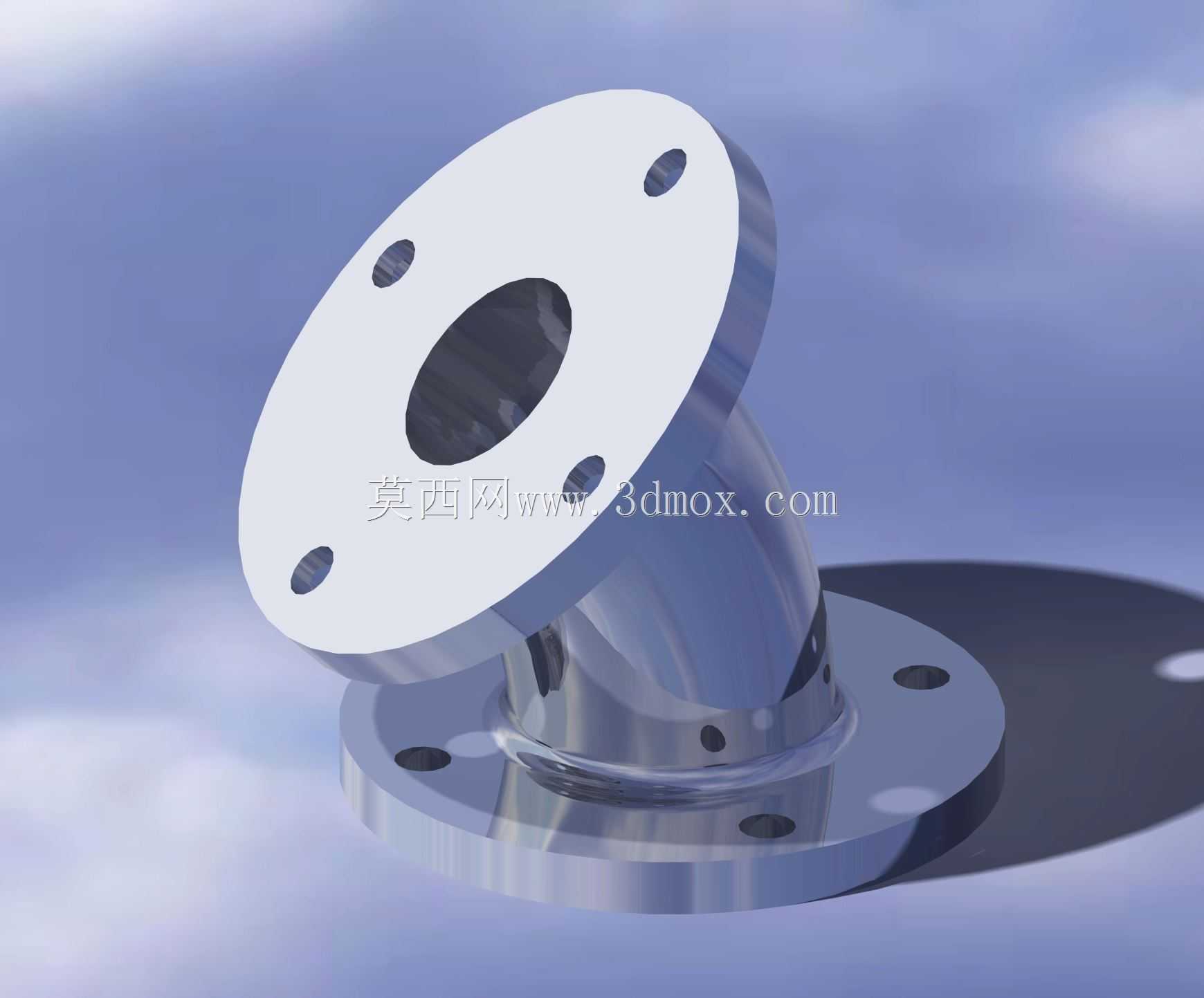

带法兰连接结构的45度肘形弯管

　　这类带双法兰结构的肘形弯管，在工业流体输送管路系统中承担着管路转向衔接的核心作用，常见于化工介质输送、市政给排水、暖通空调循环、工业设备液压油路等场景，能够在有限的安装空间内完成管路角度的平顺转向，避免管路直角弯折带来的流体阻力激增、局部紊流、管路应力集中等问题。从结构设计来看，两端的法兰盘均采用标准螺栓孔布局，孔位沿法兰端面均匀圆周分布，安装时可直接与同通径的法兰管路、阀件、设备接口通过螺栓紧固对接，密封面可根据输送介质特性搭配金属缠绕垫、橡胶密封圈等密封件，保证连接位置的承压密封性能，无需额外焊接加工，大幅降低现场安装的施工难度与后期维护的拆卸成本。弯管段采用圆弧过渡的流道设计，内壁做平顺化处理，转向角度为标准45度，

　　相比直角弯头能有效降低流体流经时的局部压损，减少介质输送过程中的能耗，同时避免介质中携带的固体颗粒在弯折位置沉积堵塞，尤其适合输送含少量杂质的流体介质。设计过程中需要重点匹配两端法兰的安装边界尺寸，包括法兰盘外径、螺栓孔中心圆直径、螺栓孔孔径、法兰端面厚度，以及弯管段的中心弯曲半径，弯曲半径过小会导致流道阻力陡增，过大则会占用过多安装空间，需要结合实际管路布局的空间限制做平衡设计，同时要保证弯管段的壁厚满足管路系统的公称压力要求，避免承压工况下出现管壁变形、渗漏的问题。法兰端面与弯管段的衔接位置做了圆弧过渡处理，减少结构应力集中点，提升管件在长期承压、管路振动工况下的结构强度，避免应力集中位置出现疲劳开裂。实际选型应用时，

　　需要先确认对接管路的公称通径、系统工作压力、输送介质特性，匹配对应材质与压力等级的法兰标准，同时核算安装空间内的弯管转向投影尺寸，避免安装后与周边管路、设备结构产生干涉，安装时需保证两端法兰的对接面平行度，螺栓紧固时采用对角分次紧固的方式，避免法兰面受力不均导致密封失效。这类弯管的三维建模过程中，需要先确定流道的中心轨迹线，基于中心轨迹线做壁厚扫掠生成弯管主体，再通过参数化特征生成两端的法兰盘结构，对螺栓孔、密封面、过渡圆角等细节做精细化处理，保证模型的尺寸参数完全匹配工程应用的实际标准，可直接用于管路系统的装配干涉校验、管路应力仿真分析、工程出图等环节，为管路系统的整体设计提供准确的三维数据支撑。
