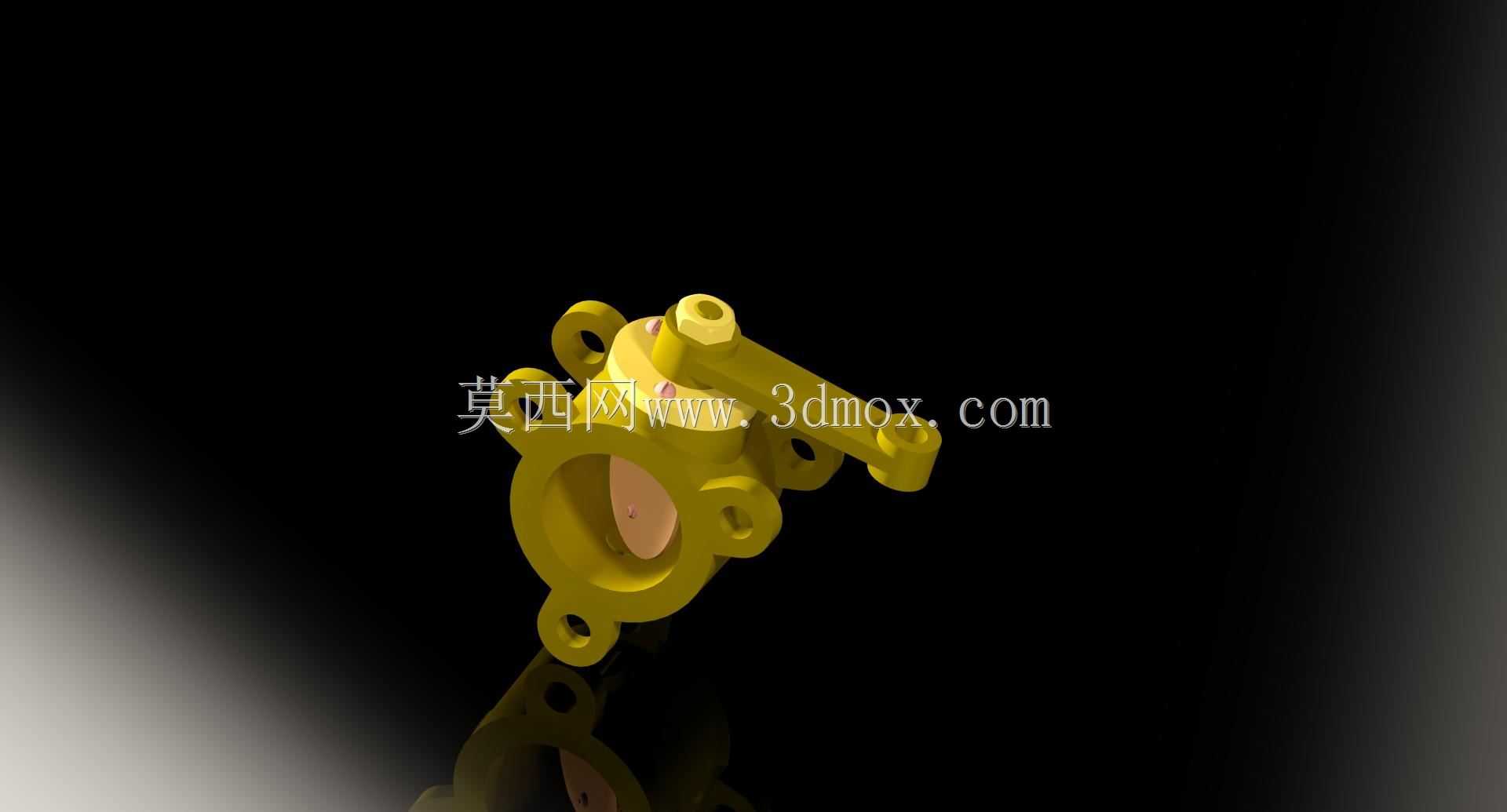

黄油飞阀流体控制构件三维结构

在工业润滑管路、小型流体输送系统的现场布设中，这类阀件常被用于润滑脂类介质的通断与流量调节，适配低压工况下的点位流体管控需求，常见于设备集中润滑系统、小型油路分配单元的支路节点，承担介质流向切换、通断控制的核心作用，避免管路介质出现非预期溢流、串流问题。从结构设计来看，该阀件采用一体式铸造型腔结构，主体流道做了圆弧过渡处理，能减少高粘度润滑脂在阀腔内的流动阻力，避免介质残留堆积造成的阀件卡滞。阀体上预留的多个带孔安装耳位，是结合现场安装场景做的适配设计，不同方位的安装孔可适配水平、垂直等不同布设方向的固定需求，安装时无需额外制作转接支架，直接通过螺栓即可完成与管路基座、设备壁面的紧固，安装边界可覆盖常见的小通径润滑支路安装间距，不会与周边管路、结构件产生干涉。设计阶段优先考虑了高粘度介质的流通特性，阀腔内部没有突兀的结构棱角，介质流经时的压力损失控制在较低区间，配合阀杆的启闭行程，可实现小流量范围内的精准调节，满足润滑系统单点供脂量的管控要求。阀体外部的加强筋结构沿流道应力分布方向布设，在不额外增加阀体整体壁厚的前提下，提升了阀件承受管路压力波动的结构强度，避免长期受介质脉冲压力影响出现阀体开裂、渗漏问题。从实际使用角度出发，该阀件的操作端做了适配手动调节的结构设计，无需额外配套专用操作工具，日常运维时现场人员即可完成启闭、流量调节操作，降低了运维环节的工具配套要求。在建模过程中，结构细节完全还原了实际加工的工艺特征，安装孔的沉台结构、流道的加工退刀位置、阀体表面的拔模斜度都做了精准还原，可直接用于装配干涉校验、管路布设模拟，也能作为同类型阀件改型设计的基础参考模型，帮助设计人员快速完成支路阀件的选型匹配、安装空间校核，减少前期方案设计阶段的重复建模工作量。
