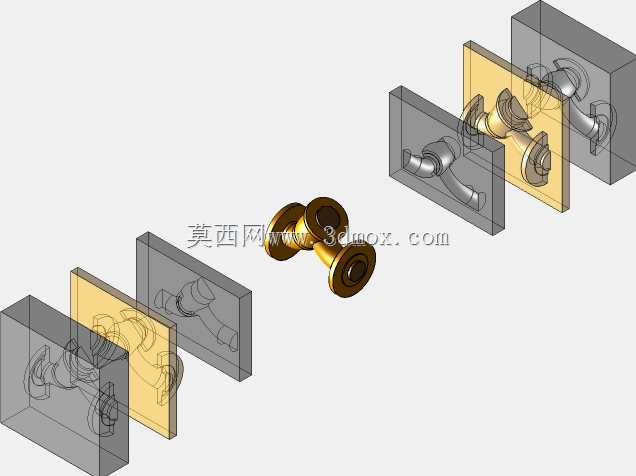

阀体铸造用砂型芯组三维结构设计

这套砂型芯结构主要服务于阀体类铸件的砂型铸造生产环节，在实际铸造车间的批量生产场景中，型芯的结构合理性直接决定了阀体铸件的内腔成型精度、后续加工余量大小以及铸件成品的合格率。从结构拆分来看，整套型芯包含成型阀体内腔流道的主砂芯、对应两端法兰连接端的侧芯，以及分隔上下砂型的分型面结构，各型芯之间的定位止口做了错位防呆设计，合型时能够快速完成对位，避免下芯过程中出现型芯偏移导致的铸件壁厚不均问题。在设计思路上，首先要匹配阀体的流道走向，保证流道内表面的成型粗糙度满足铸造要求，减少后续流道打磨的工作量；其次要兼顾砂芯的排气需求，在型芯非成型面预留了排气通道的布置空间，避免浇注过程中型芯发气无法排出导致铸件产生气孔缺陷。从安装边界来看，整套砂芯的外轮廓尺寸完全匹配配套砂型的型腔尺寸，主芯两端的芯头长度经过核算，既能够保证下芯时的支撑稳定性，又不会占用过多砂型空间导致吃砂量不足，避免浇注时出现抬箱、跑火问题。在实际生产应用中，这类分块式砂型芯结构适配中小型阀体的批量铸造，相比整体砂芯，分块结构在制作时更容易填砂紧实，尤其是流道的弯曲转角部位，分块后可以保证该位置的砂型紧实度均匀，防止浇注时被金属液冲蚀导致砂眼缺陷。同时，型芯的分模面选择贴合阀体的结构分型逻辑，起模斜度设置在不影响铸件尺寸精度的非加工面，不会额外增加后续机加工的去除量。在功能特性上，各型芯组合后形成的空腔完全对应阀体的实体结构，流道的过渡圆弧位置做了等壁厚设计，保证铸件冷却过程中各部位收缩均匀，减少缩松、缩孔缺陷的产生概率。另外，芯头的配合间隙控制在合理范围，既方便下芯操作，又能防止金属液钻入芯头间隙形成飞边，减少后续清理的工作量。对于铸造工艺设计人员来说，这套结构可以直接参考用于同通径、同结构形式的阀体铸造工艺开发，调整对应尺寸参数即可适配不同规格的产品，能够大幅缩短工艺设计阶段的三维建模周期，也能提前通过三维装配校验下芯顺序是否存在干涉，避免工艺设计失误导致的模具返工。
