32毫米通径侧装式塑料流体控制阀

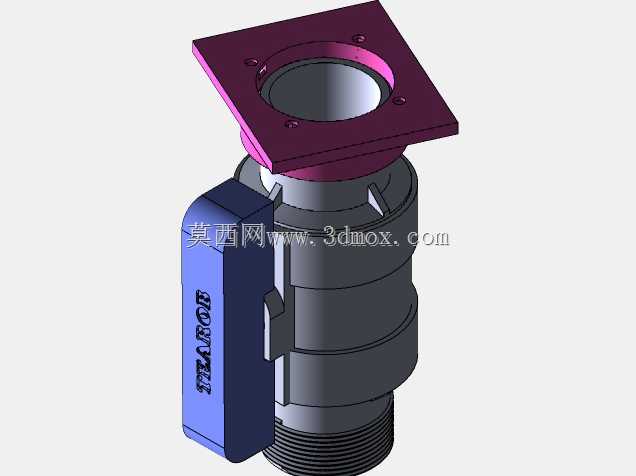

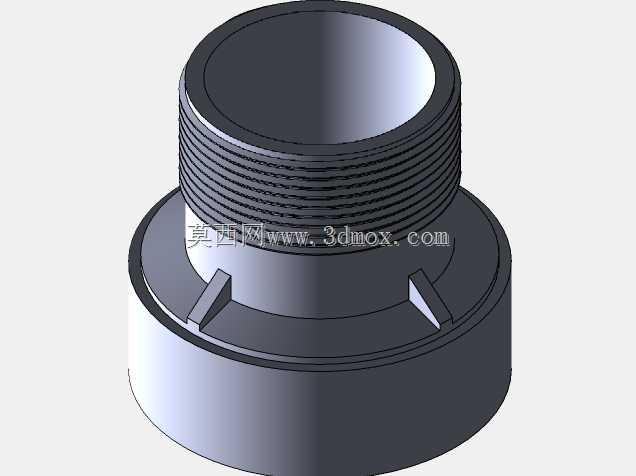

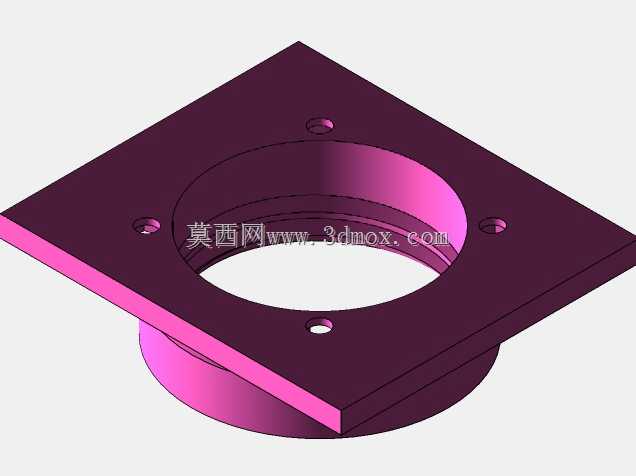

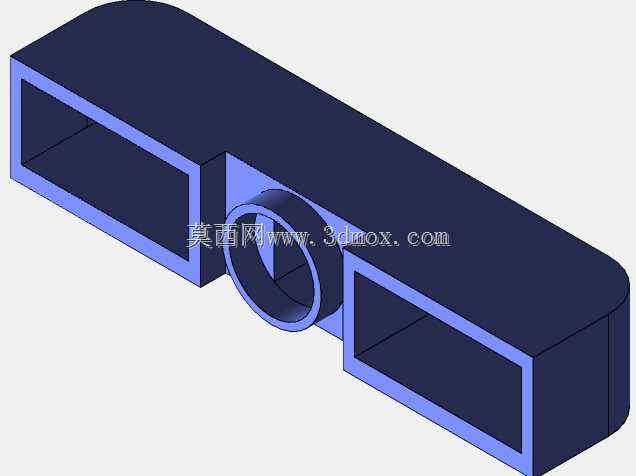

这款32毫米通径的塑料阀，主要面向低压流体输送管路的通断控制场景，常见于民用给排水、小型化工流体输送、农用灌溉管路以及小型水处理设备的支路管控环节，适配公称通径32mm的管路连接需求，可在常温常压的非强腐蚀流体工况下稳定工作。从结构设计来看，阀体主体采用圆柱形阶梯式结构，下部设置外螺纹接口，可直接与同规格内螺纹管路旋接配合，无需额外转接结构就能完成基础安装，降低管路装配的零件冗余度。顶部采用方形法兰安装结构，法兰面预留四个对称分布的安装孔，可通过螺栓与上方设备端或者管路法兰端锁紧固定，方形法兰的设计相比圆形法兰在小空间安装时更易定位，拧紧螺栓时不会出现跟转问题，适配安装空间局促的设备集成场景。侧置的执行手柄采用符合人体工学的长条形结构，手柄表面做了防滑纹理处理，操作人员无需额外工具即可手动扳动完成阀门的启闭操作，手柄与阀体的连接部位设置了限位结构，可精准控制90度启闭行程，避免过扳导致的内部密封件损坏。阀体的塑料材质选型兼顾了轻量化与耐腐需求，整体重量远低于同通径的金属阀门，安装时无需额外做承重支撑，在对设备自重有严格要求的移动式流体设备、小型净水设备上适配性更强。内部流道采用直通式设计，流体经过时的流阻更小，不会出现明显的压降损失，适配对流量稳定性有一定要求的支路管路。设计阶段针对安装边界做了明确的尺寸管控，顶部方形法兰的边长大于阀体主体外径，安装时扳手操作空间预留充足，侧置手柄的转动范围内无突出干涉结构，扳动手柄时不会与相邻管路或者设备壁面发生碰撞。密封结构采用嵌入式安装的软质密封件，装配时无需额外涂抹密封胶即可达到可靠的密封效果，后期维护更换密封件时只需拆下手轮侧的端盖即可完成操作，无需将整个阀体从管路上拆下，降低后期运维的工作量。整体结构没有多余的装饰性设计，所有外部结构均服务于安装、操作、密封的实际功能需求，没有冗余的造型凸起，可有效避免运输、安装过程中因磕碰导致的结构损坏。
