十英寸法兰式金属波纹膨胀节结构设计

在工业管路系统设计中，热胀冷缩带来的位移应力一直是管路失效的核心诱因之一，这款十英寸规格的法兰式波纹膨胀节，正是针对大口径工业管路的位移补偿需求开发的结构件。从实际应用场景来看，这类膨胀节常被用在化工介质输送管线、热力供暖管网、大型泵站进出口连接段、通风除尘主管道等位置，用来吸收管道因温度变化产生的轴向、横向与角向位移，同时抵消设备运行振动向管路的传递，避免管路焊缝拉裂、法兰密封面泄漏、支撑结构过载变形等常见工程问题。

从结构设计逻辑来看，该膨胀节采用两端带螺栓孔的平法兰作为连接界面，法兰端面的密封面平整度、螺栓孔的节圆直径与孔位公差都严格匹配十英寸公称通径管路的安装标准，现场安装时无需额外加工转接件，可直接与同规格的管路法兰、设备接口通过螺栓组紧固对接，密封垫片可根据输送介质特性选配金属缠绕垫、橡胶垫等不同类型。中间的柔性段采用多层薄壁金属波纹结构，波纹的波距、波高经过参数化校核，在保证足够补偿量的前提下，兼顾了结构的承压能力，不会在管路额定工作压力下出现失稳变形。

不同于小口径螺纹连接的膨胀节，十英寸规格的产品在设计时需要额外考虑安装边界的约束条件：法兰端的刚性段长度经过优化，既保证了与波纹段连接的过渡强度，也避免了过长的刚性段占用过多管路安装空间；波纹段的外径尺寸控制在合理范围，不会与周边的管路支架、保温层产生干涉。在实际选型使用中，这类膨胀节不需要额外设置导向支座来限制径向偏移，自身的波纹结构可在允许的位移范围内自由形变，同时金属本体的材质可适配多数常规工业介质的腐蚀防护要求，在常温到中温的工作区间内都能保持稳定的补偿性能。

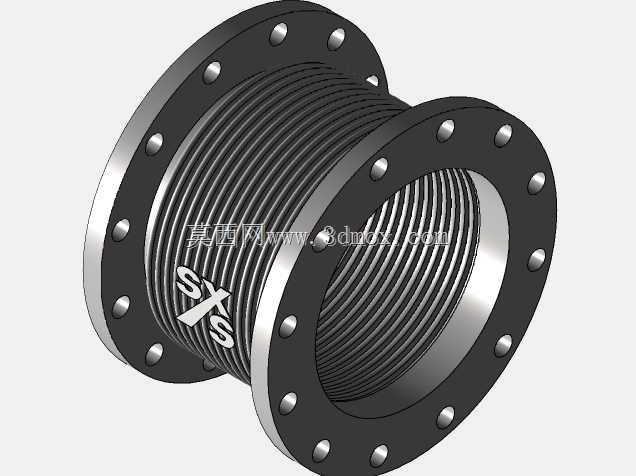

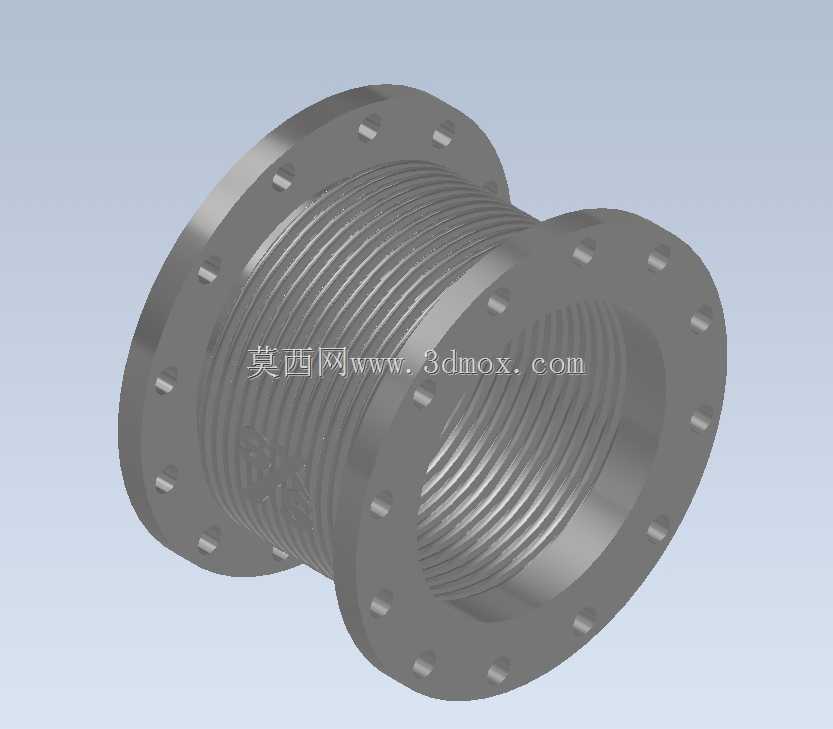

从建模细节来看，该结构完整还原了法兰上的均布螺栓孔、波纹段的连续圆弧曲面、法兰与波纹段的过渡焊接区域，所有尺寸都严格遵循公称通径十英寸的管路安装规范，可直接用于管路系统的装配干涉校验、支吊架载荷计算、施工方案模拟等工程场景，帮助设计人员在方案阶段就预判安装风险，减少现场施工的返工概率。
