液体高低压检测用压差传感装置结构

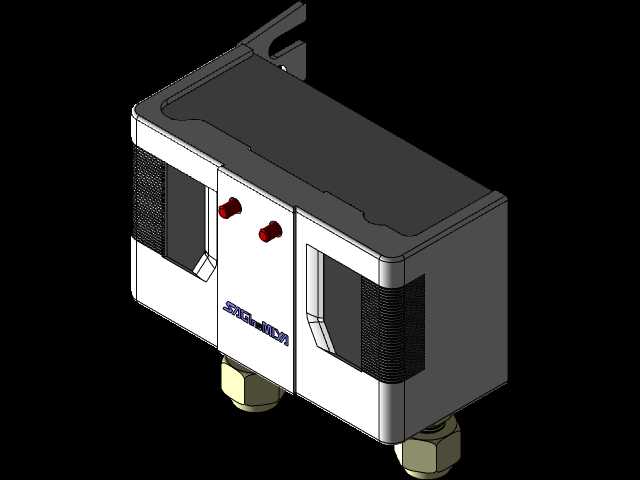

在液压传动、流体输送类设备的现场调试与长期运维环节，流体回路的压差参数是判断滤芯堵塞、管路压损、泵组输出状态的核心指标，这款压差检测装置的三维结构，完全围绕工业现场的实际安装与使用需求搭建。从安装边界来看，装置底部预留了两个外螺纹接口，对应液压回路的高压侧与低压侧取压口，接口的中心距、螺纹伸出长度都参考了常规工业阀块的标准安装孔位设计，不需要额外加工过渡转接板就能直接装在现有液压站的预留检测位上，整体壳体的长宽高尺寸控制在紧凑区间，哪怕是安装空间局促的小型液压动力单元旁，也不会和周边的管路、阀件产生干涉。壳体侧面做了内凹的观察窗区域，日常巡检时不用凑近就能直观看到压差指示状态，两个红色的手动复位按钮凸出于壳体正面，操作时戴劳保手套也能准确按压，不会出现误触或者按不动的情况，按钮周边做了下沉式的防护凸台，避免设备搬运、管路拆装时被磕碰损坏。壳体两侧的格栅结构不是装饰造型，是内部传感机芯的通气散热通道，格栅的缝隙宽度做了严格控制，既能保证空气流通带走内部元件的工作温升，又能阻挡车间里的金属切屑、粉尘飘进壳体内部影响检测精度。设计阶段特意把内部的传感膜片、复位弹簧、信号触发组件的安装位做了模块化拆分，三维建模时每个装配台阶的公差、密封槽的尺寸都对应现有成熟的密封件规格，后期生产装配时不需要定制特殊规格的密封圈，能有效控制加工和装配成本。这款装置主要适配矿物液压油、水基乳化液等常规工业流体的压差检测，在机床液压系统、润滑站、冷却循环回路里都能使用，建模时把壳体的圆角过渡、壁厚均匀性都做了工艺校验，不管是采用注塑工艺做工程塑料壳体，还是采用压铸工艺做金属壳体，都能顺利脱模，不会出现壁厚不均导致的缩痕、变形问题。底部接口的密封面做了平整化处理，配套常规的组合垫圈就能实现可靠密封，不需要额外打密封胶，后期维护拆卸也很方便。
