支柱通道用对开式导管固定夹具结构

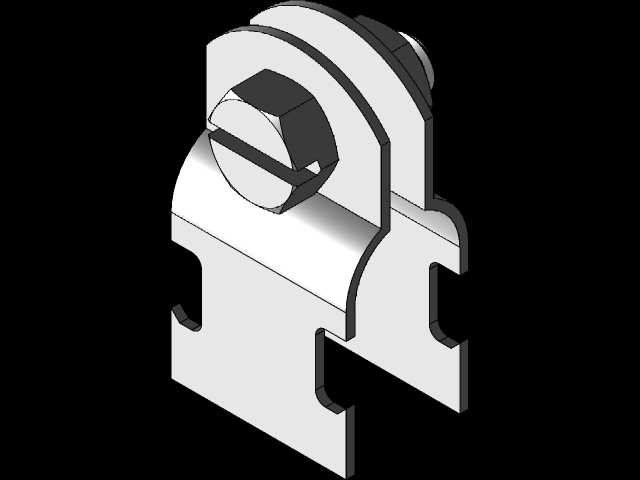

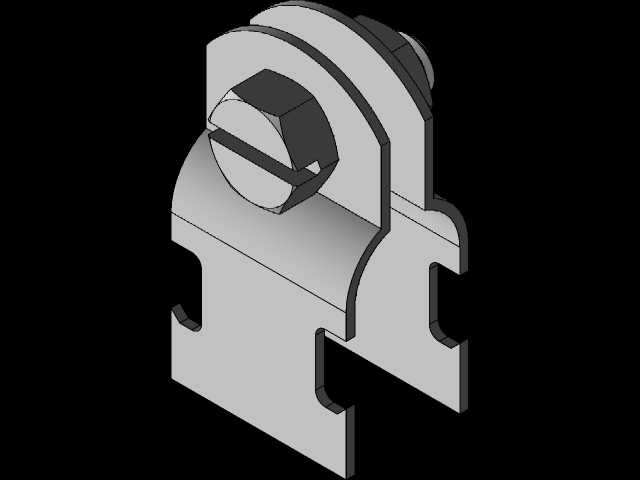

　　在工业现场的气液管路布设、电气穿线防护场景中，这类对开式导管固定夹是解决支柱旁管路定位的核心连接件，区别于传统全包式管卡，它采用分体对合的结构形式，无需从管路端部穿套即可完成安装，尤其适合已布设完成的管路改造、检修后复位作业，大幅降低现场施工的拆装工作量。从实际使用场景来看，这类管夹主要适配1-5/8英寸规格的C型槽钢支柱，这类支柱是工业布线、工艺管架中应用极广的通用安装型材，侧面带标准卡槽，管夹下部的卡接结构可直接嵌入型材卡槽内，无需额外打孔焊接，安装位置可沿支柱轴向任意调整，适配现场管路走向的灵活变动需求。管夹上部的夹持腔适配1/2英寸外径的导管，夹持腔内径预留3/4英寸的适配空间，可兼容带外层防护套的气动软管、穿线波纹管、

　　低压流体输送管，夹持面采用圆弧过渡结构，避免夹紧过程中划伤导管外壁，长期使用不会出现管路被夹扁、防护层破损的问题。设计层面采用螺栓锁紧的对合结构，单侧带六角螺栓头卡位，拧紧过程中无需额外固定螺栓端，单人即可完成锁紧操作，对合面的贴合间隙经过公差匹配，当螺栓达到额定锁紧力矩时，上下两部分的贴合面完全密合，既保证足够的夹持力避免管路受流体冲击出现窜动，又不会因过度夹紧导致导管变形。安装边界上，管夹整体宽度适配标准C型钢的槽宽，突出支柱表面的高度控制在合理范围，不会与相邻布设的其他管路、线槽产生干涉，卡接结构的倒钩设计经过强度校核，在承受管路自重、流体脉动冲击的工况下不会从支柱卡槽内脱出，可满足车间工艺管线、设备旁辅助管路、

　　电气布线系统的长期固定需求。建模过程中对夹持面的圆弧公差、卡接倒钩的角度、螺栓过孔的同轴度都做了参数化处理，可根据不同的导管外径、支柱规格快速调整参数生成适配型号，结构上无复杂曲面，所有特征都采用机加工或冲压成型的工艺结构，无需特殊加工工序，量产成本低，适配批量安装的工程需求。
