轴用开口弹性挡圈紧固限位零件结构

项目分类:3D模型 发布时间:2021-09-22 ID:286430
  • 轴用开口弹性挡圈紧固限位零件结构
  • 轴用开口弹性挡圈紧固限位零件结构
  • 轴用开口弹性挡圈紧固限位零件结构
  • 轴用开口弹性挡圈紧固限位零件结构

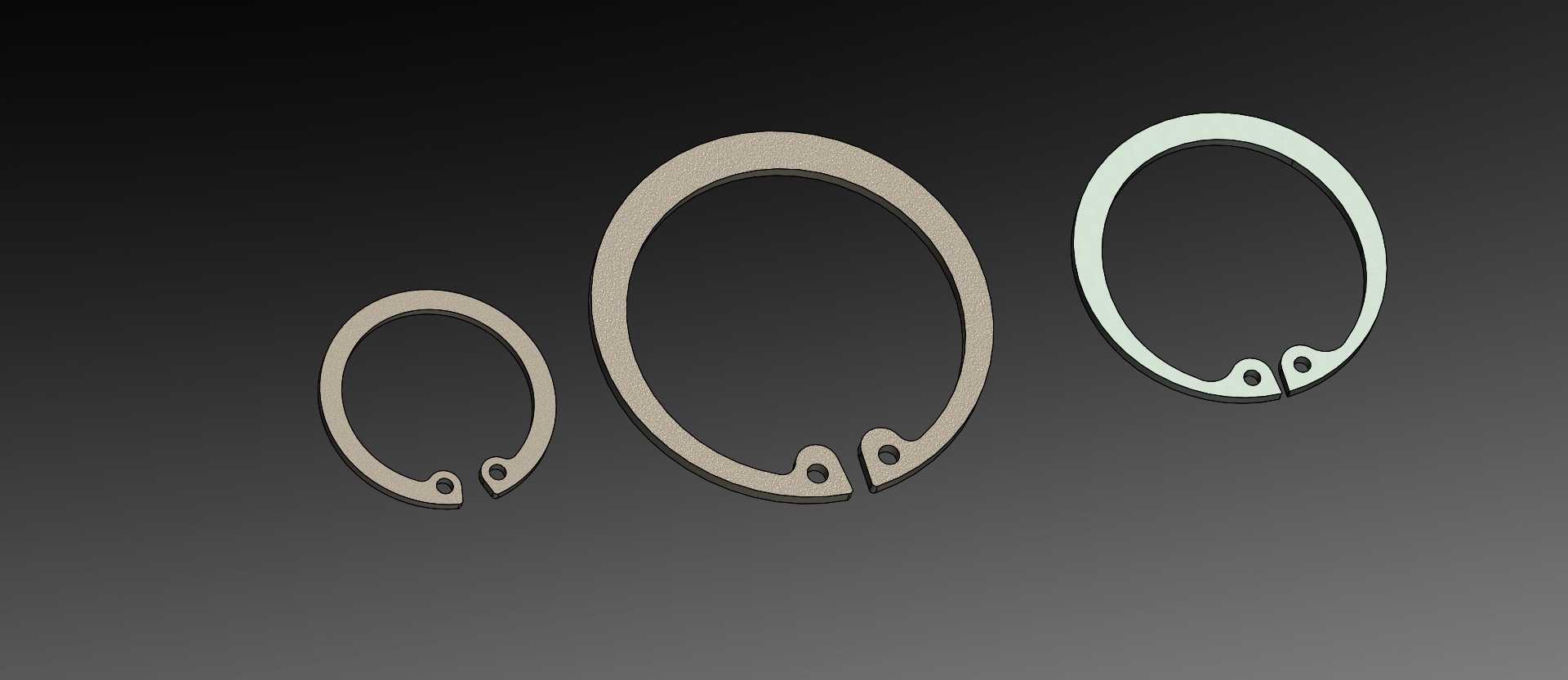

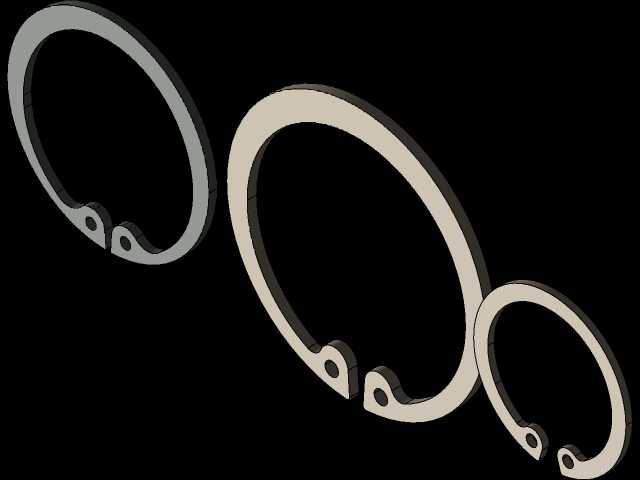

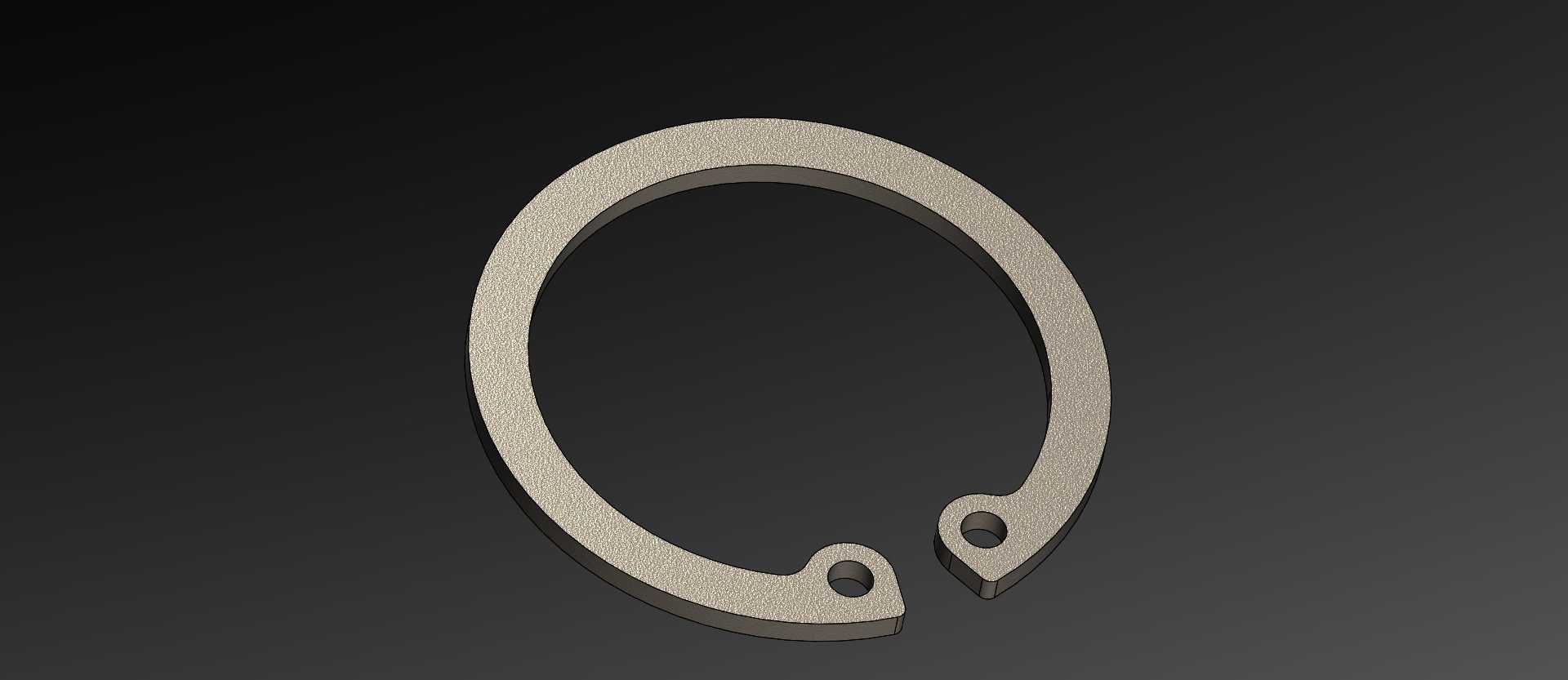

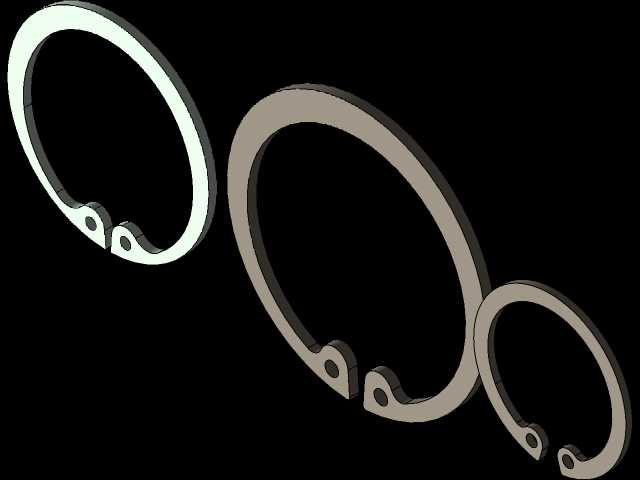

在各类机械传动与装配结构中,这类开口式弹性挡圈是极为常见的轴向限位元件,日常选型与建模过程中,需要优先匹配对应安装轴径的沟槽尺寸,避免出现挡圈脱出或者卡滞的问题。不同于实心的限位轴套,这类挡圈依靠自身开口结构的弹性变形完成装配,安装时只需使用卡簧钳插入挡圈端部的两个工艺小孔,撑开挡圈内径至略大于轴径,即可顺利卡入轴上预先加工的环形定位槽内,松开后挡圈依靠自身弹性回弹,内圈贴合沟槽底部,外圈突出轴表面的部分即可形成轴向限位面,阻挡轴上配套的轴承、齿轮、衬套等零件发生轴向窜动。从结构设计逻辑来看,挡圈的截面采用等厚度的矩形截面,整体为带开口的不闭合环形,两个端部的小孔是专门为装配工具预留的受力点位,避免装配时外力直接作用在挡圈环形本体上造成永久变形。建模过程中需要重点把控几个核心尺寸边界:首先是挡圈的自由状态内径,这个尺寸必须略小于待安装轴的沟槽底径,保证装配后有足够的预紧力贴合沟槽;其次是挡圈的外径尺寸,要确保装配后突出轴面的高度足够,能够完全覆盖被限位零件的内圈端面,同时又不能超出相邻零件的安装避让空间,避免和周边旋转或者移动的部件发生运动干涉;再者是挡圈的厚度尺寸,需要和轴上沟槽的宽度严格匹配,间隙过大会导致挡圈在沟槽内发生晃动,长期受轴向冲击载荷时容易出现磨损甚至断裂,间隙过小则会导致装配困难,挡圈无法完全卡入沟槽底部。这类挡圈的应用场景覆盖极广,小到小型电机的输出轴限位、家电传动结构的齿轮定位,大到工程机械变速箱内的轴承轴向固定、液压元件的阀芯限位,都能见到这类零件的身影。相比其他轴向限位方式,比如轴端挡板、圆螺母锁紧等结构,弹性挡圈的装配空间占用极小,不需要在轴端加工螺纹或者预留螺钉安装孔,能够有效缩短轴类零件的整体设计长度,让整体结构更加紧凑,同时拆装过程极为便捷,不需要复杂的专用工装,日常设备维护时更换效率很高。建模时还要注意开口处的细节处理,两个端部的小孔位置要对称,保证撑开受力时挡圈整体变形均匀,不会出现局部应力集中的问题,环形本体的内外圆都要做顺滑的过渡,避免锐边在装配时刮伤轴表面或者被限位零件的端面,同时锐边去除也能减少挡圈自身热处理后的应力集中点,提升长期受交变载荷时的使用寿命。实际选型应用中,还要根据工况的载荷大小选择对应厚度和材质的挡圈,重载冲击工况下需要选择更厚、硬度更高的挡圈,避免轴向力过大导致挡圈变形脱出沟槽,造成传动结构失效。
