氧气瓶用角形截止控制阀结构设计

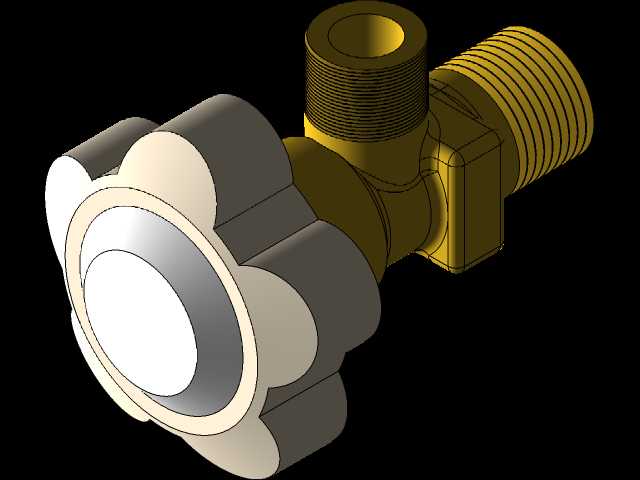

这款角形阀主要适配氧气瓶等高压气体储运容器的出口控制场景，是工业气焊、医疗供氧、野外切割作业场景里气瓶端的核心控制部件，直接决定气瓶启闭操作的可靠性与用气安全。从结构设计逻辑来看，采用90度角式流道布局，相比直通式阀体能大幅缩减气瓶出口的安装占用空间，侧出的接口可直接对接减压器进气端，无需额外加装弯头转接，能减少管路连接点的泄漏风险。阀体主体采用黄铜锻压成型的结构思路，利用黄铜材质的耐高压、抗气体腐蚀特性，同时兼顾加工切削性能，适合批量加工成型后做耐压密封处理。顶部的手轮采用花瓣式防滑轮廓设计，边缘做了圆弧过渡处理，操作人员佩戴劳保手套也能可靠施力，无需额外借助扳手即可完成启闭操作，手轮与阀杆的连接采用防脱结构，避免频繁操作后手轮脱落影响使用。下部的外螺纹接口为标准气瓶锥管螺纹，可直接旋入氧气瓶瓶口的内螺纹接口，安装时无需额外定制转接件，侧部出气接口为DN15规格，适配常规工业及医用减压器的进气接头尺寸，整体安装边界紧凑，安装后阀体横向突出距离短，在气瓶搬运、堆叠过程中不易被磕碰损坏。流道设计上采用锥面密封结构，阀瓣密封面与阀座采用研磨配合，关闭状态下可耐受15MPa级别的高压氧气密封要求，阀杆部位采用多级填料密封结构，避免高压气体从阀杆配合间隙泄漏，同时填料压盖的调节余量充足，长期使用出现密封衰减时可通过压紧压盖恢复密封性能，无需整体拆解阀体。设计过程中充分考虑氧气介质的使用禁忌，所有流道部位做了去毛刺、脱脂处理的结构预留，避免加工残留的油脂在高压氧气环境下引发燃爆风险，阀体的壁厚按照高压容器附件的强度要求做了冗余设计，即使在频繁启闭、轻微磕碰的工况下也不会出现阀体开裂问题。手轮顶部的标识平面可用于标注阀门启闭方向、介质流向信息，方便现场操作人员快速识别操作，避免误操作引发的安全问题。整体结构没有冗余的复杂零件，拆解维护仅需常规工具即可完成，适合气瓶充装站、维修站点的日常维护需求，零件的通用化程度高，易损的密封填料、阀瓣部件均可采用行业通用规格替换，降低后期运维成本。
