立式大容量储水塑料罐体结构设计

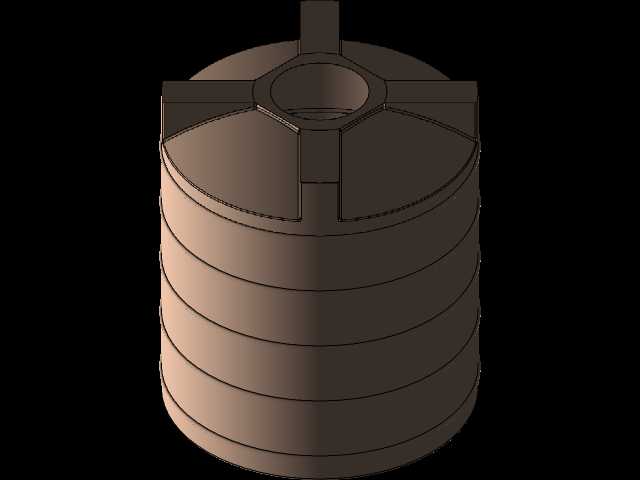

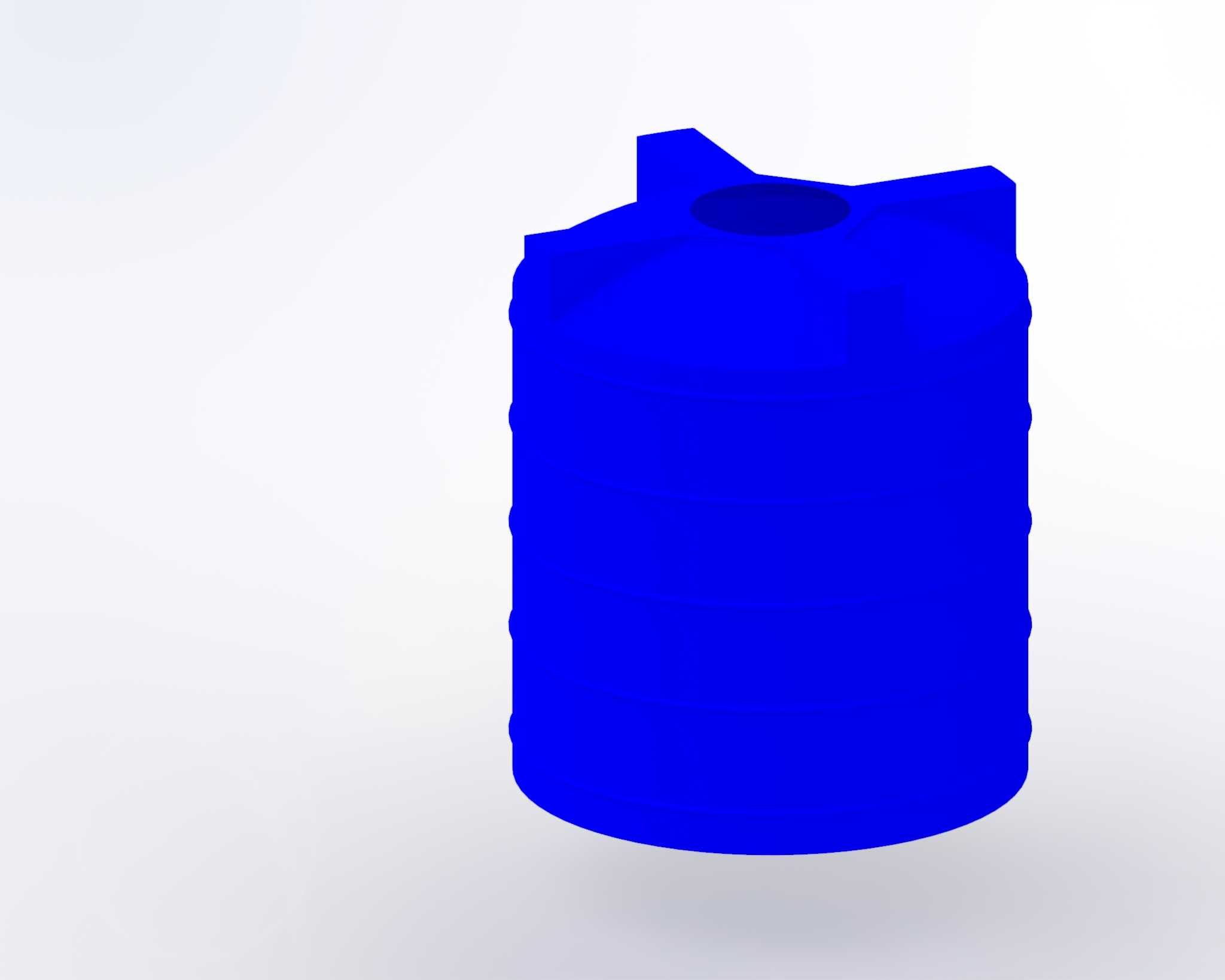

这款立式储水罐体的建模过程，首先要考虑民用给排水、小型工程临时储水、农林灌溉蓄水这类常见场景的实际使用需求，这类罐体大多放置在户外露天场地，需要兼顾放置稳定性、运输堆叠便利性以及日常使用的结构强度。从外形来看，整体采用圆柱型主体设计，底部做了圆弧过渡收边，没有尖锐直角结构，一方面能降低注塑成型时的应力集中问题，避免长期使用出现开裂，另一方面圆弧底在放置时能更好分散罐体满载后的总重量，适配硬化地面、简易砂石垫层等多种放置基础，不需要额外做复杂的混凝土固定基座，降低现场安装的成本。罐体顶部设计了三个凸起的加强筋结构，同时预留了居中的圆形进水/检修口，顶部的凸起结构一方面是作为堆叠定位的卡位，空罐运输时可以将多个罐体上下嵌套堆叠，大幅降低运输时的空间占用，减少物流成本，另一方面凸起结构也能提升顶部的结构刚度，避免人员临时踩踏顶部作业时出现凹陷变形。罐体侧壁做了多圈环形的外凸加强筋，沿着罐体高度方向均匀分布，这部分设计是为了抵消罐体满载时内部水体对侧壁的静压力，尤其是大容量罐体装满水后侧壁承压较大，环形加强筋不需要额外增加整体壁厚就能大幅提升侧壁抗变形能力，控制原材料成本的同时满足结构强度要求。设计时需要注意安装边界的预留，罐体整体外径要匹配常规的运输车辆货箱宽度，顶部的接口尺寸要适配市面上通用的管道法兰、液位计安装配件，不需要用户额外做非标改装就能直接对接进出水管路。实际使用中这类罐体除了存储常温清水，也可适配低浓度的非腐蚀性液体存储，建模时的壁厚取值参考了滚塑成型塑料储罐的常规工艺要求，整体壁厚均匀，转角处做了圆角过渡，避免成型时出现原料堆积或者壁厚不足的缺陷。罐体顶部的开口位置做了加厚处理，方便后续安装人孔盖或者进水管道时的螺栓固定，不会因为长期受力出现连接处开裂。在建模过程中，需要重点核对罐体的重心位置，满载时重心保持在罐体中下部，即使遇到户外大风或者轻微的外力碰撞，也不容易出现倾覆问题，底部的圆弧过渡也能避免罐体与地面接触位置长期积水出现腐蚀老化，延长户外使用寿命。
