0-16Bar径向底部入口63mm表盘压力表

这款压力表主要面向气动、液压回路的压力监测场景，常见于小型空压站配套气路、机床润滑系统、实验室小型流体试验台、家装水路试压装置等对安装空间有紧凑要求的场合，用来实时显示管路内的流体压力数值，帮助运维人员判断系统工作压力是否处于正常区间，避免超压引发的管路泄漏、密封件损坏甚至元件爆裂等故障，也能辅助排查管路堵塞、压力供给不足等异常问题。

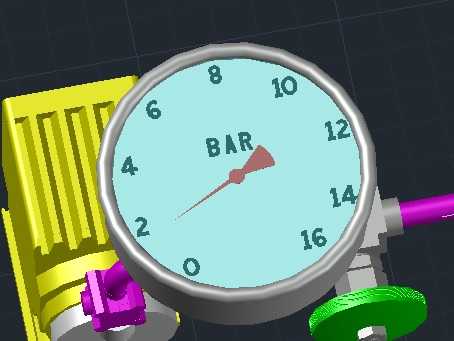

设计上采用63mm直径的圆形表盘，刻度范围覆盖0到16Bar，刻度值按2Bar间隔均匀排布，表盘底色选用浅淡的青蓝色，刻度数字与压力单位BAR采用深色印刷，红色指针的转轴位于表盘几何中心，指针尖端覆盖全量程刻度区间，保证不同压力值下都能清晰读数，金属包边的表壳做了圆弧卷边处理，既可以提升表盘边缘的抗磕碰能力，也能避免安装时划伤操作人员。

安装接口设置在表体底部，属于径向安装结构，安装时不需要额外的转角接头，直接将底部接口对接在管路垂直向上的取压口上即可，能有效压缩仪表在管路轴向的占用空间，适合安装在设备侧壁、管路排布密集的阀组区域。表体侧面预留了压力校准接口，日常校验时不需要将整个表从管路上拆下，就能完成示值校准工作，降低运维的拆装工作量。

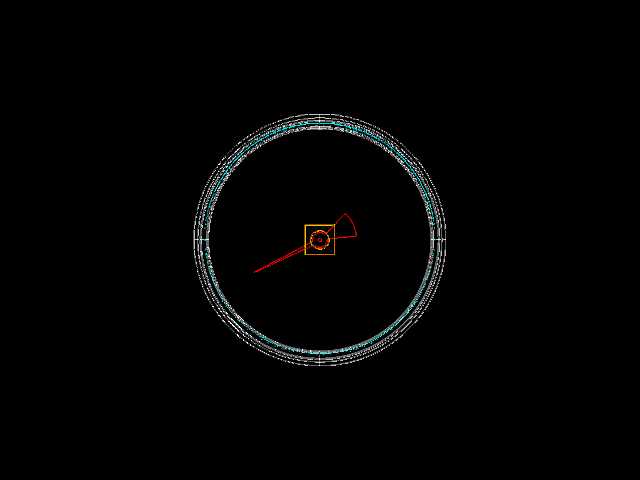

建模过程中优先还原了实际产品的安装边界尺寸，表壳外径严格控制在63mm，底部接口的外螺纹长度、接口外径都按照常规工业压力表的通用安装尺寸做了匹配，保证模型导入设备装配体后，可以直接用来做安装干涉检查，提前排查表体与周边管路、设备护罩、操作手柄的空间冲突。表盘上的刻度标识、指针造型都按照实物比例还原，表体后方的泄压结构、侧面的调节旋钮也做了细节建模，既可以用来做设备装配的干涉校验，也能直接用于设备操作说明书的配图渲染，不需要额外调整模型比例。

在气动系统中搭配这款压力表时，要注意取压口的位置需要避开管路弯头、阀门节流段等流体紊流区域，保证测量数值的稳定性；液压系统使用时则需要在取压口前加装阻尼塞，缓解压力脉冲对指针的冲击，延长仪表使用寿命。模型的结构拆分也对应实际产品的装配逻辑，表蒙、表壳、指针、机芯接头都做了独立的结构建模，方便设计人员根据实际项目需求调整表盘刻度范围、接口螺纹规格等参数，快速衍生出适配不同压力等级、不同安装场景的同系列压力表模型。
