UPVC双由令手柄式球形塑料阀结构设计

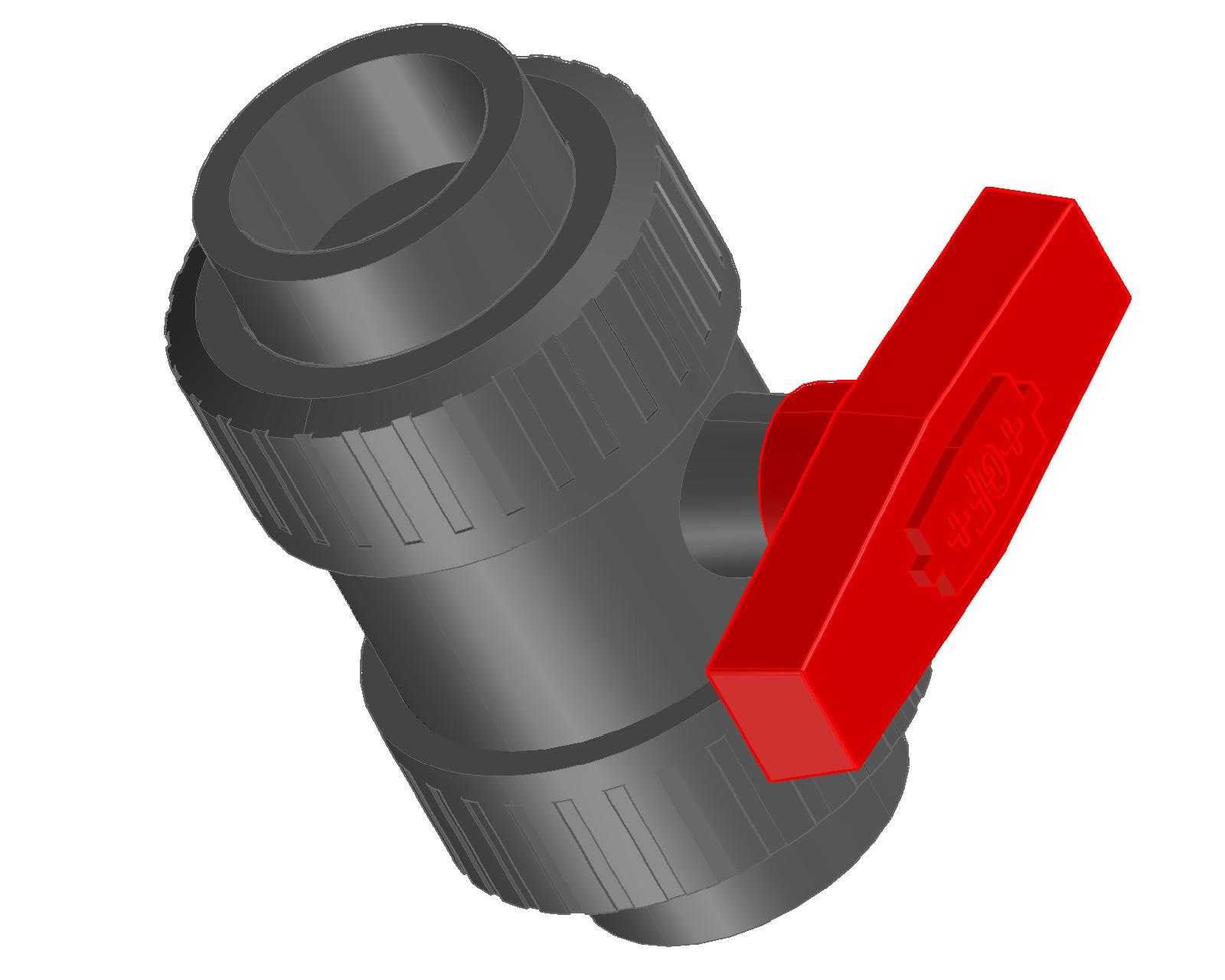

这款手动球形塑料阀主要面向民用给排水、化工流体输送、农田灌溉、水处理设备配套等场景设计，阀体采用耐腐工程塑料一体注塑成型，可适配弱酸弱碱、常规清水、部分腐蚀性流体的通断控制需求，相比金属球阀具备自重轻、耐锈蚀、流阻小、安装便捷的优势，在低压常温管路系统中应用十分广泛。从结构设计来看，该阀采用双由令活接结构，两端带外螺纹锁紧接头，安装时无需转动整段管路，仅需拧动两端锁紧螺母即可完成阀件的拆装更换，大幅降低后期运维的拆装难度，尤其适合管路排布紧凑、后期需频繁检修更换阀件的工况。阀芯采用通孔球形结构，全开状态下阀体内流道与管路通径完全对齐，无明显节流台阶，流体经过时的压力损失远小于截止阀类结构，可有效降低管路输送的动力损耗；阀芯与阀体之间的密封采用软质密封圈，配合塑料件的加工精度，可在低压工况下实现零泄漏截断，手柄旋转90度即可完成全开与全关的状态切换，操作力矩小，无需借助额外工具即可手动完成操作，日常运维十分便捷。设计阶段充分考虑了安装边界的适配性，两端活接接头可适配同规格的PVC管材粘接、螺纹连接两种安装方式，阀体中部的防滑筋结构既可以在注塑成型时提升阀体结构强度，也能在安装锁紧时提供足够的摩擦力，避免工具夹持时出现打滑；手柄采用加长杠杆式设计，红色配色与深色阀体形成明显视觉区分，操作人员可远距离快速识别阀门开关状态，手柄表面的防滑纹路可避免操作时手滑，即使戴劳保手套操作也能稳定发力。外形尺寸方面，该阀整体结构紧凑，轴向安装长度短，阀体最大外径与同通径金属球阀相比缩小约15%，可适配狭小空间内的管路排布，手柄旋转半径经过优化，转动时不会与相邻管路、支架产生干涉，无需额外预留过大的操作空间。从实际使用角度出发，该阀的结构设计充分考虑了塑料材质的力学特性，阀体壁厚经过受力校核，可承受1.0MPa以内的常温工作压力，阀杆与阀芯的连接采用防脱出结构，避免操作时压力过高导致阀杆飞出的风险，所有转角位置均做了圆角过渡，既可以降低注塑成型时的应力集中问题，也能避免安装时锐角划伤操作人员。在水处理设备配套场景中，这类塑料阀常被用于预处理段的管路通断控制，相比金属阀不会出现锈蚀析出杂质的问题，可保障出水水质达标；在化工小型试验管路中，其耐腐特性可适配多数常规腐蚀性介质的输送控制，成本仅为同规格不锈钢球阀的十分之一左右，具备极高的性价比；在民用家装给排水管路中，其轻量化的特性不会对管路造成额外承重负担，长期使用也不会出现锈渍污染水质的问题。
