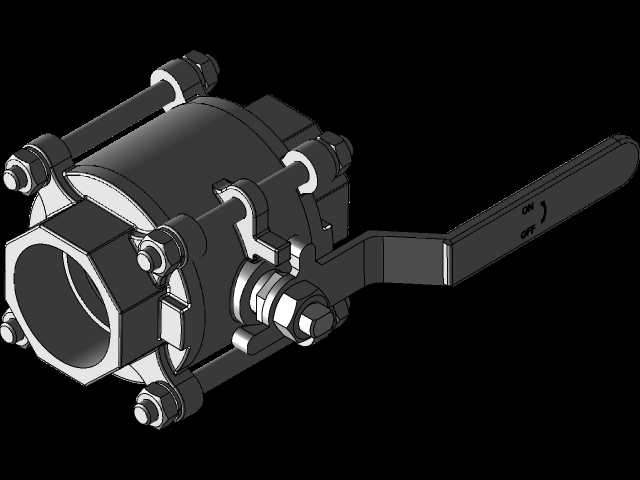

三片式内螺纹连接手动球阀结构设计

这款三片式手动球阀的结构设计，核心面向中小口径工业流体管路的截断控制场景，在给排水、轻工流体输送、小型化工支路、暖通循环水系统中都有广泛适配性，区别于法兰连接的大口径球阀，该结构采用内螺纹接口形式，适配常规低压流体输送用镀锌管、不锈钢管的螺纹连接安装场景，安装时无需额外配对法兰，仅需在管端加工匹配管螺纹即可完成装配，大幅降低小口径管路的安装配件成本与施工耗时。从结构设计逻辑来看，三片式阀体的拆分设计是核心亮点，阀体由左、中、右三段阀体通过长螺栓拉紧组合而成，这种结构的优势在于后期维护时，无需将整个阀体从管路上拆卸，仅需松开拉紧螺栓即可取出中间的阀芯、阀座组件进行密封件更换或阀芯清理，相比一体式球阀的维护效率提升明显，尤其适合管路排布紧凑、后期拆装空间有限的设备内部管路场景。操作端采用杠杆式手柄设计，手柄长度经过力矩匹配，操作人员无需额外辅助工具即可完成90度回转操作，实现阀门的全开与全关动作，手柄上压制的开关方向标识可直观反馈阀门当前通断状态，避免现场操作误判。阀芯采用通孔球体结构，全开状态下流道与管路通径完全对齐，流阻系数远低于截止阀、闸阀类截断产品，不会对管路内的流体输送造成额外压损，适合对管路压降敏感的循环流体系统。密封结构采用软质阀座环抱球体的设计，在低压工况下可实现零泄漏截断，阀座的安装槽预留了足够的压缩量补偿空间，可抵消长期开关动作带来的密封件磨损量，延长阀门的免维护周期。安装边界方面，该结构的整体轴向尺寸相比同通径法兰球阀缩短近40%，手柄回转半径控制在合理范围，安装时仅需预留手柄90度回转的操作空间即可，无需额外预留过大的操作检修位，适配设备内部紧凑的管路排布需求。在建模过程中，所有配合面均按照实际装配公差进行了间隙预留，三片阀体的结合面、阀杆与阀体的密封位、球体与阀座的配合面都做了对应结构细节还原，可直接用于小口径球阀的结构参考、装配干涉校验以及教学演示场景，也可作为管路系统三维布管时的标准阀件模型调用，匹配布管时的安装空间校验需求。
