半马力埃尔金翅片式制冷冷凝器结构

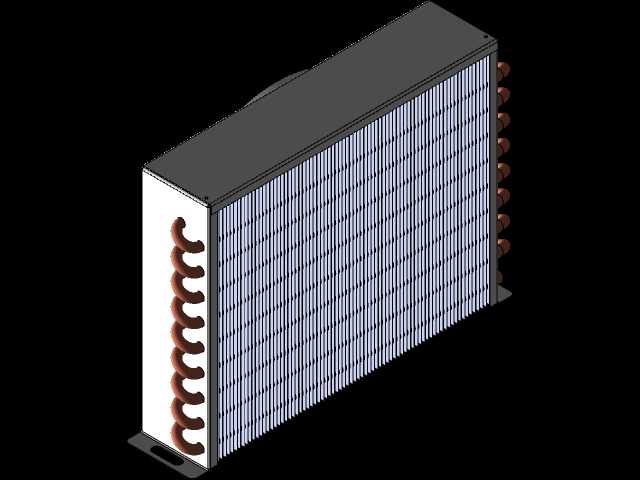

在小型商用制冷、冷藏展示柜、户式小型冷水机组这类制冷量需求在半匹区间的场景里，风冷翅片式冷凝器是整套制冷回路里承担高压气态冷媒冷凝放热的核心部件，这款埃尔金结构的半马力冷凝器，正是针对小冷量场景的安装空间、换热效率需求做的适配设计。从结构逻辑来看，这款冷凝器采用铜管串铝翅片的经典风冷换热结构，侧边排布的U型弯铜管构成冷媒的流通流道，冷媒从一端接入后顺着盘管逐次流经各段管路，过程中通过管壁将热量传导至密集排布的铝制翅片上，依靠翅片扩大与空气的接触面积，配合外侧流经翅片间隙的冷却空气带走热量，让高压高温的气态冷媒逐步降温冷凝为高压液态，为后续节流降压蒸发制冷环节做好准备。设计过程中首先要匹配半马力压缩机制冷量对应的换热面积，翅片间距、管排数都经过热工核算，既保证足够的换热冗余，避免夏季高温工况下冷凝压力过高导致压缩机负载超标，又不会过度增加材料成本与设备整体体积。安装边界上，这款冷凝器采用长方体立式布局，顶部预留了风机安装的平面位，可直接适配对应风量的轴流风机实现强制风冷，底部设置的安装支脚带固定孔位，可直接通过螺栓固定在制冷机组的机架钣金上，侧边的铜管接口预留了足够的接管操作空间，不需要额外弯折管路就能完成与制冷回路的焊接连接，适配多数小型制冷设备的内部安装腔室尺寸。实际应用中，这类小规格冷凝器常被用在台式冷藏柜、小型制冰机、实验室低温恒温槽这类设备上，相比大规格冷凝器，它的风阻更低，匹配小功率轴流风机就能满足散热风量需求，运行噪音也能控制在较低水平，适合对运行静谧性有要求的商用或实验室场景。结构建模时重点还原了翅片的排布密度、铜管的弯折半径、安装支脚的孔位尺寸，以及顶部风机安装面的平面度要求，盘管的排布走向完全符合实际生产中的弯管工艺逻辑，没有出现工艺无法实现的过小弯折半径，翅片与铜管的贴合位置也还原了实际生产中的胀管贴合状态，能直接用于制冷设备的整机结构干涉校验、管路布局模拟，也可作为小冷量制冷系统选型阶段的结构参考，帮助设计人员提前确认设备内部的空间排布，避免后续样机试制阶段出现安装干涉、散热空间不足的问题。
