12.5MPa级内置弹簧式单向阀结构设计

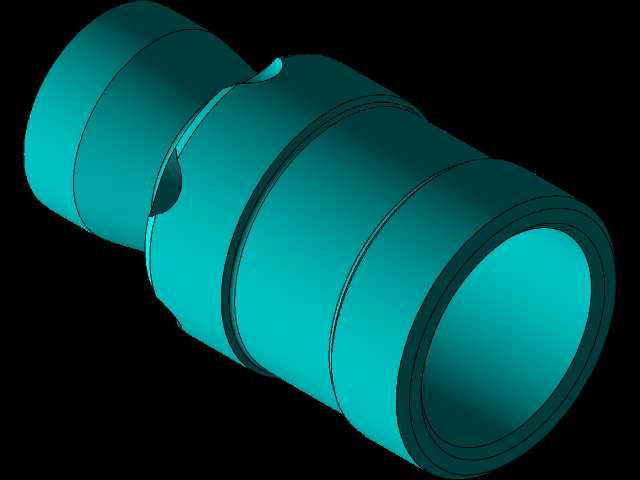

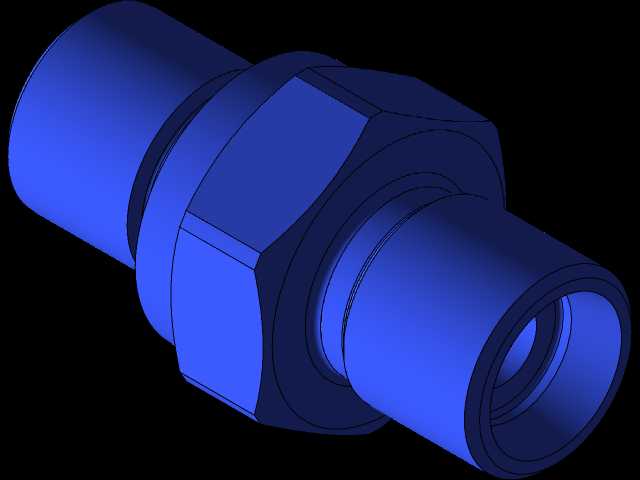

该阀件为额定工作压力12.5MPa的管式单向止回结构，主要应用于液压系统、高压流体输送管路中，作用是限制介质单向流动，避免管路反向压力冲击造成泵组、执行元件损坏，常见于工程机械液压回路、工业高压流体输送管线、小型动力单元的油路防护环节。从结构剖视来看，整体采用分体式阀体设计，两端加工有标准外螺纹用于管路对接，通径规格为D?10，安装时需预留足够的轴向空间，两端螺纹适配同规格管接头即可完成串接，安装边界需注意阀体径向最大尺寸不超过对应通径管接头的外接圆直径，可直接嵌入紧凑排布的管路系统中。内部核心组件包含带密封锥面的阀芯、复位弹簧、导向定位套以及密封球结构，介质正向流通时，压力作用于阀芯端面克服弹簧预紧力，推动阀芯后移打开过流通道，介质可沿阀芯与阀体内壁的环形间隙、阀芯上开设的导流孔顺利通过；当介质出现反向流动趋势时，弹簧预紧力叠加反向介质压力共同推动阀芯复位，阀芯前端密封结构与阀体进液端密封座紧密贴合，彻底切断反向流道，实现止回功能。设计过程中重点考量了高压工况下的密封可靠性，阀芯与阀体内腔采用小间隙配合保证运动导向精度，避免阀芯卡滞，弹簧参数经过匹配计算，既保证正向开启压力处于合理区间，不会造成过大的管路压力损失，又能保证反向截止时密封面有足够的压紧力，杜绝高压下的内泄漏问题。阀体不同分段采用差异化材质配色区分，橙色段为进液端阀体，蓝色段为出液端阀体，通过螺纹旋合组装，中间设置密封件保证结合面无外泄漏，内部青色结构为阀芯导向支撑件，既为弹簧提供定位支撑，又对阀芯运动行程做限位，避免阀芯过移造成弹簧压并失效。过流通道的流道做了圆滑过渡处理，减少介质流动时的紊流与局部阻力，降低高压工况下的流道冲蚀风险，整体结构紧凑，零件数量少，拆装维护便捷，适合批量生产应用，在选型适配时，需匹配管路额定压力、介质类型以及通径要求，该结构可适配矿物液压油、乳化液等多种常见工业流体介质。
