石油井口用7 1/16规格法兰式油管头结构

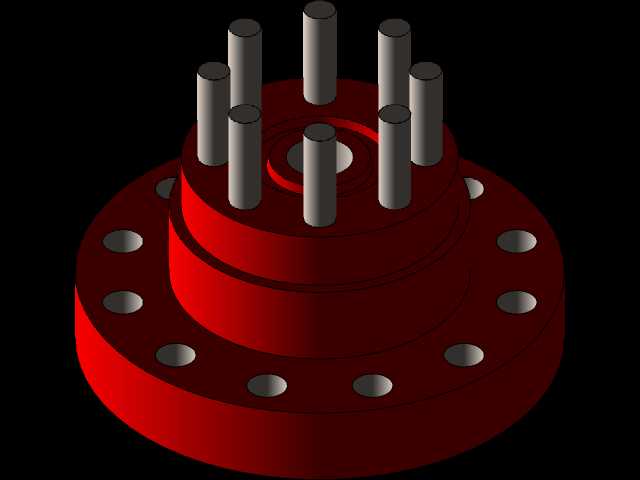

　　在油气钻采井口装置的组成体系中，这类7 1/16规格的法兰式油管头属于核心承压承载部件，通常安装在井口组件的最上部位置，核心作用是为下入井内的多层油管柱提供稳定的悬挂支撑，同时实现油套环形空间的可靠密封，分隔不同压力层级的井筒环空，为后续采油树、节流压井管汇等上部设备提供标准的安装对接接口。从结构设计逻辑来看，该部件采用多层阶梯式本体结构，下部为大直径法兰连接端，法兰端面沿周向均匀布置螺栓通孔，用于和下部的套管头组件通过螺栓紧固件实现刚性连接，法兰密封面可根据现场压力等级选用RF、RTJ等不同密封形式，满足不同工况的密封要求；本体上部的中心通孔为油管悬挂器的安装腔，周向布置的多组垂直通孔对应不同规格的油管悬挂通道，可满足单管、

　　多管分采的作业需求，同时预留有控制管线、测试仪器的穿越通道，适配带压作业、分层测试等不同采油工艺的实施要求。设计过程中需要重点考虑安装边界的匹配性，下法兰的连接尺寸严格遵循7 1/16压力等级对应的行业标准规范，螺栓孔的分布圆直径、孔径、孔数均和同规格套管头上法兰完全匹配，避免现场安装时出现对接错位；本体的轴向高度需要结合下部套管头的安装高度、上部采油树的操作空间综合确定，保证井口整体布局满足现场操作、检修的空间要求，同时要校核不同工况下的载荷受力，包括油管柱的悬挂载荷、井筒内流体的压力载荷、作业过程中的上顶力等，确保本体壁厚、法兰厚度满足强度要求，不会在高压工况下出现变形、泄漏等问题。实际应用场景中，这类油管头广泛应用于陆上、

　　海上的油气生产井、注水井作业现场，在完井、生产、修井的全生命周期内都承担着关键的承载密封作用，其结构设计的合理性直接影响井口装置的运行可靠性，建模过程中需要严格遵循相关行业标准的尺寸要求，对法兰连接面、密封槽、悬挂腔等关键配合尺寸做精准建模，保证后续生成的工程图纸可直接用于生产加工，也可用于井口装置的装配模拟、干涉检查，提前排查现场安装可能出现的配合问题。
