玻璃管转子式流量检测装置结构设计

这款变面积式流量检测元件，主要适配小口径工业管路的流体流量连续监测场景，常见于实验室气路配置、小型化工制程支路、水处理加药管路、气动系统供气支路等对中小流量范围有计量需求的工位，可对洁净的气体、低粘度液体介质做直观的瞬时流量指示，无需外接供电即可完成读数，适合无防爆供电需求、需要现场快速判读流量状态的安装环境。

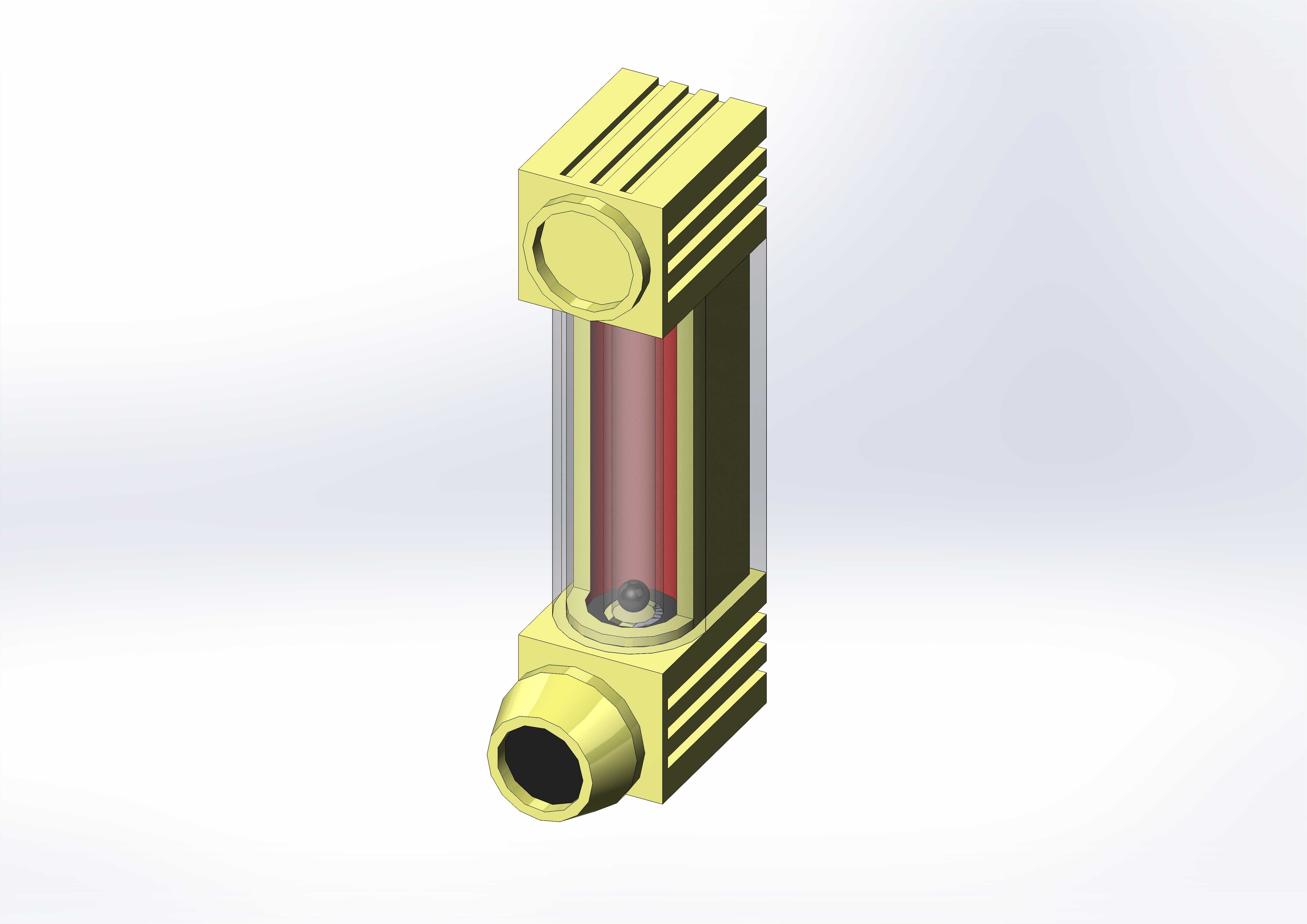

结构设计上采用上下铝合金基座夹装透明锥形测量管的布局，上下基座均加工有外螺纹连接端，可直接与同规格内螺纹管路对接，安装时无需额外定制转接法兰，能有效压缩现场安装的空间占用。测量管内部配置硬质浮子，流体自下而上流经锥管时，浮子在流体推力与自身重力平衡下稳定在对应高度，锥管旁侧可配套刻度条直接读取流量值，透明管体选用耐一定压力的硼硅玻璃材质，既保证读数清晰度，也能耐受常规工况下的介质冲刷与温度变化。上下基座与透明管的衔接位置设计有密封槽，配套O型密封圈完成静密封，避免介质渗漏，基座外侧加工有散热筋结构，当测量介质温度略高于环境温度时，可通过筋片增大散热面积，降低热量向连接管路传递的速率，同时筋片结构也能提升基座的结构刚性，减少安装拧紧时的基座形变。

从安装边界来看，该流量计整体为立式长条结构，安装时需保证锥管段处于垂直状态，倾斜角度偏差需控制在5度以内，否则会因浮子受力偏移带来测量误差；上下连接端的同轴度在建模时做了严格约束，避免安装后出现管路别劲导致密封失效的问题。设计过程中优先考虑了现场维护的便捷性，无需完全拆解管路即可更换透明测量管与内部浮子，基座的流道做了圆弧过渡处理，减少介质流道内的压损，避免在节流位置出现介质沉积，尤其适配带少量微小杂质的清水、压缩空气等常规工业介质，不会因少量杂质卡滞浮子导致测量失效。模型还原了实际产品的装配关系，所有配合面的公差预留、密封槽尺寸、螺纹规格都参照通用工业仪表的安装规范设定，可直接用于小流量管路系统的方案设计选型、装配干涉校验，也可作为教学演示中变面积式流量计原理讲解的三维示意模型，帮助设计人员快速完成管路布局的可视化搭建，减少选型阶段的尺寸核对工作量。
