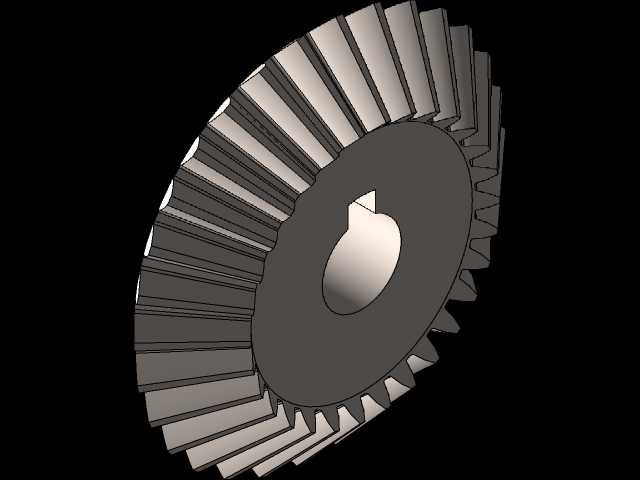

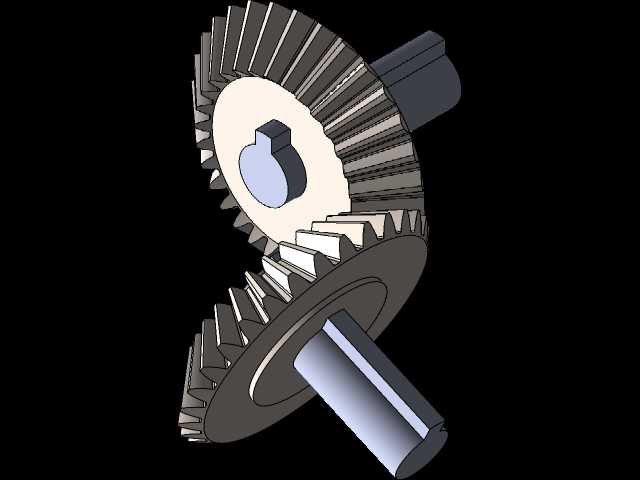

这套锥齿轮传动结构,核心解决的是相交轴之间的旋转动力换向传递问题,在各类需要90度动力转向的机械设备中应用极广,从小型轻工输送设备的转角动力输入,到机床进给机构的换向传动,再到农用机械、纺织设备的交错轴动力输出端,都能见到这类结构的身影。不同于平行轴传动的圆柱齿轮,锥齿轮的轮齿分布在截锥面上,啮合过程中两轮轴线呈固定夹角,这套模型采用的是最常用的正交布置,也就是两轴轴线夹角为90度,适配绝大多数设备的转角传动需求。从设计逻辑上看,这套结构优先保证了啮合重合度,轮齿采用渐开线齿形,齿向沿锥面母线方向排布,装配时两齿轮的节锥顶点必须重合,否则会出现偏载、卡滞甚至轮齿断裂的问题,模型中已经预留好了轴系的安装定位台阶,两根传动轴分别与对应锥齿轮通过轴肩、键槽实现周向和轴向固定,避免传动过程中出现轴向窜动影响啮合精度。安装边界方面,这套组件的轴向尺寸需要结合设备腔体的内部空间预留,主动轴伸出端的直径、键槽尺寸都做了标准化适配,可直接对接常规的动力输出端,从动轴的输出端也预留了标准安装位,方便外接负载构件。实际使用中,这类锥齿轮副的传动比稳定,单级传动比可根据齿数配比调整,适合中低速、中等载荷的传动场景,设计时已经考虑了轮齿的受力分布,齿厚从大端到小端均匀过渡,既保证了大端的齿根强度,也避免小端齿形过薄导致的磨损加剧。轴系部分配套的轴段做了退刀槽、圆角过渡处理,减少应力集中风险,装配时只需保证两轴的轴线交点与两节锥的公共顶点重合,调整好齿侧间隙,就能实现平稳的动力传递,不会出现冲击、异响等问题。这类结构在选型时,需要结合设备的额定输入转速、传递扭矩大小匹配对应的模数、齿数,这套模型的齿面接触区经过合理设计,正常润滑条件下可长期保持稳定的传动精度,不会出现过早的点蚀、磨损问题,适合作为设备转角传动模块的设计参考,也可直接用于原理验证、装配干涉检查等前期开发环节。
