GLP气体输送中央旁路管路结构

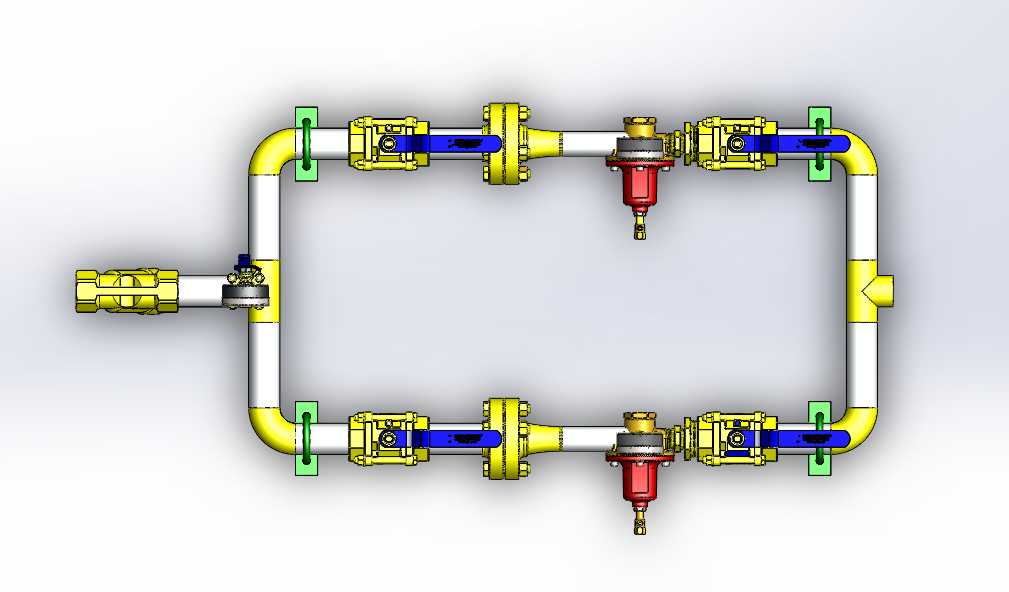

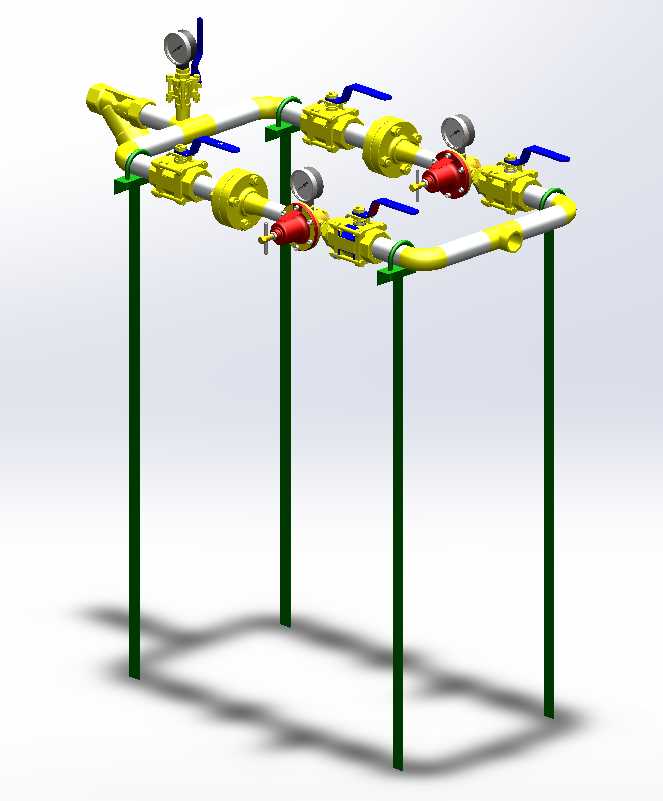

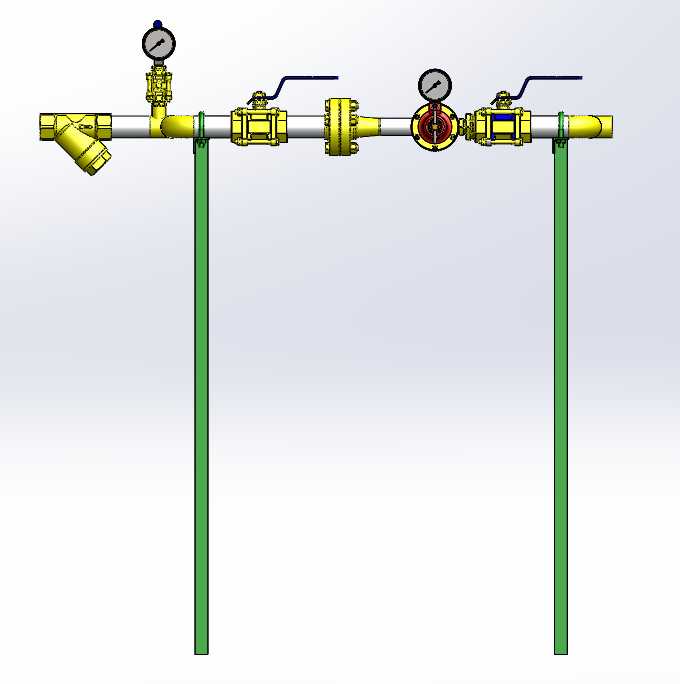

这套旁路管路结构主要面向燃气调压站、工业气体配送工段的支路旁通设计需求，在主路开展检修、滤芯更换、阀件维护作业时，可通过该旁路维持下游用气端的连续供气，避免全线停输对生产环节造成影响。从结构布局来看，整体采用双路并行的管线排布，主备通路配置完全一致，每段管路上依次设置手动截断球阀、调压阀组、压力检测表，可独立完成通路的通断控制、压力调节与实时参数监测，管段之间采用标准法兰连接，密封面适配燃气类介质的密封要求，可有效降低介质泄漏风险。支撑结构采用立式方管支架，支架与管段之间通过管卡固定，安装时可根据现场管线标高调整支架固定高度，适配不同厂区的管廊安装空间，支架底部预留地脚安装孔，可直接固定在混凝土基础或钢制管廊架上，整体安装边界可根据现场实际管线走向做小幅调整，管段转弯处采用标准弯头衔接，流道过渡平滑，可减少气体输送过程中的压损，避免紊流带来的管路振动与噪声问题。设计过程中充分考虑了现场操作的便利性，所有手动球阀的操作手柄均朝向巡检通道一侧，操作人员无需探身到管线内侧即可完成阀门启闭操作，压力表的表盘朝向均调整至巡检人员站立可视角度，日常巡检时可直接读取管路压力数值，无需额外调整观测位置。调压阀组采用直通式结构，介质流向与管段走向一致，可在不停输状态下完成出口压力的微调，适配下游不同用气设备的压力需求。管路上的各连接部件均采用同压力等级的标准件，后期维护时可直接替换同规格通用配件，无需单独定制非标零件，降低现场运维的备件储备成本。整体管路的排布预留了足够的操作空间，阀件与支架之间、相邻阀组之间的间距满足扳手操作、部件拆装的空间要求，后期开展阀件更换、密封垫替换等作业时，无需拆解相邻管段即可完成操作。管线表面采用辨识度较高的黄色涂装，符合工业气体输送管路的色标规范，可直观区分介质类型，避免现场作业人员误操作，调压部件采用红色涂装做重点标识，巡检时可快速定位核心调压部件，提升日常巡检的效率。
