一寸内螺纹立式止回阀结构设计

这款一寸规格的内螺纹止回阀，主要面向民用给排水、小型工业流体输送、气动管路系统的单向导通需求设计，核心作用是阻断管路内介质反向回流，避免后端设备因介质倒灌出现水锤冲击、叶轮反转、介质串混等故障。从实际应用场景来看，这类小口径止回阀常被安装在水表前端、小型水泵出口、压缩空气支管路末端、家用净水设备进出水端，适配公称通径DN25的管路系统，安装时无需额外焊接法兰，直接通过两端内螺纹与对应外螺纹管路旋接即可，对安装空间的要求较低，适合狭小管路布局场景使用。

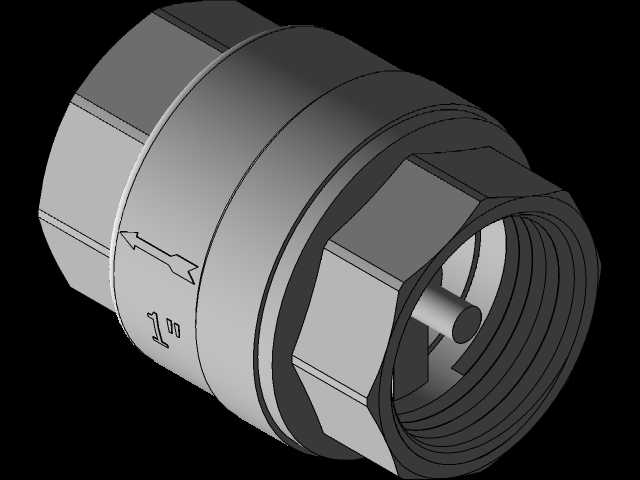

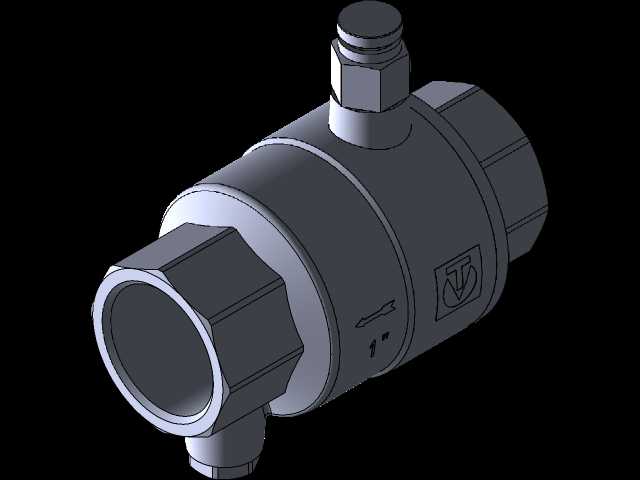

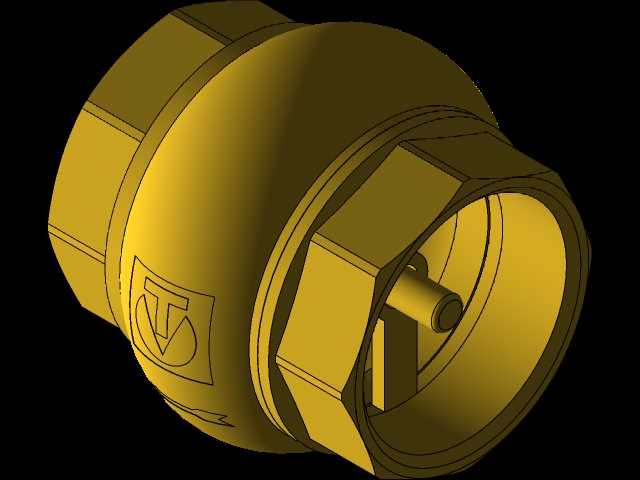

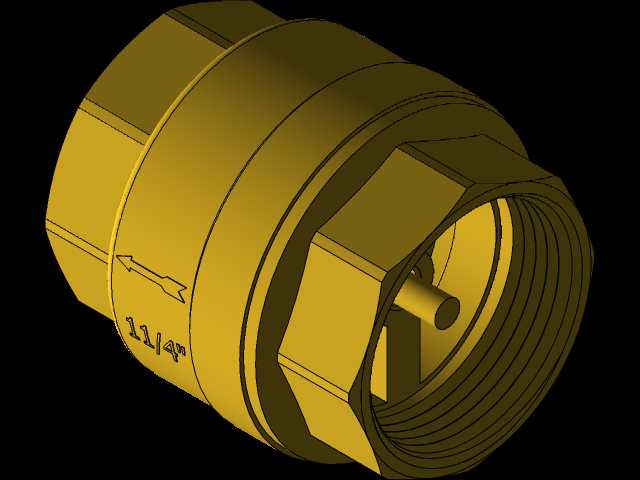

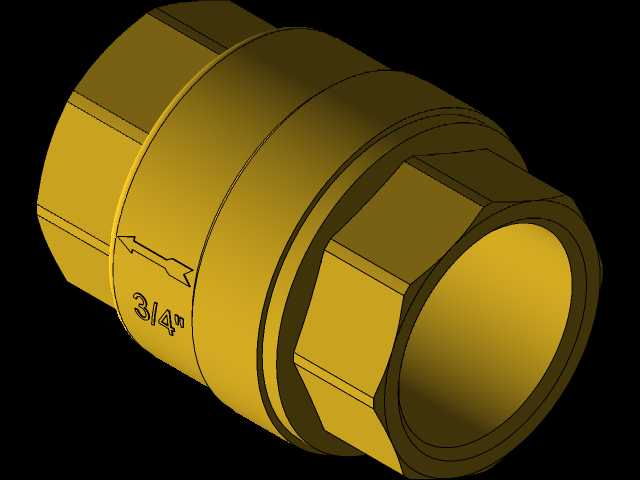

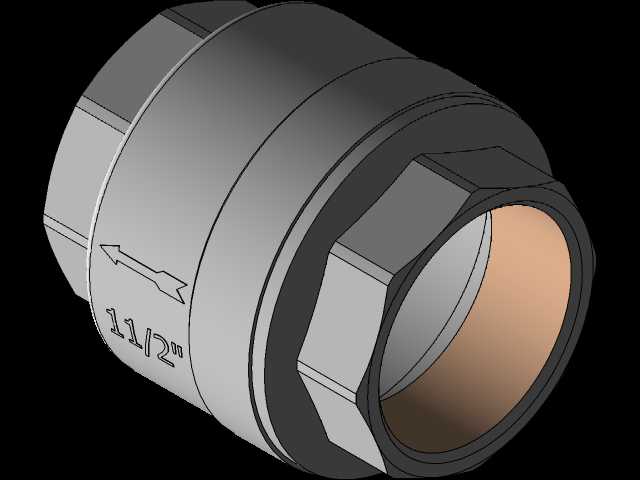

产品结构设计上，采用两端六角外形的主体结构，六角部位的对边尺寸符合常规管钳、活动扳手的夹持标准，安装施力时不会出现打滑、阀体变形的问题；阀体中部的环形凸台既作为内部阀芯组件的装配定位基准，也能增强阀体整体的结构强度，承受管路内1.6MPa级别的工作压力不会出现形变渗漏。内部采用升降式阀芯结构，介质正向流动时，流体压力顶开阀芯导通流道，流道内部做了圆弧过渡处理，尽可能降低介质流经时的阻力损失，减少管路系统的压损；当介质出现反向流动趋势时，阀芯在介质压力与复位结构的共同作用下快速贴合密封面，实现零泄漏截断，密封面采用锥面配合结构，相比平面密封的对中精度更高，长期反复启闭也不会出现密封偏磨的问题。

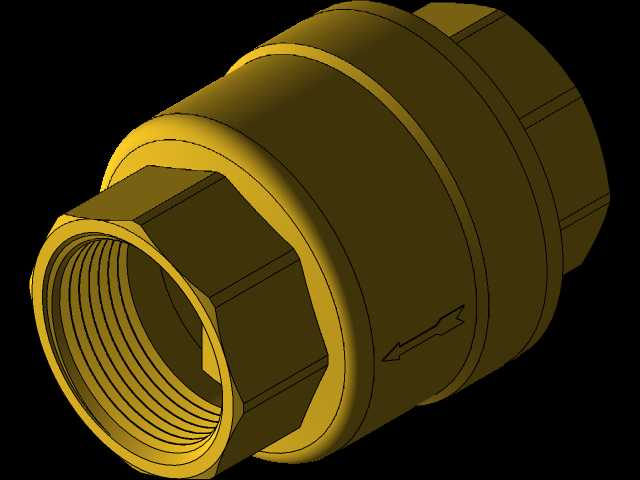

设计过程中重点考量了安装边界与维护便利性，阀体总长度控制在常规螺纹阀件的标准尺寸范围内，不会因为阀件长度过长导致管路对接时出现错位、额外增加管路接头的问题；两端内螺纹的加工精度符合55度密封管螺纹标准，旋合时配合生料带或密封胶即可实现可靠密封，无需额外加装密封垫片。阀体上刻印的流向箭头标识清晰，安装时可快速识别导通方向，避免装反导致的管路不通故障；整体采用金属材质打造，适配清水、压缩空气、无强腐蚀性的轻质油品等多种介质，日常使用时无需频繁拆解维护，仅需在管路系统大修时取出阀芯清理密封面附着的杂质即可恢复密封性能，长期使用的可靠性较强。
