法兰连接气动薄膜式调节阀结构设计

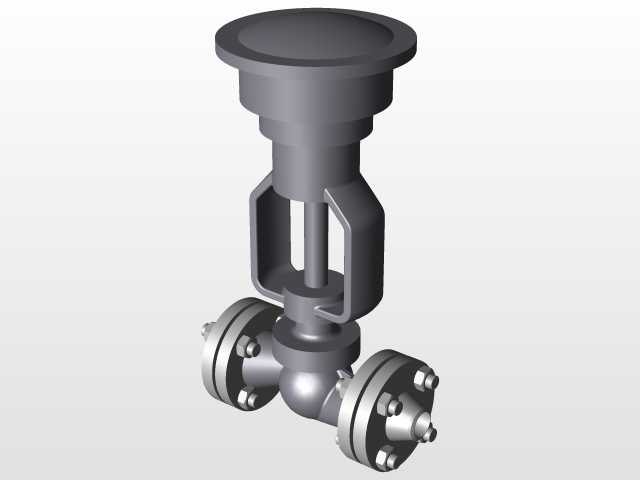

这款气动薄膜调节阀的三维结构，完全贴合化工、电力、冶金等行业的流体管路控制场景，在蒸汽、净水、弱腐蚀性介质的输送管路上，这类阀件承担着调节管路流量、稳定管路压力的核心作用，是过程控制回路里的终端执行部件。从结构设计逻辑来看，顶部的薄膜气室采用圆盘式承压结构，气室边缘做了圆弧过渡处理，避免气压加载时出现应力集中，气室下方的支架采用开放式框型结构，既给阀杆的上下行程留出足够的运动空间，又能减少整体耗材用量，同时方便运维人员直观观察阀杆的动作位置，排查卡涩故障。阀体部分采用直通式铸造流道，流道内壁做了平滑圆弧过渡，能大幅降低介质流经阀腔时的压损，减少湍流带来的管路振动与噪音。两端的法兰连接结构严格匹配通用管路法兰的安装尺寸，法兰盘上的螺栓孔位均布设计，安装时无需刻意调整阀件朝向，只要对齐法兰密封面、穿入配套螺栓即可完成固定，密封面采用凸面结构，搭配缠绕式垫片就能满足中低压管路的密封要求。阀杆与执行机构的连接部位设置了导向套结构，能限制阀杆的径向窜动，保证阀芯在上下动作时始终与阀座保持同轴度，避免长期运行出现阀芯偏磨、内漏超标的问题。设计过程中特意将执行机构的安装支架与阀体中法兰做成一体化铸造成型的结构，相比拼接式支架，能消除连接间隙带来的动作滞后，提升阀门调节的响应速度。从安装边界来看，阀件的整体高度适配常规管廊的安装空间，顶部气室预留了足够的气源接口操作空间，侧面没有突出的冗余结构，并排安装在管排上时不会和相邻阀件产生干涉，手轮（图中顶部圆盘结构）的操作高度符合现场运维的人体工程学要求，无需额外搭设操作平台就能完成手动应急操作。在功能特性上，这款阀的执行机构采用薄膜式驱动，相比活塞式执行机构，输出推力更平稳，调节精度更高，配合阀门定位器就能实现流量、压力、温度等参数的闭环控制，阀杆部位设置了多级填料密封结构，能有效防止介质沿阀杆外漏，满足工业现场的安全环保要求。
