角式单向止回阀结构三维设计

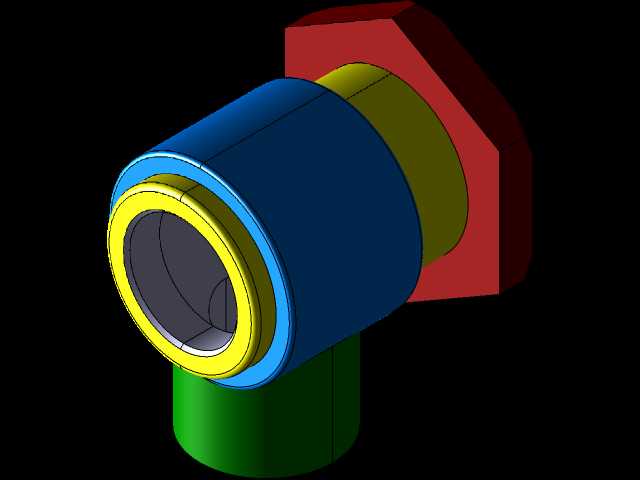

在民用给排水、工业流体输送、液压气动控制等诸多管路系统中，介质倒流是极易引发设备损坏、介质污染、系统压力失稳的典型风险点，这款角式结构的止回阀，正是针对直角排布管路的防倒流需求开发的管路控制元件。不同于直通式止回阀需要沿管路轴向直线布置的安装要求，这款产品采用90度角式进出流道设计，能够直接适配管路直角转弯的安装场景，省去额外配置弯头配件的环节，既可以压缩管路系统的整体安装空间，也能减少管路接头数量，降低潜在的泄漏风险点。从功能实现逻辑来看，这款止回阀依靠介质自身的流动压力实现自动启闭，当介质从指定入口进入阀腔时，流体压力会推动内部启闭件脱离密封面，让流道保持通畅，介质可以顺利从出口端流出；一旦出口侧压力高于入口侧，或者入口侧出现压力骤降的情况，启闭件会在反向压力与自身复位结构的共同作用下快速压紧密封面，彻底截断流道，完全阻断介质反向流动的路径，避免上游设备受到回流介质的冲击，也能防止不同压力等级的管路介质出现串混问题。在结构设计层面，这款产品的建模过程充分考虑了实际安装的边界约束：阀体外部的六角结构是专门为安装工装预留的夹持位，能够匹配标准扳手的夹持尺寸，方便现场施工时施加拧紧力矩，不会因为夹持面不足导致安装打滑或者阀体表面损伤；进出端的接口采用同轴度公差严格控制的圆柱配合面，能够适配常见的管路连接形式，安装时不需要额外调整角度对位，只要沿接口轴向推进到位再完成紧固即可。设计过程中也针对流道做了优化，尽可能减少流道的突兀转折与锐角结构，降低介质流经阀腔时的局部阻力损失，虽然止回阀本身存在不可避免的压降特性，但平滑的流道过渡能够把压降控制在合理区间内，避免因为阀件阻力过大导致整个管路系统的输送效率下降。同时建模时对各部件的装配间隙做了合理预留，既保证内部启闭件有足够的活动行程，不会出现卡滞无法动作的问题，也不会因为间隙过大导致密封失效，在常规的工作压力、温度范围内，都能保持稳定的止回性能，不需要额外配置控制气源或者电路，完全依靠管路自身的介质状态工作，后期维护成本极低，适合在空间紧凑、管路走向为直角排布的给排水系统、小型液压站、气动控制回路中使用。
