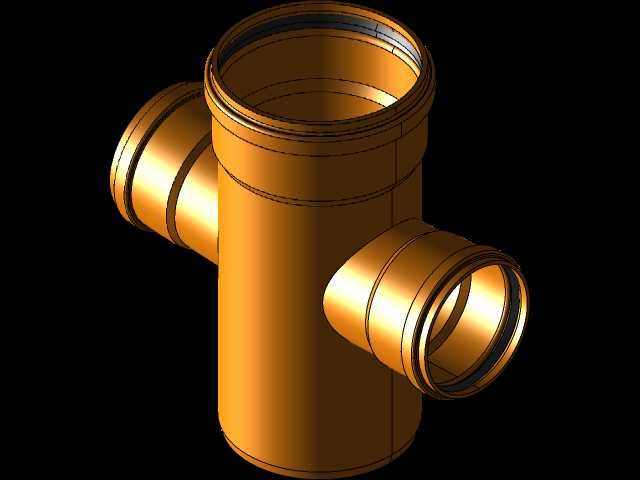

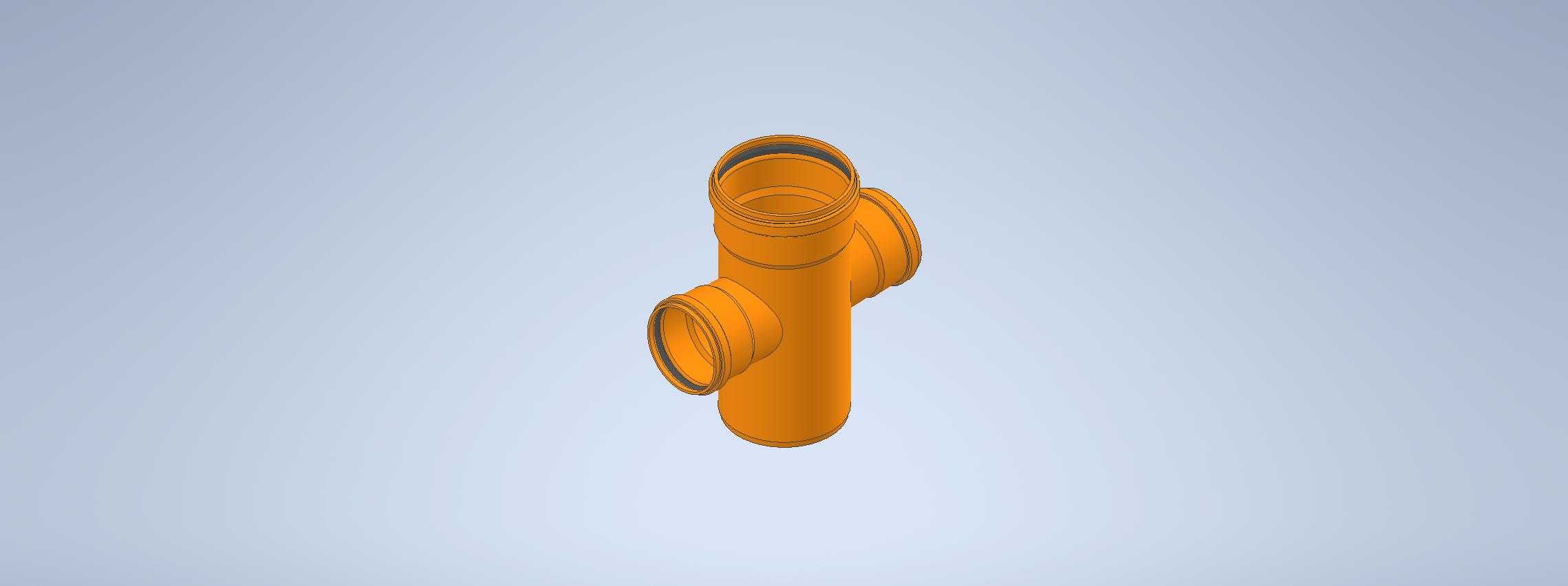

87度异径双分支排水管道接头

在民用建筑排水、市政雨污分流、工业废水输送的管路布设场景中，异径多通接头是解决不同管径管路交汇、转向需求的核心配件，本次呈现的87度双分支异径管件，正是针对非直角管路分流场景设计的专用连接件。日常管路施工中，常规90度三通往往无法适配建筑结构预留的倾斜管路走向，强行弯折管材会产生额外应力，长期使用易出现接口渗漏、管材变形开裂的问题，而87度的分支角度设计，恰好匹配多数建筑排水立管与横支管的实际布设倾角，安装时无需对管材进行额外的角度裁切调整，能有效降低现场施工的裁切误差，减少接口渗漏隐患。该管件主通路公称通径为DN160，两个分支通路公称通径均为DN110，可实现大口径主排水管路同时接驳两路小口径支管的需求，常见于高层住宅的厨卫排水汇总、厂区生产废水的支路汇集、市政管网的支线接入等场景，能在有限的安装空间内完成多管路的汇流作业，减少管路转接配件的使用数量，降低整个管路系统的压力损失。从结构设计来看，管件整体采用一体注塑成型的结构逻辑，所有接口处均设置了适配橡胶密封圈的承口结构，安装时将管材插入承口后依靠橡胶圈的挤压变形实现密封，无需额外涂抹粘接剂，既提升了安装效率，也方便后期管路维护时的拆卸更换。管件的分支与主管衔接处做了圆弧过渡处理，而非直角硬连接，这种结构能大幅降低排水过程中水流对管壁的冲击，减少水流噪音的同时，也避免了杂物在转角处淤积堵塞的问题，长期使用的通流稳定性更优。从安装边界来看，该管件的轴向安装尺寸适配常规同规格管材的安装间距要求，承口深度符合给排水管路配件的通用安装规范，安装时无需预留额外的操作空间，可直接适配现有标准管径的PVC、HDPE类排水管材，不需要定制专用转接件。管路布设时，主通路可沿垂直或倾斜方向布设，两个分支可根据现场走向调整安装朝向，87度的倾角能让支管保持微小的向下坡度，满足排水管路的重力流要求，避免支管内存水积污。在结构强度设计上，管件的管壁厚度从主管到分支做了等强度过渡，分支衔接处的壁厚做了局部加厚处理，可承受管路内部0.1MPa以内的静水压力，完全满足常规重力流排水系统的压力需求，即使出现短时管路堵塞形成的满管压力，也不会出现管件开裂的问题。
