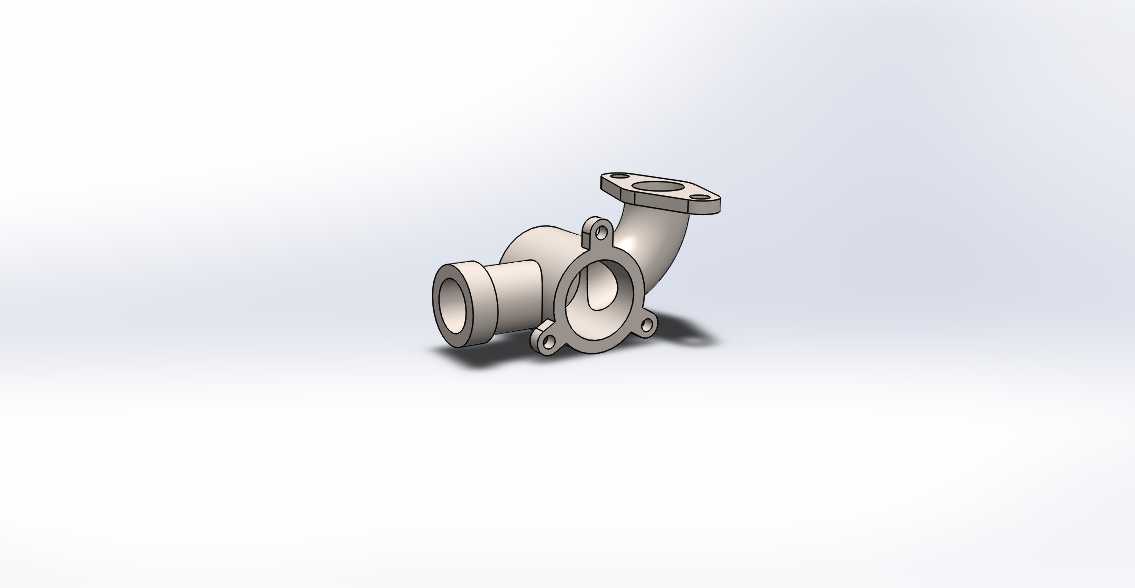

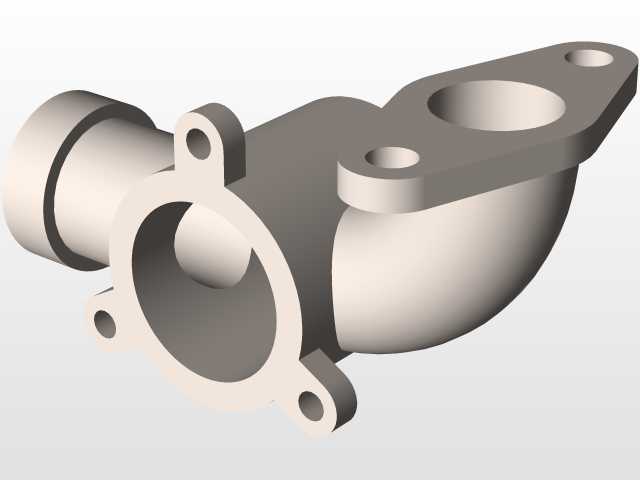

带法兰接口弯通式管路连接接头结构

这类弯通带法兰结构的管接头，在工业流体输送系统里承担着管路转向、不同接口规格转接的核心作用，常见于液压动力回路、冷却循环管路、低压气动输送系统、小型内燃机进排气支路等场景，相比直通接头，它能在有限安装空间内完成管路90度转向布局，减少管路弯折带来的流阻损失与应力集中问题。从结构设计来看，接头主体采用一体铸造成型后做机加工精加工，主体流道做了圆弧过渡处理，避免直角转向造成的流体紊流，降低输送过程中的压力损耗，同时减少介质内杂质在转角处的沉积概率。一端采用承插式圆柱接口，适配同外径的硬质管路，装配时可通过焊接、卡套压接或者粘接的方式完成密封固定，接口外壁做了防滑槽结构，压接时能提升与卡套的咬合力，避免管路受压力波动出现松脱。另一端采用标准凸面法兰连接结构，法兰端面上均匀分布三个螺栓安装孔，孔位做了倒角处理，方便装配时螺栓顺利穿入，法兰密封面预留了密封垫片安装槽，装配时搭配对应规格的橡胶或者金属密封垫片，拧紧螺栓后能实现端面静密封，适配需要经常拆装维护的管路节点。接头主体上延伸出的带孔安装耳，是为了在设备机架上做固定点位设计，安装耳的孔位与法兰、承口的位置做了同轴度公差约束，固定后能避免接头受管路重量、流体冲击产生的振动位移，降低接口处的疲劳损坏风险。设计阶段需要重点控制几个安装边界尺寸：承口的内径公差要匹配对接管路的外径公差，保证配合间隙在密封件允许的补偿范围内；法兰端的螺栓孔中心圆直径要匹配对接法兰的孔位标准，避免现场装配出现孔位错位无法安装的问题；两个接口的中心轴线垂直度公差要控制在合理范围，否则安装后会对对接管路产生额外的装配应力，长期运行容易出现管路开裂或者密封失效。流道的内壁粗糙度要达到对应输送介质的要求，输送液压油的场景下内壁粗糙度要控制在Ra1.6以下，减少油液流动时的阻力，同时避免粗糙表面刮伤密封件。这类接头的壁厚设计要结合额定工作压力做强度校核，转角处的壁厚要做适当加厚处理，因为流体转向时会对转角内壁产生持续的冲击压力，同时管路振动产生的应力也会在转角处集中，加厚处理能提升整体结构的抗疲劳强度，延长使用寿命。在实际选型应用中，需要根据输送介质的特性、工作压力、工作温度选择对应的材质，常规水、气输送场景可采用铸铁或者镀锌碳钢材质，有腐蚀性介质的场景则需要更换为不锈钢或者工程塑料材质，同时要核算接头的整体长度、转弯半径是否符合现场管路的布局空间，避免安装后与周边设备部件产生干涉。
