胶袋机轴抗弯曲导向支撑结构设计

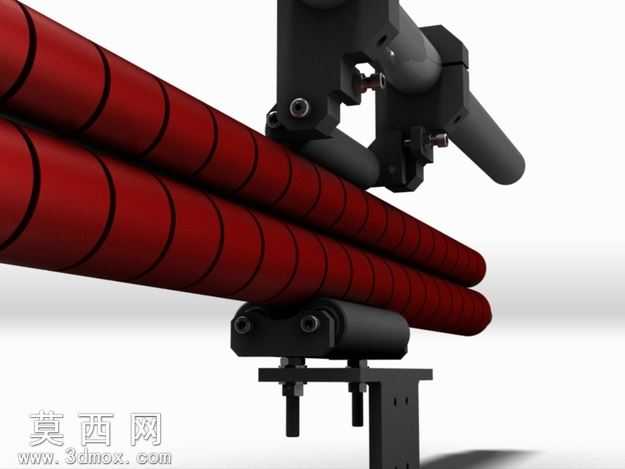

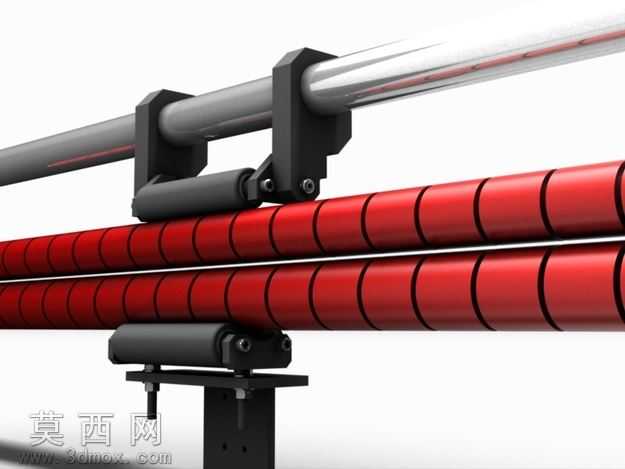

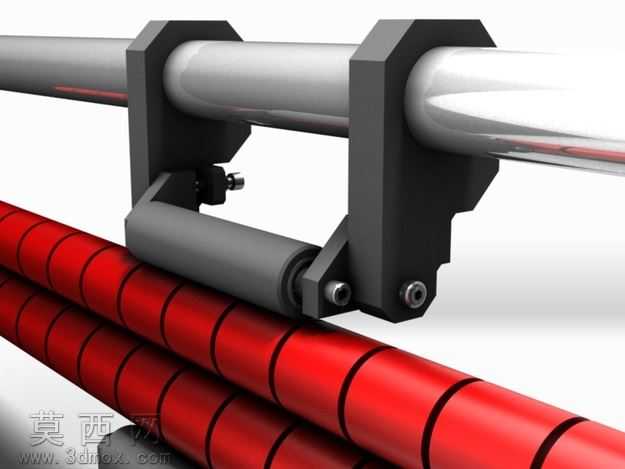

本结构为胶袋机适配大规格包装格式改造的核心功能组件，采用Autodesk Inventor完成全参数化三维建模，建模过程中先完成核心辊轴、支撑座、压合组件的基准定位，以两根平行排布的红色输送辊为核心承载基准，上方设置光轴导向杆作为安装载体，通过分体式黑色夹座将压合滚轮组件固定在导向杆上，夹座采用螺栓锁紧结构，可根据生产需求沿导向杆灵活调整安装位置，适配不同宽度规格的胶袋生产需求。模型渲染阶段采用金属与工程塑料分层材质设置，上方导向光轴赋予抛光镀铬金属材质，添加细微环境反射与表面拉丝纹理，还原金属杆件的真实质感；两根平行输送辊赋予红色哑光工程塑料材质，表面添加等距环形凹槽纹理，模拟胶袋输送过程中的防滑定位结构，提升辊面与胶袋基材的摩擦力；支撑夹座、压合滚轮支架赋予黑色哑光玻纤增强尼龙材质，添加细微的模具成型纹理与安装孔位的倒角细节，压合滚轮内部设置金属转轴结构，还原滚轮可灵活转动的功能特性。结构设计上采用上下对称压合布局，下方对应位置设置同规格压合滚轮组件，通过支架上的调节螺栓可调整上下滚轮的压合间隙，适配不同厚度的胶袋基材输送，有效避免长跨度辊轴在高速输送过程中出现弯曲变形问题，保障胶袋输送过程中的平整度与走料精度。设计思路围绕原有胶袋机的改造需求展开，在不改动设备原有主体机架的前提下，通过加装该轴抗弯曲系统，拓展设备可加工的胶袋规格范围，所有安装接口均匹配原有设备的安装孔位，组件采用模块化设计，可快速完成拆装维护，压合滚轮采用耐磨工程塑料材质，长期使用磨损后可单独更换，降低设备改造成本与后期维护成本，建模过程中对所有活动部件添加了装配约束，可在软件中模拟滚轮转动、夹座位置调整的动作，验证结构运动过程中无干涉问题，保障改造方案落地的可行性。
