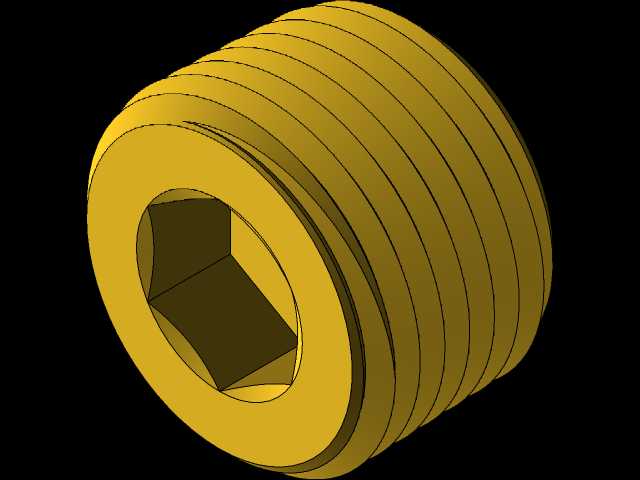

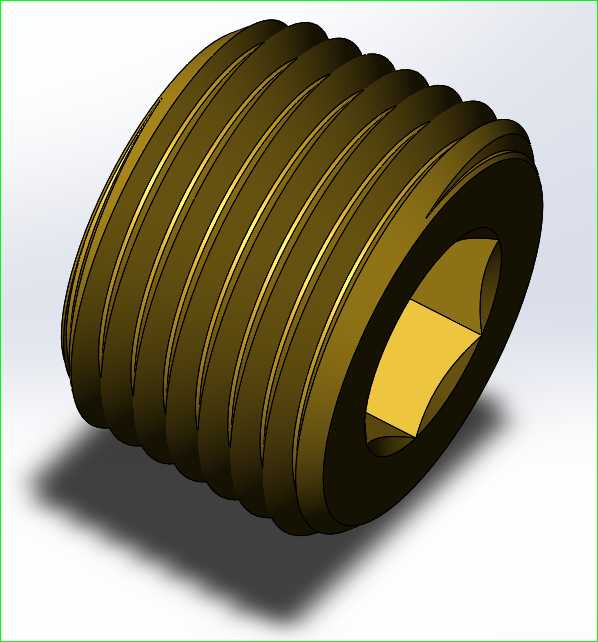

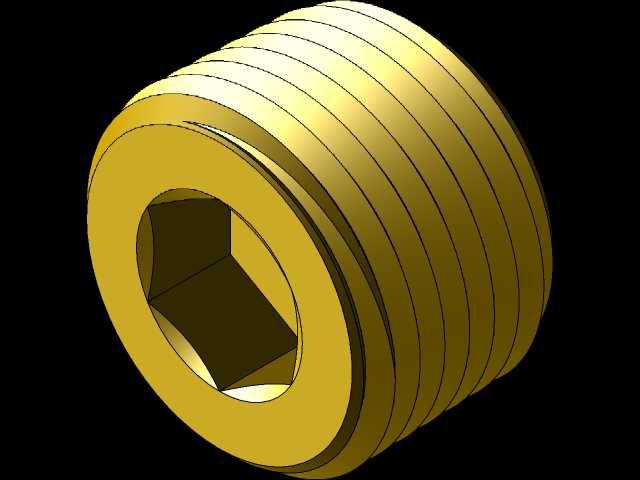

3/8英寸MNPT内六角黄铜管塞结构设计

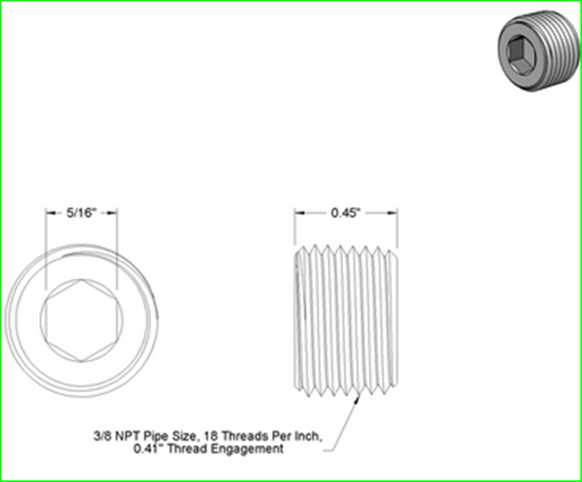

　　这款黄铜管塞主要应用在气动、液压及给排水管路的末端封堵场景，在压缩空气管网、工业水系统、低压流体输送管线中都能见到这类零件的身影，核心作用是封闭管路预留的工艺接口、检测接口，避免管路内流体外泄，同时在管路维护时可作为临时封堵件使用，部分高压工况下也会搭配密封带或密封胶实现无泄漏密封。从结构设计来看，该管塞采用MNPT锥管螺纹结构，锥度设计能够让螺纹在旋紧过程中形成过盈配合，依靠螺纹牙型的挤压变形实现密封，相比直螺纹密封不需要额外的密封端面，更适合狭窄空间内的管路布置。端部设计的5/16英寸内六角驱动结构，适配标准内六角扳手，在管路排布密集、操作空间受限的场景下，相比外六角结构更易施加拧紧力矩，不会因为周边管件干涉导致扳手无法卡合，

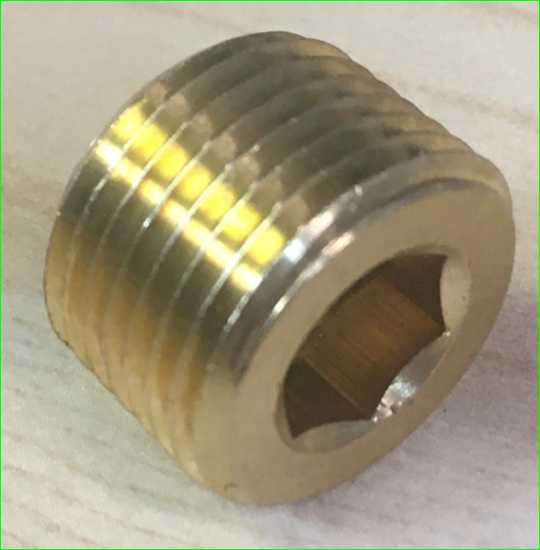

　　同时内六角的受力面在零件内部，反复拆装也不会出现外部棱角磨损打滑的问题。零件整体采用黄铜材质加工，黄铜本身具备良好的耐腐蚀性和切削加工性能，在水、压缩空气、无腐蚀性油气介质中长期使用不会出现锈蚀卡死的问题，后期维护拆卸时不会因为螺纹锈蚀导致管段报废。外形尺寸上，3/8英寸MNPT螺纹的基准直径符合通用管螺纹标准，安装时不需要对现有管路接口做二次加工，可直接适配同规格的内螺纹管路接头，整体长度控制在合理范围，旋入后不会在管路内部形成过长的凸起，避免对管路内流体流动造成额外的阻力，也不会因为旋入深度过浅导致密封失效。设计过程中需要重点控制螺纹的锥度公差和内六角的对边尺寸公差，螺纹锥度偏差过大会导致旋紧力矩不足或螺纹咬死，

　　内六角对边尺寸超差会出现扳手打滑无法拆装的问题，同时端部的倒角处理也需要匹配标准安装要求，避免旋入时刮伤内螺纹的牙型影响密封性能。这类管塞在实际选型时需要匹配管路的工作压力等级，黄铜材质的强度能够满足中低压管路的封堵需求，在高压空气管路、高压水系统中使用时，需要按照对应力矩要求拧紧，避免压力波动导致管塞松动泄漏。
