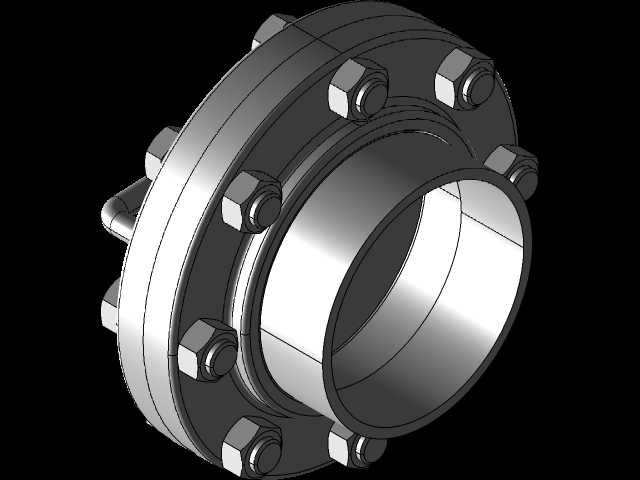

储罐用6英寸带螺栓紧固法兰式手孔结构

在常压及承压储罐的日常运维场景里，手孔是运维人员进入罐体内部开展检修、清理、焊缝检测作业的核心通道结构，这款6英寸规格的手孔结构，适配多数中小型立式、卧式储运罐体的侧壁开孔安装需求，能在保障罐体密封性能的前提下，为运维作业提供合规的通行空间。从结构设计逻辑来看，该手孔采用对合法兰压紧密封的形式，两片法兰盘沿周向均匀布置六角头螺栓紧固件，通过螺栓预紧力挤压法兰密封面间的密封垫片，实现罐体内部介质与外部环境的可靠隔离，避免储运介质出现泄漏，同时也能阻挡外部杂质进入罐体内部污染存储物料。法兰盘的密封面采用突面结构，加工时对平面度有明确要求，可适配耐油橡胶、石棉橡胶板、聚四氟乙烯等多种常用密封垫片，能兼容水、油品、弱腐蚀性化工介质等不同存储工况的密封需求。手孔的筒节部分采用等径直筒结构，内径满足人员侧身通行的最小空间要求，筒节与罐体连接的一端采用焊接坡口设计，现场安装时可直接与罐体侧壁的开孔完成对接焊，焊接后需对焊缝做渗透检测，避免焊接缺陷导致的渗漏问题。周向布置的螺栓数量经过扭矩校核，在额定设计压力下，每颗螺栓承受的预紧载荷均匀分布，不会出现局部应力集中导致的法兰变形，日常运维时只需对称松开螺栓即可拆下外侧法兰盖，打开通道进入罐体，作业完成后按对称拧紧顺序复紧螺栓即可恢复密封，操作流程简单，无需专用工装即可完成拆装。从安装边界来看，该手孔的法兰盘外径、螺栓孔中心距均符合行业通用的连接尺寸规范，可直接匹配同压力等级的标准法兰配件，现场安装时只需确认罐体侧壁开孔直径与筒节外径匹配，预留出螺栓拆装的操作空间即可，无需额外做结构适配修改。手孔盖与法兰盘之间可设置铰接结构，拆卸螺栓后法兰盖可沿铰接轴翻转开启，无需完全拆下法兰盖，能降低运维作业的劳动强度，同时避免法兰盖拆卸后坠落造成安全隐患。在结构细节处理上，法兰盘的所有棱边均做倒钝处理，避免运维人员操作时被锐边划伤，筒节与法兰盘的连接焊缝采用连续角焊缝，焊后打磨平整，不会出现积料死角，便于罐体内部的清理作业。
