MBBR废水处理成套工艺装置结构设计

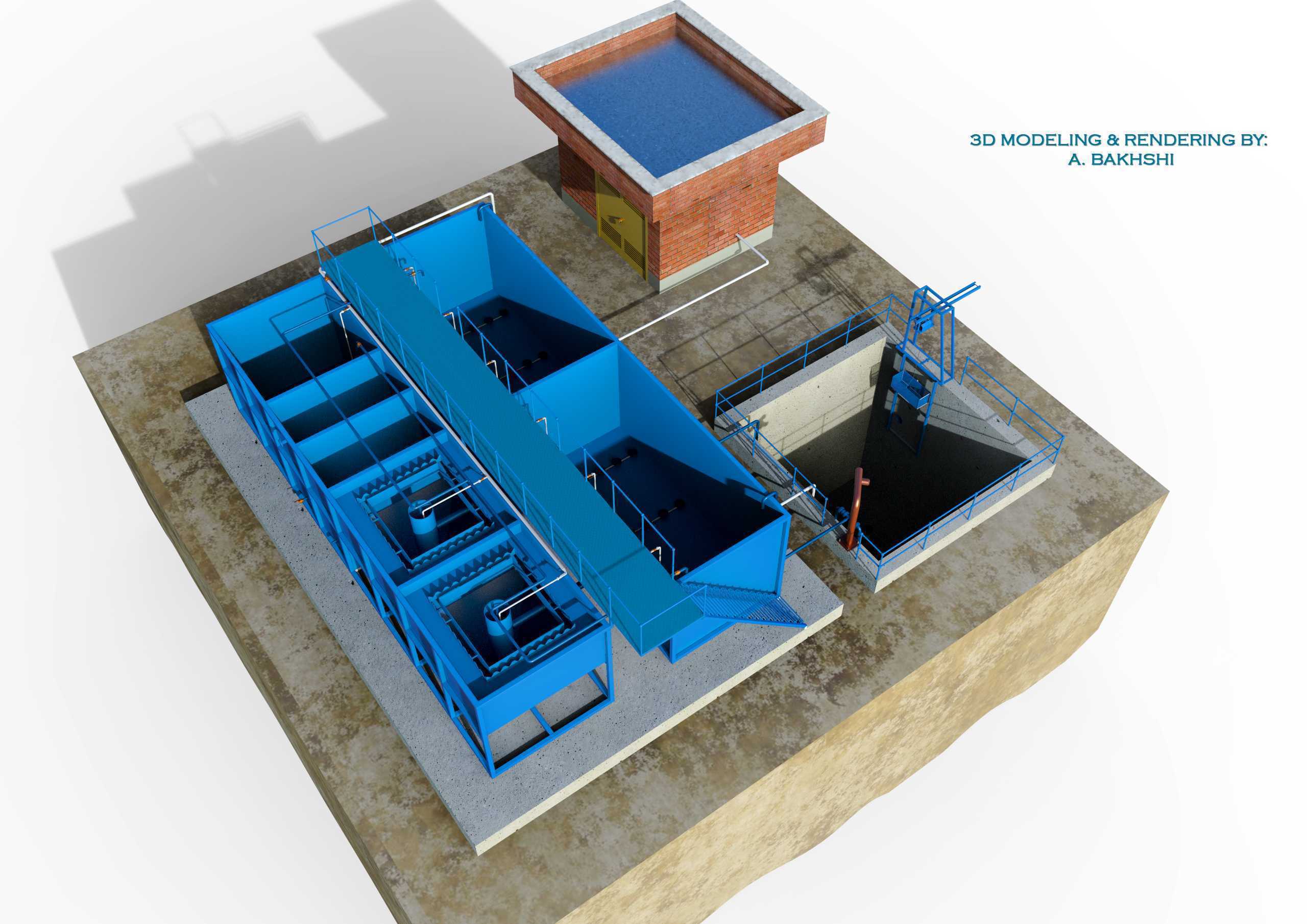

　　这套MBBR工艺装置的三维结构设计，核心围绕高浓度有机废水的生化处理场景搭建，适配市政废水、工业酸碱废水、食品加工废水、矿山排水等多类污废水处理工况，可作为中小型污水处理厂、厂区配套废水处理站的核心生化处理单元使用。从整体布局来看，装置采用一体化撬装式排布思路，将多格生化反应池、进出水导流结构、配套附属构筑物整合在同一混凝土基础平台上，省去了现场分散浇筑的多基础对齐工序，安装时仅需完成整体平台的水平找正、进出水管道对接即可完成主体就位，大幅压缩现场施工的周期。

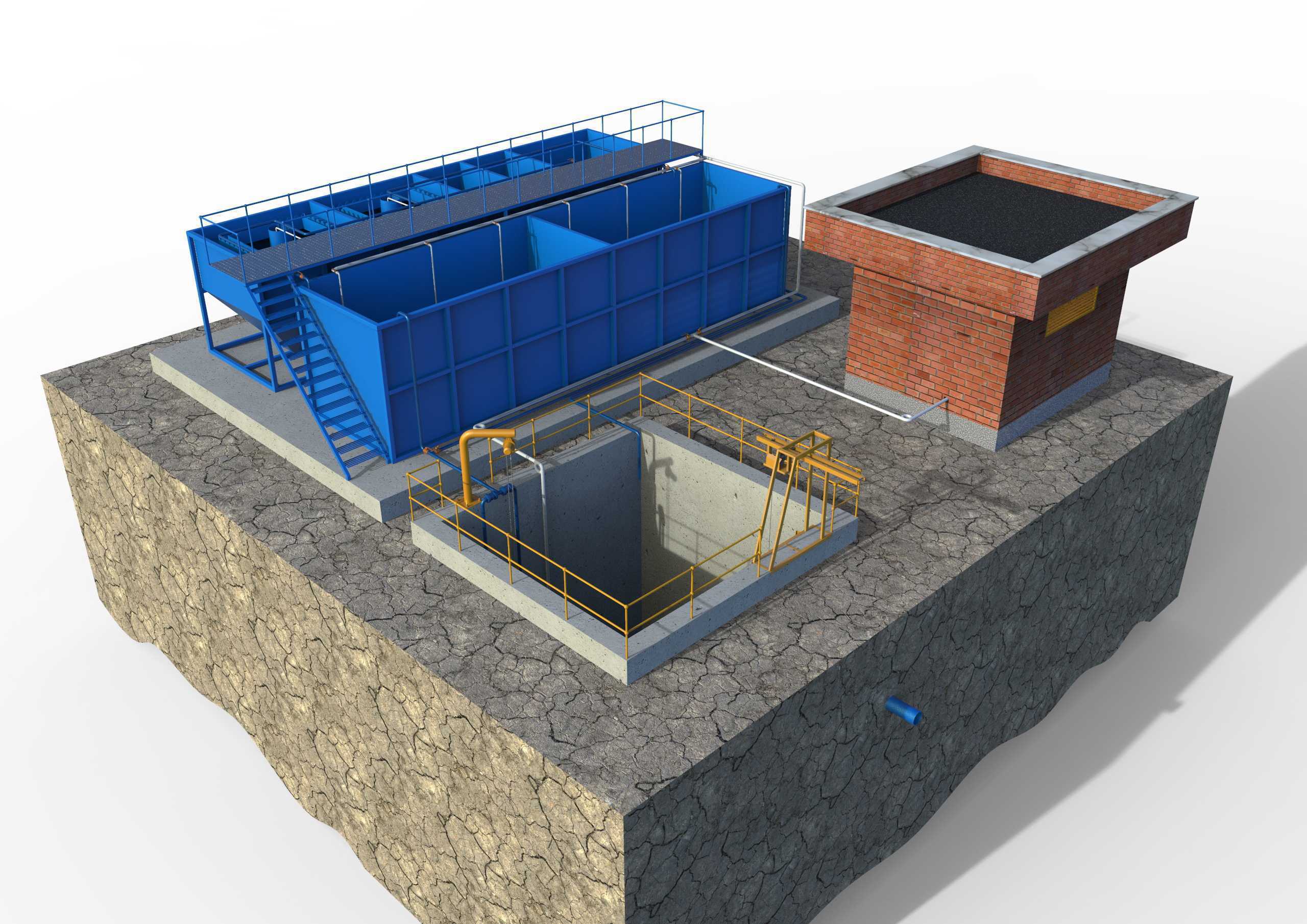

　　主体反应池采用多格串联的结构设计，单格池体设置独立的曝气预留接口与填料拦截结构，可根据进水水质的差异灵活调整厌氧、缺氧、好氧段的格数分配，既可以按传统活性污泥法的流程布置推流路径，也可以切换为全混流模式应对高负荷进水冲击。池体顶部设置连续的操作巡检走道，走道边缘采用标准化的护栏安装接口，巡检通道宽度预留足够的运维操作空间，可满足日常巡检、填料补充、设备检修的通行需求，走道板采用防滑格栅结构设计，避免积水打滑的安全隐患。

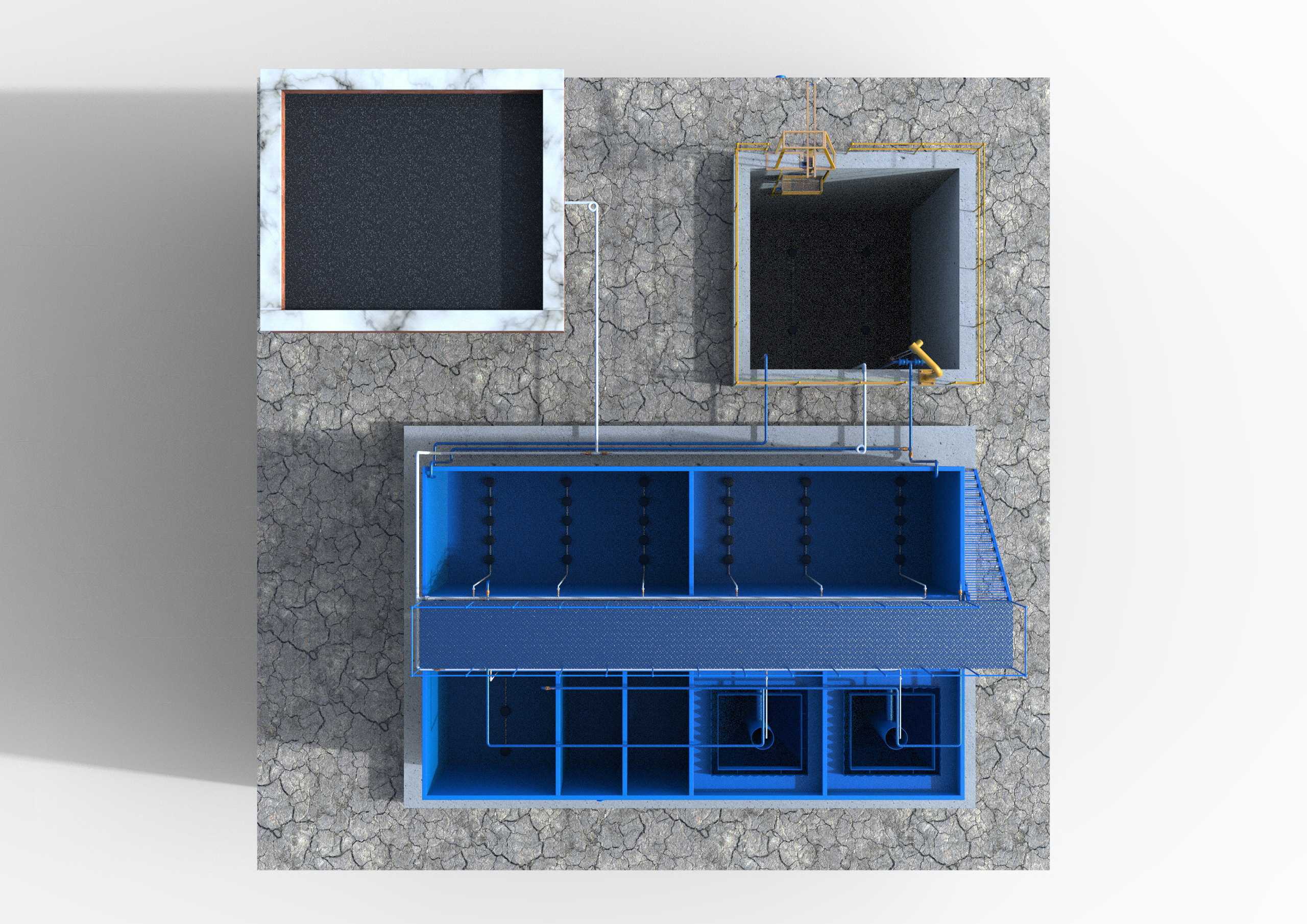

　　装置配套的进出水端设置独立的配水井与出水集水槽，配水井内部设置可调式溢流堰板，可通过调整堰板高度精准控制各格反应池的进水流量分配，避免短流现象影响处理效果；出水端设置填料拦截网，防止池内悬浮的生物填料随出水流失，拦截网采用快拆式固定结构，无需排空池体即可完成网面的清理与更换。相邻的砖砌附属构筑物为药剂投加与设备间，内部预留了加药装置、曝气风机的安装空间，墙体预留的穿墙套管位置与池体的管道接口一一对应，管道走向沿池体侧壁排布，既减少了管道的架空跨度，也方便后续的管道保温与维护作业。池体侧壁的人孔、排空口、取样口均按运维需求设置在便于操作的高度，排空口接至池体底部的集水坑，可在检修时快速排空池内存水；取样口沿水流方向间隔布置，可实时采集不同处理段的水样，监测工艺运行参数。从安装边界来看，整套装置的外轮廓尺寸充分考虑了常规道路运输的限界要求，整体模块可拆分运输后现场拼接，基础平台的荷载预留充分考虑了满水运行时的总重量，配套的吊装点设置在平台的受力主梁位置，避免吊装过程中出现结构变形。

　　在生物处理功能的实现上，池内的填料填充区域预留了足够的膨胀空间，适配K1等常用MBBR悬浮填料的流化需求，曝气系统的布置可保证填料在池内均匀流化，避免填料堆积造成的处理效率下降，同时池体的超高设计充分考虑了曝气时的液面抬升高度，防止运行过程中出现污水溢出的问题。整套结构的细节设计充分贴合污废水处理现场的实际运维需求，没有冗余的装饰性结构，所有外露部件均考虑了长期接触污水的防腐需求，钢结构部件的连接方式均采用便于更换的螺栓连接，减少现场焊接的防腐补口工作量，混凝土结构的壁厚与配筋预留足够的腐蚀余量，可满足长期户外运行的结构强度要求。
