油水分离用卧式浮渣收集筒体结构

　　在含油污水处理、金属加工液循环净化、餐饮隔油提升、船舶舱底水处理这类场景里，浮渣收集装置是前置预处理段的核心配套部件，它的作用不是直接完成油水两相的分离，而是把气浮、隔油环节上浮到液面的浮油、浮渣、悬浮絮状杂质定向归集，避免散浮的渣质随出水进入后续过滤单元，堵塞滤芯、影响分离膜的使用寿命。很多现场运维人员会忽略浮渣收集环节的设计合理性，比如收集口流速过高会把下层水相一同带出，过低则浮渣推不动积在池边发臭，筒体的安装角度、接口位置偏差，会导致浮渣回流、排渣不畅，这些细节都要在结构设计阶段反复校核。

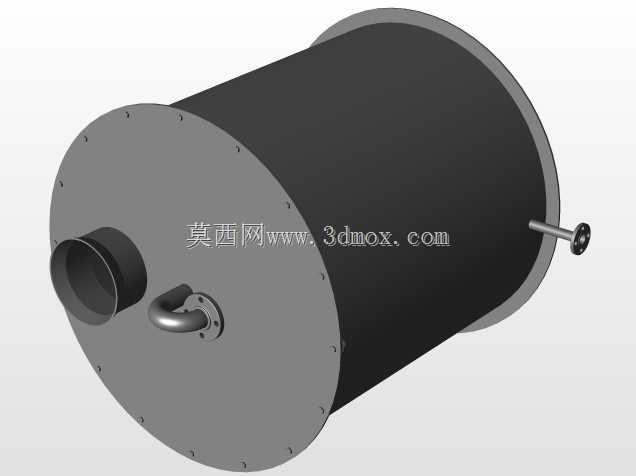

　　这款卧式浮渣收集桶采用圆柱卧式主体结构，两端采用平盖法兰式封板，相比锥底立式收集装置，卧式结构的安装高度更低，适合布置在隔油池、气浮池的侧边池壁上方，不需要额外架设过高的支撑平台，能适配现有老旧水处理设施的改造空间，不需要对原有池体结构做大规模改动。筒体侧面设置的大口径切向进料接口，采用法兰连接形式，对接池内的浮渣刮板导流槽时，浮渣混合液沿筒体内壁切向进入，利用旋流作用让密度较大的水相沿筒壁下沉回流，密度较小的浮油、浮渣则在筒体中心区域聚集，不会直接冲击筒体底部造成沉渣淤积。

　　筒体端面设置的小口径带手轮阀杆接口，是用于调节筒体内部的液位高度，通过手轮旋转调整阀芯开度，控制筒内回流到池体的水相流量，让筒内的浮渣层始终维持在进料口下方的合理区间，避免浮渣从溢流口跑料。筒体侧面设置的弯管式法兰接口，是浮渣的排放出口，对接外部的浮渣收集槽或者渣浆泵入口，弯管的弧度采用大曲率半径设计，避免纤维状浮渣、结块油泥在弯头处卡堵，法兰的密封面采用突面形式，配套耐油橡胶垫片就能满足常压工况的密封要求，不需要采用高压法兰结构，控制制造成本的同时也能降低安装难度。

　　设计过程中首先要确定筒体的有效容积，需要匹配前端气浮设备的浮渣产生量，按照常规每小时处理10立方含油污水的工况，浮渣产生量约为处理量的2%-3%，筒体的有效容积按照30分钟的浮渣储存量设计，就能避免频繁排渣的操作负担。筒体的壁厚根据常压容器的设计规范选取，采用普通碳钢材质做防腐衬里或者304不锈钢材质，就能满足大多数工况的耐腐蚀要求，不需要选用厚壁板材造成材料浪费。两端封板的螺栓孔采用均布设计，螺栓数量根据密封面的压紧力计算确定，保证封板拆卸清理时操作方便，同时密封面受力均匀不会出现渗漏。

　　安装边界方面，筒体的水平安装精度要控制在千分之二以内，进料接口的中心高度要和池内浮渣溢流堰的高度保持齐平，误差不超过5mm，否则会出现浮渣进不来或者进水过多的问题。排放接口的下方要预留至少300mm的操作空间，方便对接管道和后期拆卸维护，带手轮的调节端要预留足够的操作空间，保证运维人员站在池边就能完成液位调节操作，不需要爬到设备上方操作，降低运维的安全风险。筒体的顶部不需要设置额外的人孔，因为两端法兰封板可以整体拆卸，清理内部淤积的沉渣时拆开一端封板就能完成清理作业，相比开设人孔的结构，筒体的整体刚度更好，加工工序更简单。

　　实际使用过程中，这类浮渣收集桶不需要额外配置动力部件，完全依靠液位差和浮渣的自流特性完成收集作业，运行过程没有能耗，故障点极少，只需要定期打开端盖清理内部沉积的油泥和渣质即可。相比带动力的浮渣收集装置，这种结构的可靠性更高，适合在无人值守的水处理站点长期运行，不会因为电机故障、传动件磨损导致浮渣收集失效。在金属加工液循环系统中，这类收集桶还可以配套磁性吸附组件，吸附浮渣中夹带的铁屑杂质，避免铁屑进入后续的过滤系统划伤过滤元件，拓展设备的适用场景。
