卫生级不锈钢夹紧隔膜阀三维结构

　　这款夹紧式隔膜阀的结构设计完全围绕卫生级流体输送场景的核心需求展开，区别于普通截止阀的内腔贯通结构，其核心密封逻辑是通过软质隔膜将阀体内腔与驱动部件完全隔离，从根源上避免了传动部位的润滑脂、金属磨损碎屑进入工艺管路造成介质污染，这一特性让它在制药、食品饮料、高纯水处理等对介质洁净度有严苛要求的管路系统中成为核心控制部件。从实际安装场景来看，这类阀门多搭配卫生级快装卡盘使用，两端法兰式的夹紧连接结构不需要额外焊接管路，安装时只需将管路端口与阀体两端的密封面对齐，套上标准卡箍拧紧即可完成固定，后期拆卸清洗、更换易损件的操作效率远高于螺纹连接或焊接式阀门，完全符合洁净管路定期拆洗消杀的作业要求。

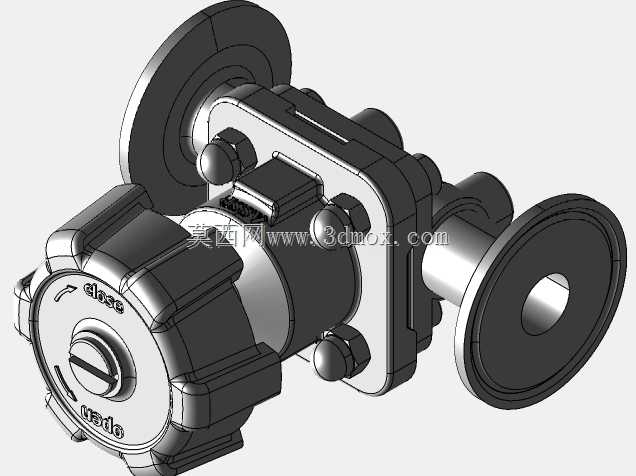

　　从功能实现逻辑来看，顶部的黑色防滑手轮通过螺纹传动带动阀杆做上下直线运动，阀杆下端直接压合在隔膜中心位置，当手轮顺时针旋转时，阀杆下行推动隔膜紧贴阀体底部的密封堰，完全截断管路通路；逆时针旋转手轮时，阀杆上行，隔膜依靠自身弹性复位，管路恢复导通。整个驱动过程中，阀杆、弹簧等金属运动部件全部被隔膜阻隔在介质流道之外，流道内壁没有任何死角、凹槽或者螺纹缝隙，不会残留介质滋生细菌，内壁抛光精度达到卫生级要求后，消杀作业时冲洗介质可以完全带走所有残留，不存在清洁盲区。

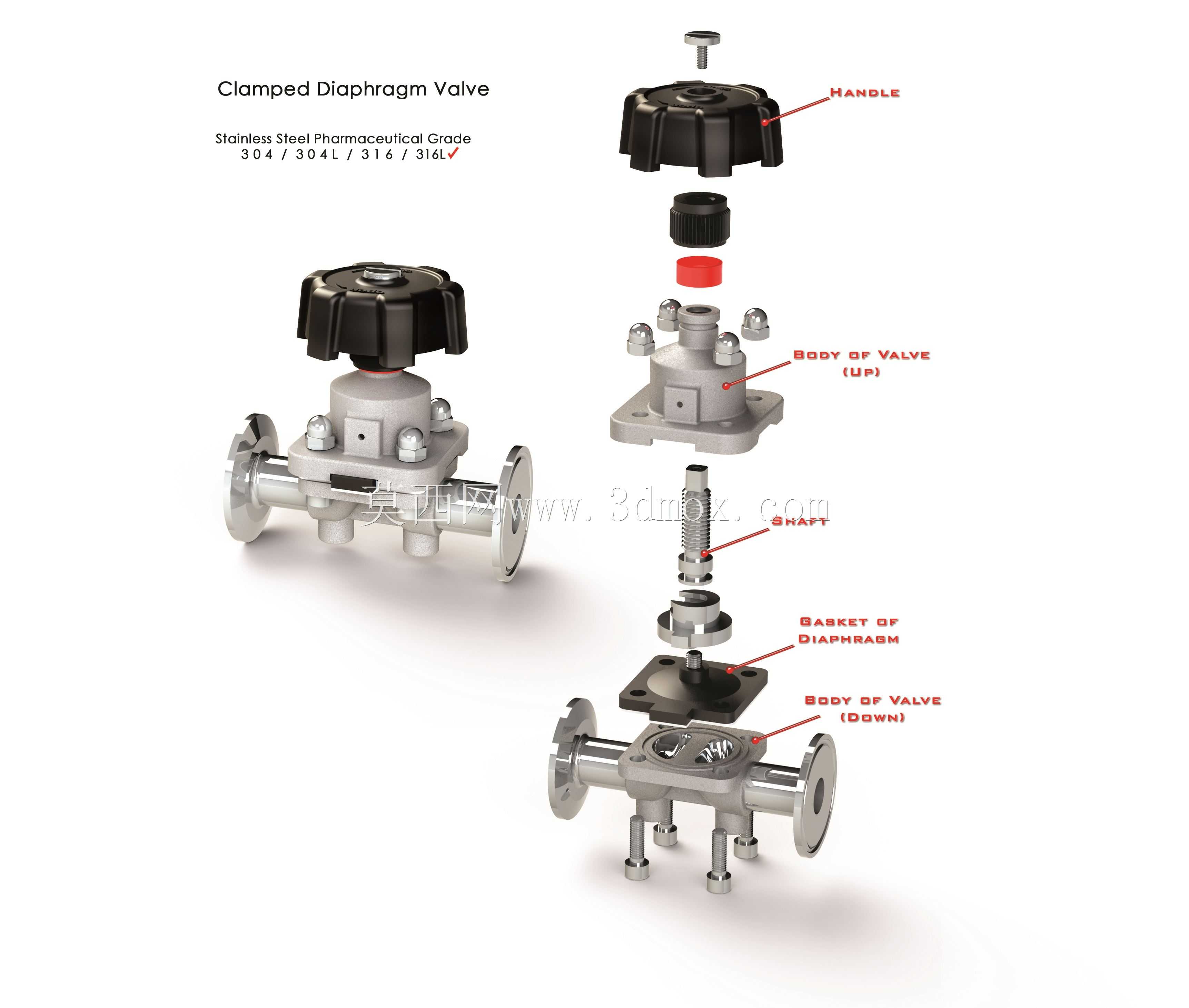

　　拆解整个模型的结构细节可以看到，阀体分为上下两部分，中间通过四周的紧固螺栓实现夹紧固定，隔膜被压紧在上下阀体的结合面之间，不需要额外添加密封垫片就能实现结合面的静密封，减少了密封件的数量也降低了潜在的泄漏点。手轮与阀杆的连接位置设置了防松结构，避免频繁开关操作后手轮出现松动脱落；阀杆外围的弹簧可以提供稳定的复位力，保证隔膜开启时能够完全抬升到设计高度，不会出现半开状态导致的流道缩径、介质流阻增大的问题。从安装边界尺寸来看，这款阀门的整体高度控制在手动操作的舒适区间，手轮直径符合人工手动操作的力矩要求，不需要额外加装辅助手柄就能实现可靠的开关动作，阀体两端的连接端面同轴度公差控制在较高精度范围内，安装后不会出现管路错位、密封面偏压导致的泄漏问题。

　　在实际选型应用中，这类阀门的流道设计为全通径结构，介质通过时的流阻远小于普通截止阀，对于含有少量颗粒的粘稠介质也有很好的通过性，不会出现颗粒卡滞密封面的问题。隔膜作为唯一的易损件，更换时只需要拆开上下阀体的连接螺栓，取出旧隔膜更换新件后重新对称拧紧螺栓即可，不需要将整个阀门从管路上拆下，大幅降低了后期维护的时间成本。设计过程中需要重点关注隔膜的压缩量控制，阀杆的下行行程需要经过精确计算，既要保证隔膜压紧时能够实现零泄漏，又要避免压缩量过大导致隔膜产生过度的永久变形，缩短使用寿命；同时上下阀体的密封面粗糙度需要达到对应要求，不能有径向的划痕或者凹坑，否则会在夹紧时损伤隔膜，影响密封效果。

　　从管路布局的角度来看，这款阀门的结构紧凑，横向安装尺寸小，在排布密集的卫生级管路上可以节省大量安装空间，不管是水平管路安装还是垂直管路安装都能稳定工作，手轮的操作方向可以根据现场实际空间进行调整，不会因为安装位置受限导致操作不便。阀体采用304或者316L不锈钢材质加工，能够耐受常规的酸碱消杀试剂腐蚀，满足洁净车间的日常消杀作业要求，外露的金属表面都经过钝化处理，不会在长期使用过程中出现锈蚀脱落污染介质的问题。
