1000升集成式氯化消毒加药装置

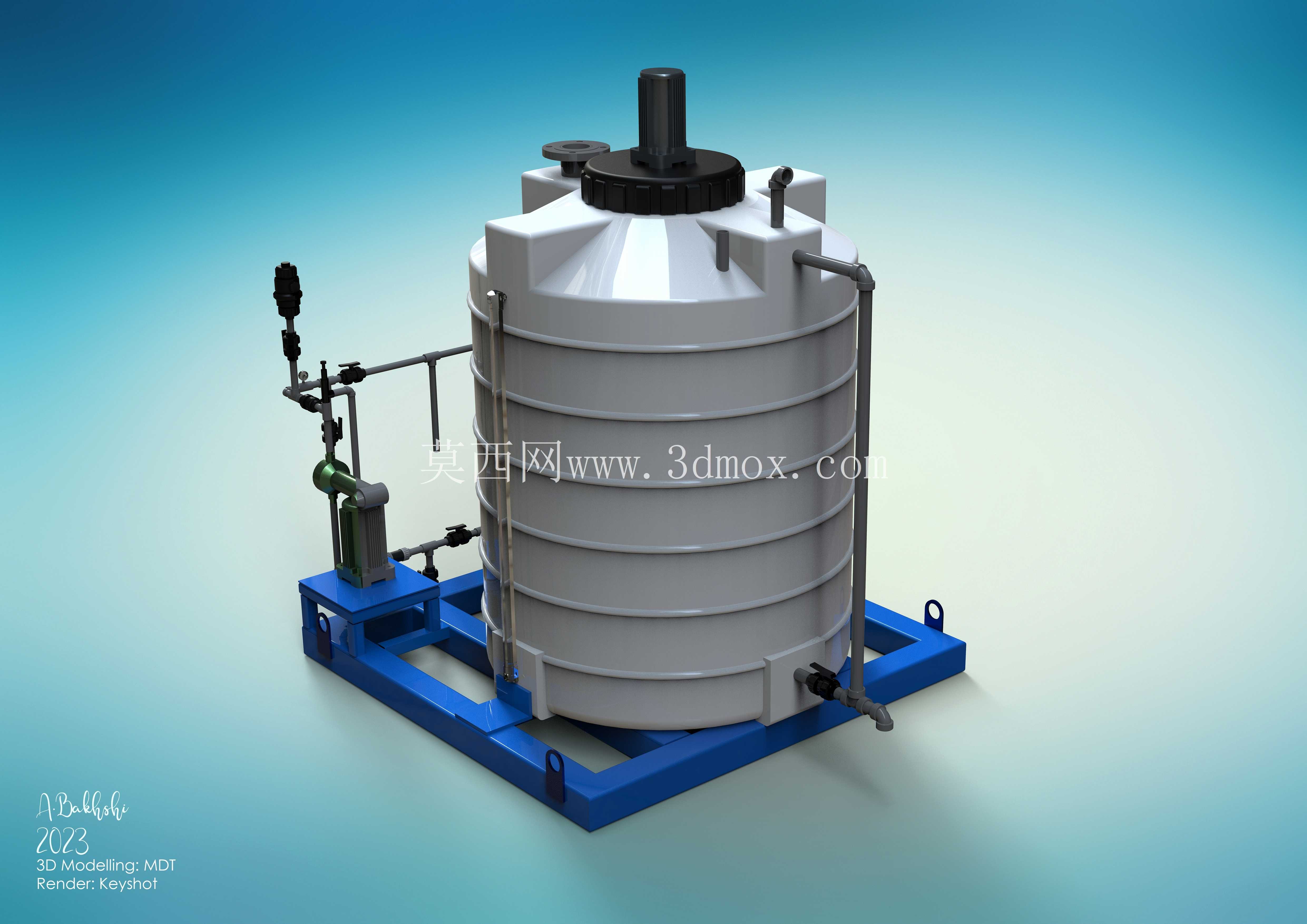

这套1000升规格的氯化消毒集成装置，主要面向中小型水处理场站的末端消毒工序设计，常见应用场景涵盖市政供水末梢补氯站点、小型工业循环冷却水系统、中小型污水处理厂出水消毒段，也可适配泳池水循环、养殖水体消杀等需要精准投加氯系消毒剂的工况。整套设备采用撬装集成式设计思路，核心储液单元选用立式PE滚塑储罐，罐体做环形加强筋结构，在1000升额定容积下可耐受满液状态的静液压载荷，同时避免长期接触氯系消毒剂产生的腐蚀溶胀问题，罐体顶部预留电机安装位、加料口与排气接口，其中搅拌电机采用立式直联结构，桨叶延伸至罐体下部1/6液位区间，可保证粉剂或高浓度原液投加后充分混合，避免消毒剂沉积浓度不均。

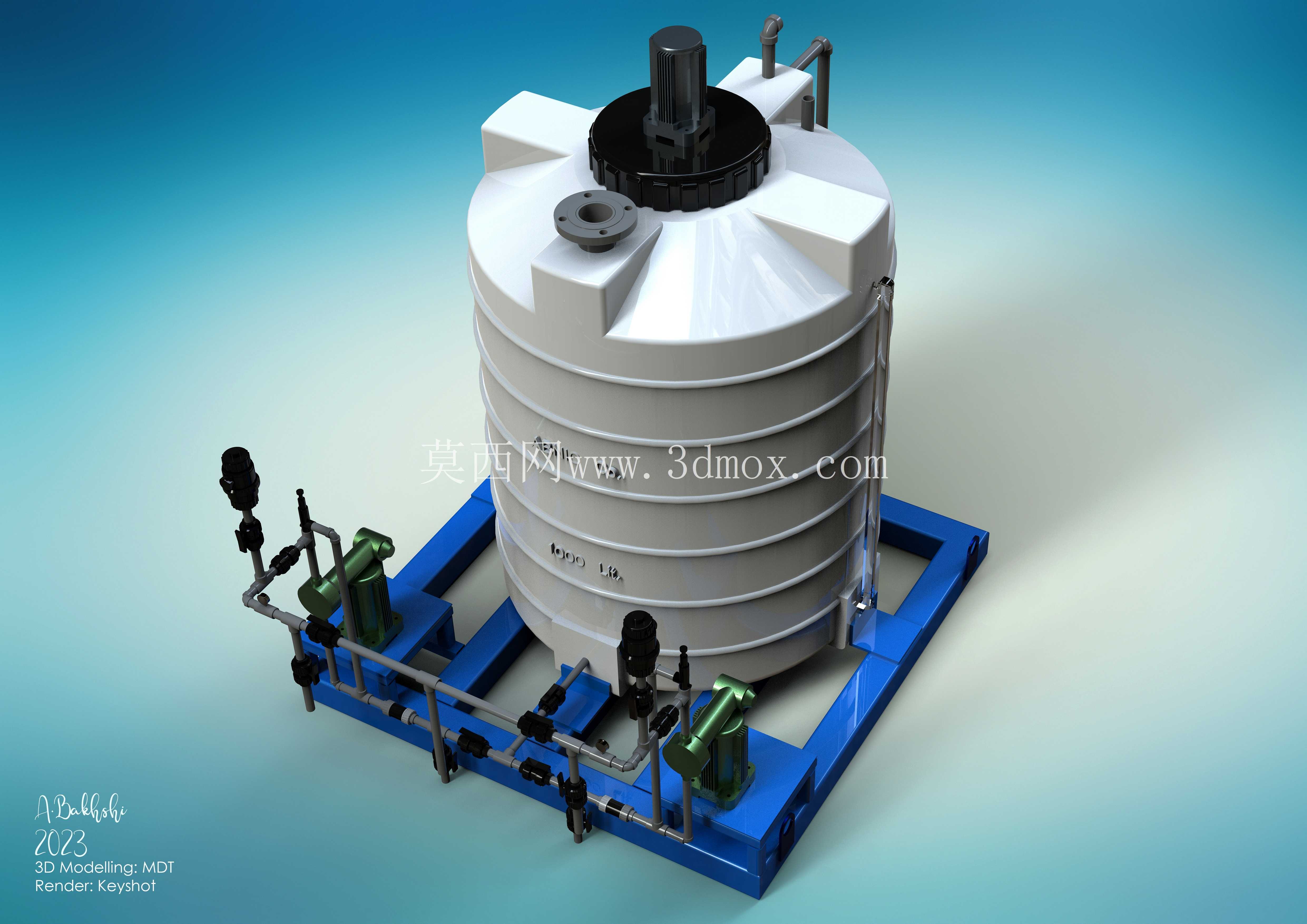

从安装边界来看，整套装置的承载底座采用型钢焊接成型的蓝色撬装框架，所有管路、泵组、阀件均集成在底座投影范围内，无需现场额外做分散安装的基础找平，现场仅需对接进液、出液、供电三个接口即可完成投用，大幅缩减现场安装的施工周期。管路系统采用UPVC耐腐管材配置，每台计量泵的进出口端均设置Y型过滤器、背压阀与止回结构，可避免停泵时管路内的消毒液回流，同时过滤药液中可能存在的未溶解颗粒，防止计量泵单向阀卡滞导致投加精度失准。装置配置两台隔膜式计量泵，一用一备的冗余设计可满足连续运行工况下的检修需求，单泵投加量可根据实际消杀需求调节冲程长度，适配不同流量水体的余氯浓度控制要求。

设计过程中充分考虑了日常运维的操作空间，罐体侧面爬梯与顶部护栏做一体化集成，运维人员可直接通过爬梯抵达顶部完成加料、设备点检操作，无需额外搭设操作平台。管路阀件的布置预留了足够的扳手操作空间，所有法兰与活接位置均避开框架支撑结构，后期更换密封件、检修阀件时无需拆解周边管路。储罐底部设置排空接口，与底座上的排污管路连通，设备停运检修时可将罐内残留消毒液完全排空，避免长期积液产生的结晶堵塞管路。整套装置的重心控制在撬装底座中心区域，吊装转运时可直接通过底座预留的吊耳起吊，无需额外做重心平衡调整，运输过程中不会出现侧倾风险。

在功能适配性上，这套装置可兼容次氯酸钠溶液、二氧化氯活化液等多种常用氯系消毒剂，罐体材质的耐腐性能可满足不同浓度消毒剂的长期存储要求，不会出现普通金属罐体的腐蚀渗漏问题。管路上预留的流量、压力检测接口，可根据用户需求加装在线监测仪表，实现余氯浓度联动自动投加，无需人工频繁调节泵组参数。底座的型钢框架做了加厚处理，可承受满液状态下罐体加介质的总载荷，即使放置在未做硬化处理的临时场地，也不会出现框架变形导致的管路对位偏差问题。
