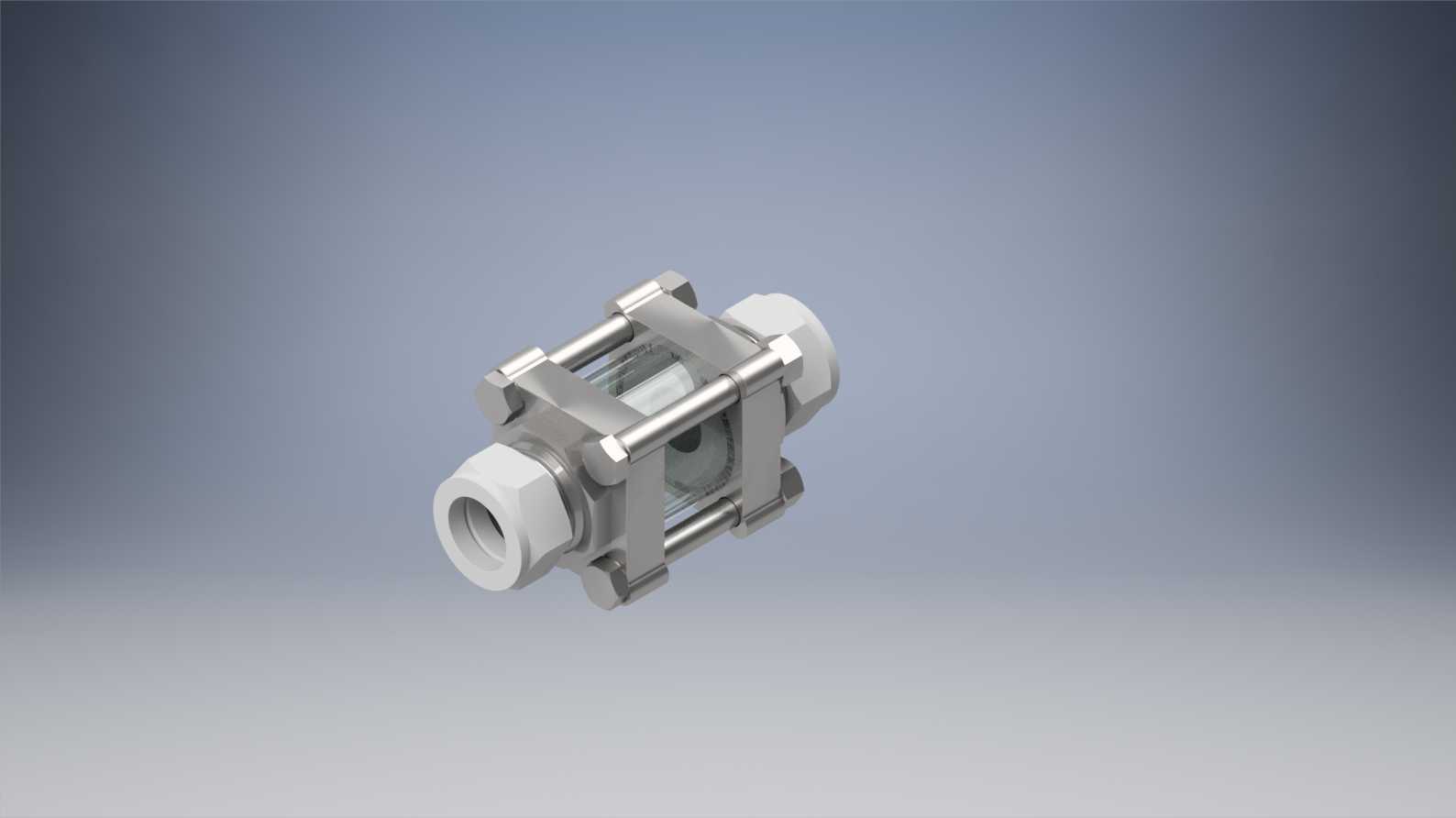

25mm Hy-Lok管件连接式管道观察视窗

在流体输送管路系统的设计与运维环节，可视化观测需求始终是管路配置中不可忽视的部分，这款适配25mm Hy-Lok标准管件的观察视窗，正是针对中小管径洁净流体、腐蚀性流体管路的观测需求开发的结构件。从实际应用场景来看，这类视窗常被部署在制药纯化水回路、精细化工试剂输送管线、实验室流体试验台、食品级流体输送管路中，用来直观观测管内流体的流动状态、是否存在气泡、杂质沉积、相变分层等情况，无需拆解管路就能完成运行状态排查，大幅降低管路运维的拆检成本。

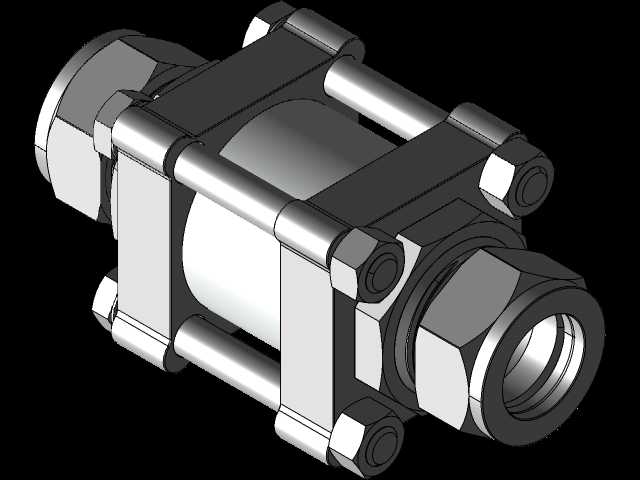

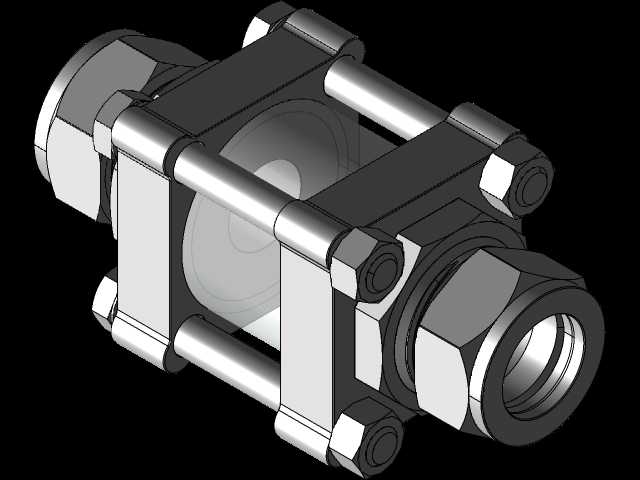

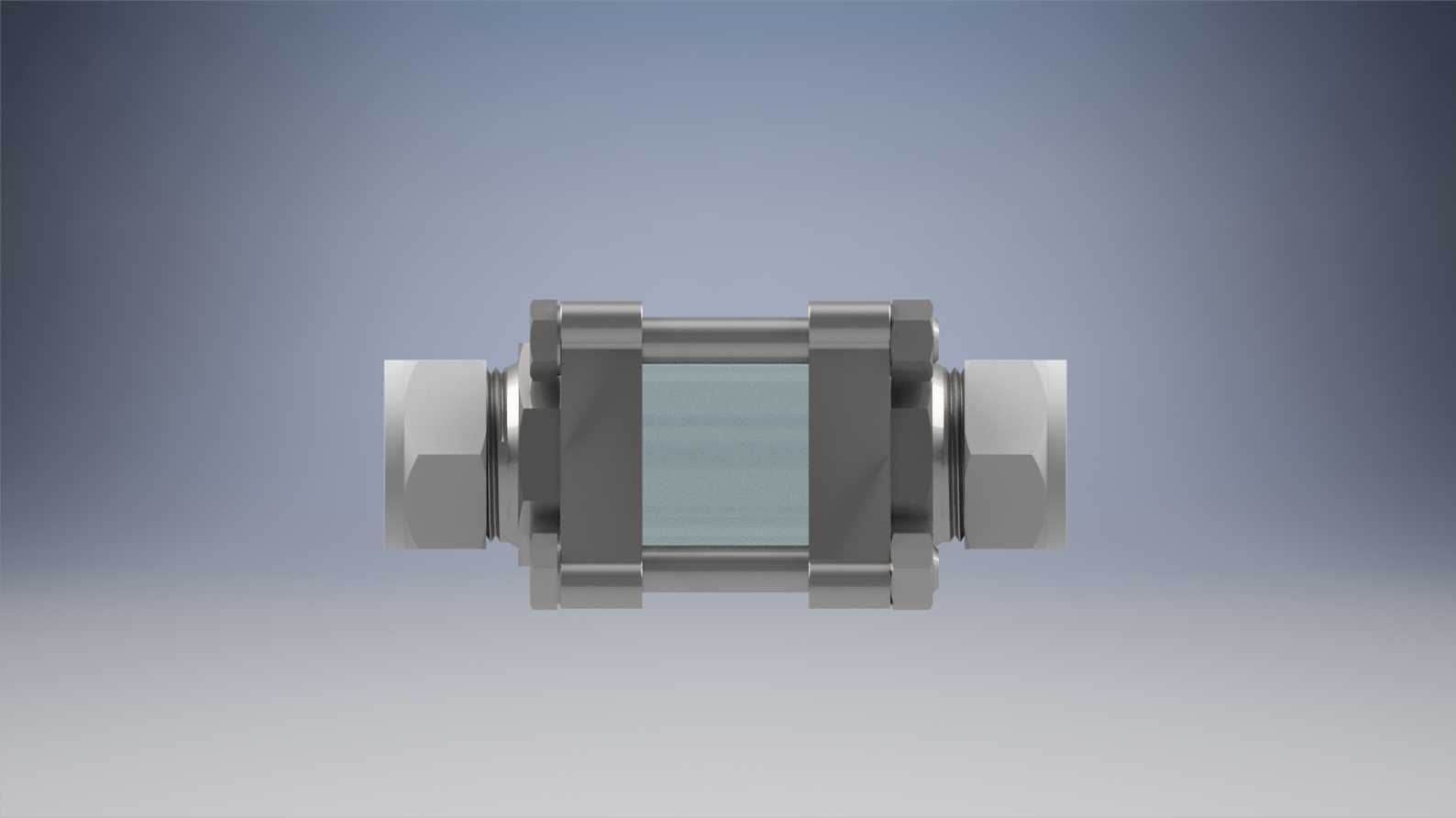

从结构设计思路来看，这款视窗采用对夹式拉杆锁紧结构，外壳部分选用CF8M与316L不锈钢材质，适配多数腐蚀性流体的输送工况，避免长期接触流体产生锈蚀污染介质；中间观测窗体采用硼硅酸盐玻璃，具备良好的耐压性能与透光性，同时能耐受一定范围的温度波动，不会因常规工况下的温变产生开裂；密封垫圈选用PTFE材质，兼具耐化学腐蚀与良好的密封形变能力，在拉杆锁紧的压力下能充分填充壳体与玻璃窗体之间的装配间隙，杜绝管路跑冒滴漏问题。两端的连接结构完全适配Hy-Lok标准25mm卡套式管件，安装时无需额外焊接法兰，直接与同规格管路卡套接头对接即可，能大幅压缩现场安装的作业时长，也避免焊接过程产生的焊渣残留污染管路内部。

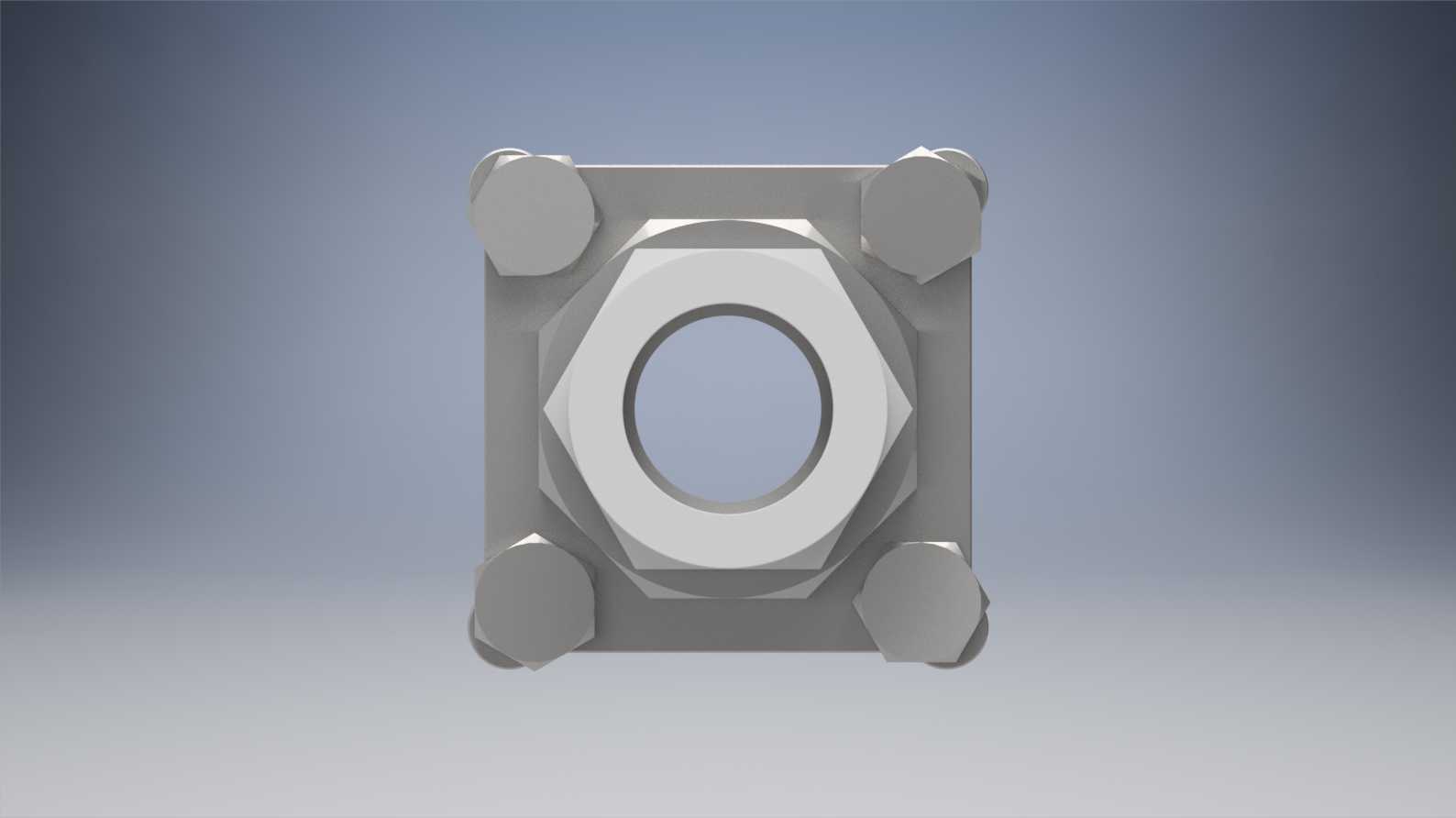

在安装边界与尺寸适配方面，这款视窗的整体通径与连接端完全匹配25mm管径的管路，整体径向尺寸控制在紧凑范围内，不会在密集排布的管路群中占用过多安装空间，对夹拉杆的布局避开了管路安装的操作空间，使用常规扳手就能完成锁紧与拆装作业。结构设计上充分考虑了管路运行中的受力情况，四根对称布置的锁紧拉杆能均匀施加锁紧力，避免玻璃窗体因局部受力不均产生应力碎裂，同时整体结构的流道设计与连接管件保持同轴，不会在视窗段产生明显的流阻突变，减少流体输送过程中的压损，也避免介质在视窗段形成滞留死角，降低流体残留变质的风险。对于结构设计从业者来说，这类视窗的建模过程需要重点关注密封槽的尺寸公差、玻璃窗体的安装间隙、锁紧拉杆的受力均匀性，同时要保证连接端的尺寸与对应标准管件完全匹配，避免现场安装时出现对接错位、密封失效的问题；对于设备选型人员来说，这款视窗适配的工况压力、温度范围覆盖多数常规中小管径流体输送场景，安装维护便捷，是管路可视化改造、新建设备管路观测点配置的合适选择。
