固体物料输送用旋转给料阀结构设计

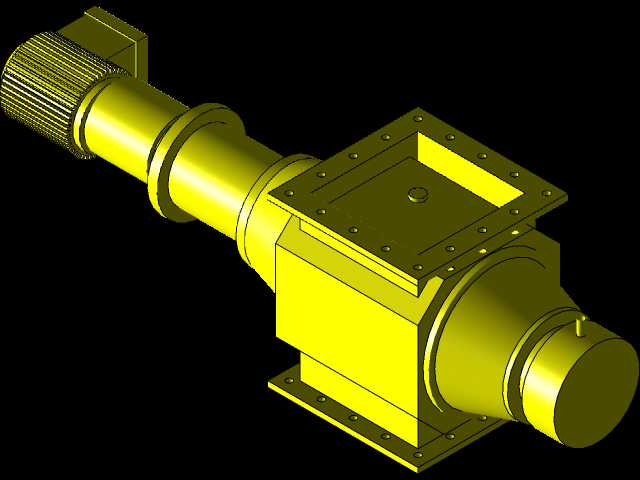

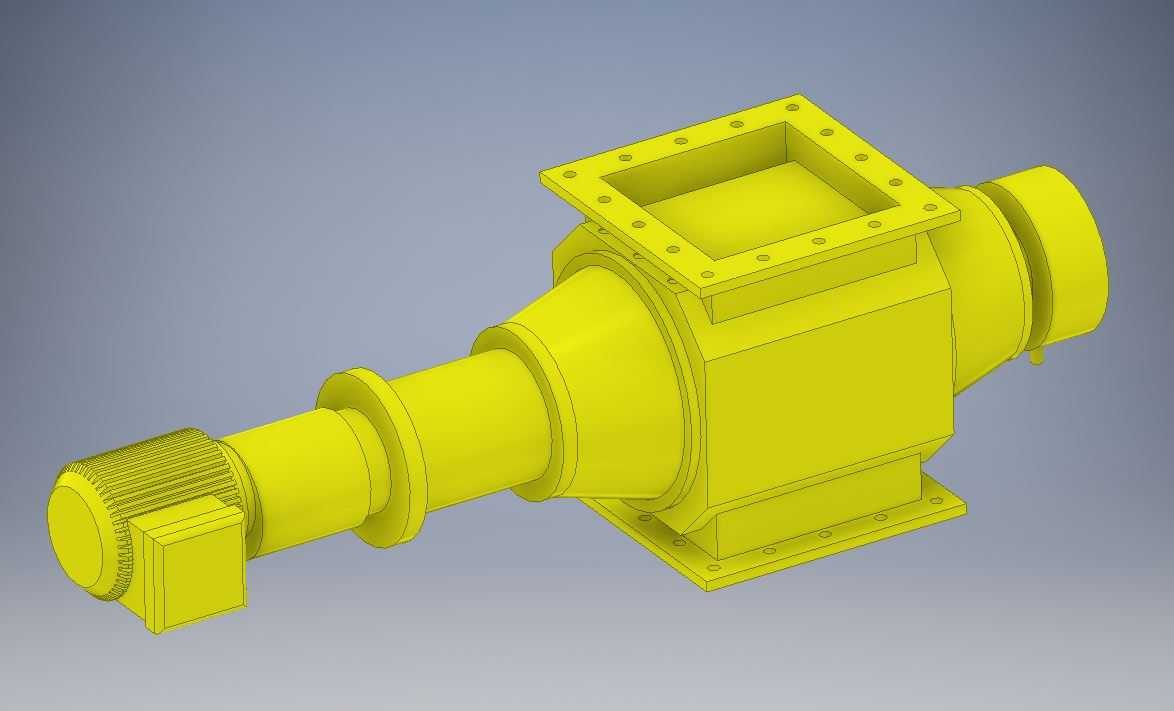

在粉体加工、粮食储运、化工原料输送这类涉及散状固体物料处理的生产场景中，旋转阀是承担定量给料、锁气隔断功能的核心部件，常安装在料仓出料端、气力输送管路的进料节点，既要保证上部料仓的物料均匀连续落入下游输送通道，又要阻断上下段的气压串通，避免气力输送系统漏风泄压影响输送效率，或是粉尘外溢造成车间环境问题。这款旋转阀的整体结构采用卧式布局，驱动端设置在阀体侧方，通过直联减速结构带动转子转动，相比皮带传动的结构，整体安装长度更短，适合安装空间局促的生产线改造场景。阀体上部采用方形法兰接口，匹配常规方形料仓的出料口尺寸，法兰面预留均匀分布的螺栓孔位，安装时可直接与料仓出料端的配对法兰通过螺栓紧固，密封面可根据物料特性加装橡胶或四氟垫片，避免粉料从连接缝隙泄漏。阀体下部同样设置方形安装底座，底座上的安装孔可配合地脚螺栓固定在设备机架或是输送管道的支架上，安装时需注意保证阀体水平度，避免转子偏心转动造成叶片与阀体内壁刮擦，长期运行出现磨损漏风的问题。阀体的转子采用多格仓式结构，转子叶片与阀体内壁的间隙控制在极小范围内，转动过程中每个格仓随转子转动到上部时承接料仓落下的物料，转到下部时依靠重力将物料卸入下游通道，相邻格仓之间的叶片始终与内壁贴合，保证上下腔室的气压隔断，即使在负压气力输送工况下也能有效减少漏风率。驱动端的减速电机与转子轴之间采用密封结构，避免细粉料渗入轴承部位造成轴承卡涩，轴承座预留注油孔位，日常维护时可直接加注润滑脂，无需拆解阀体即可完成保养作业。设计过程中针对不同物料的特性，可调整转子叶片的数量与间隙，比如处理流动性好的塑料粒子、粮食颗粒时，可适当放大间隙避免颗粒卡滞，处理超细粉体时则需要缩小间隙提升锁气效果，阀体的过流部位全部做圆弧过渡，没有直角死角，避免物料残留堆积造成物料变质或是交叉污染。进出口的法兰尺寸可根据现场管路规格做适配调整，既可以对接方形料仓，也可通过变径接头连接圆形输送管道，整体结构没有易损的复杂部件，日常运行仅需定期检查轴承润滑与叶片磨损情况，维护成本较低，适合长时间连续运行的生产工况。
