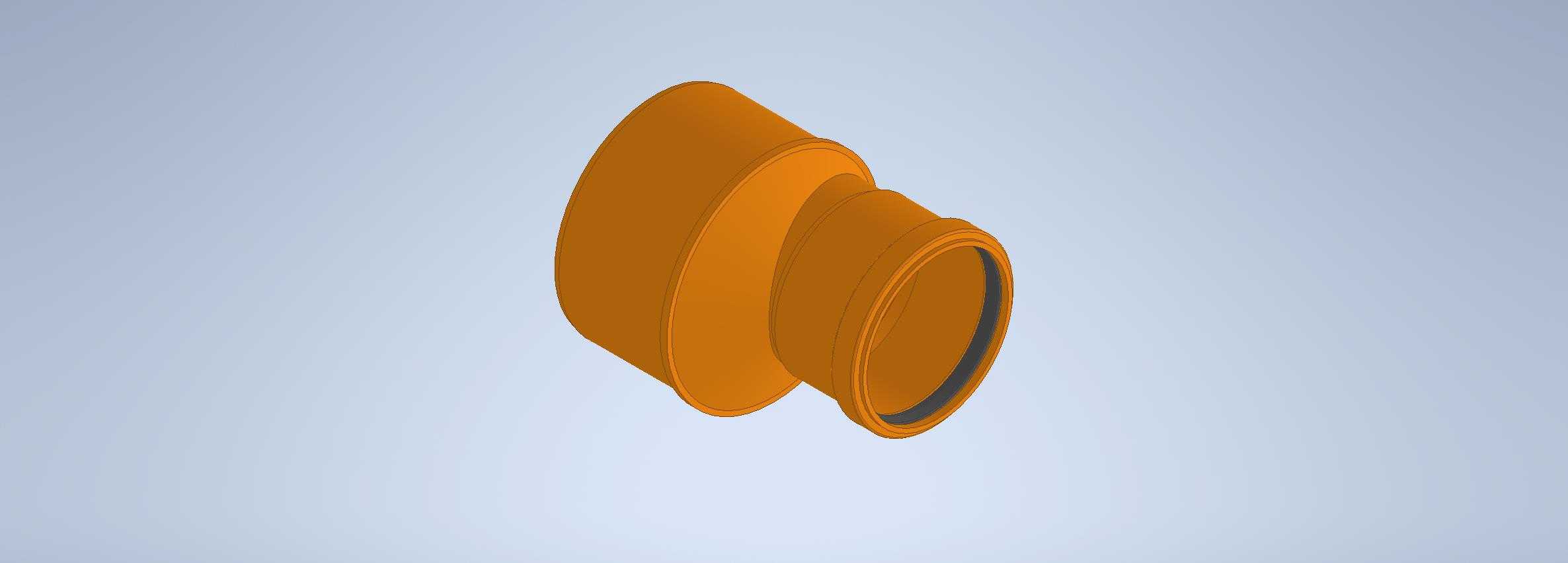

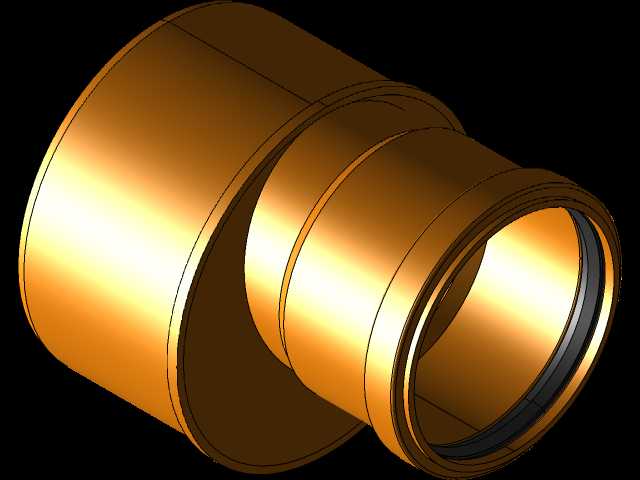

DN160转DN110异径KG管道适配器结构

在市政给排水、化工流体输送、农田灌溉等管路布设场景中，不同公称通径管道的衔接一直是管路施工里的常见需求，这款异径适配器正是针对DN160与DN110两种规格管道的对接需求设计，解决同材质或适配材质管路变径连接的密封与同轴度问题。从实际使用场景来看，这类适配器常应用在室外管网分支变径段、设备进出水口与管路口径不匹配的过渡位置，相比现场焊接变径或者采用多接头拼接的方案，一体式适配器能减少管路泄漏点，降低施工时的对位难度。产品整体采用同轴变径结构，大端适配DN160规格管道，小端适配DN110规格管道，两端均设计有适配对应管道外径的承插结构，承插内壁预留了密封件安装槽位，安装时配合对应规格的橡胶密封圈，即可实现管路的静密封，满足常规压力下的流体输送密封要求。设计过程中优先考虑了安装的便捷性，整体外形为平滑过渡的锥段加两端直承口结构，没有突兀的结构凸起，既减少了流体在变径位置的紊流阻力，也避免了安装时与周边管路、固定支架产生结构干涉。两端承口的长度经过匹配对应管道的标准插入深度设计，保证管道插入后有足够的接触面积，既可以承受管路轴向的轻微窜动，也能保证密封件的压缩量处于合理区间，不会因为插入深度不足导致密封失效，也不会因为插入过深挤压密封件造成永久变形。从安装边界来看，产品最大外径位于大端承口的外侧凸缘位置，这个凸缘一方面可以作为管道插入时的定位止挡，保证两端管道的插入深度一致，另一方面也可以在管路检修拆卸时作为施力点位，方便将适配器从管道上拔下。变径锥段的锥度采用平缓过渡设计，避免通径突变造成的流体压损过大，同时锥段的壁厚与两端承口保持一致，保证整体结构强度均匀，在承受管路内压时不会出现应力集中的薄弱位置。实际选型时，只要确认对接的两种管道公称通径分别为DN160与DN110，且管道外径符合对应公称通径的标准尺寸，即可选用该适配器完成过渡连接，安装时无需复杂的专用工具，只需在管道插入端涂抹适量润滑脂，对齐后平稳推入至两端抵到凸缘止挡位置即可完成装配，大幅缩短管路变径位置的施工周期。
