Hy-Lok法兰式10mm卡套管接头结构

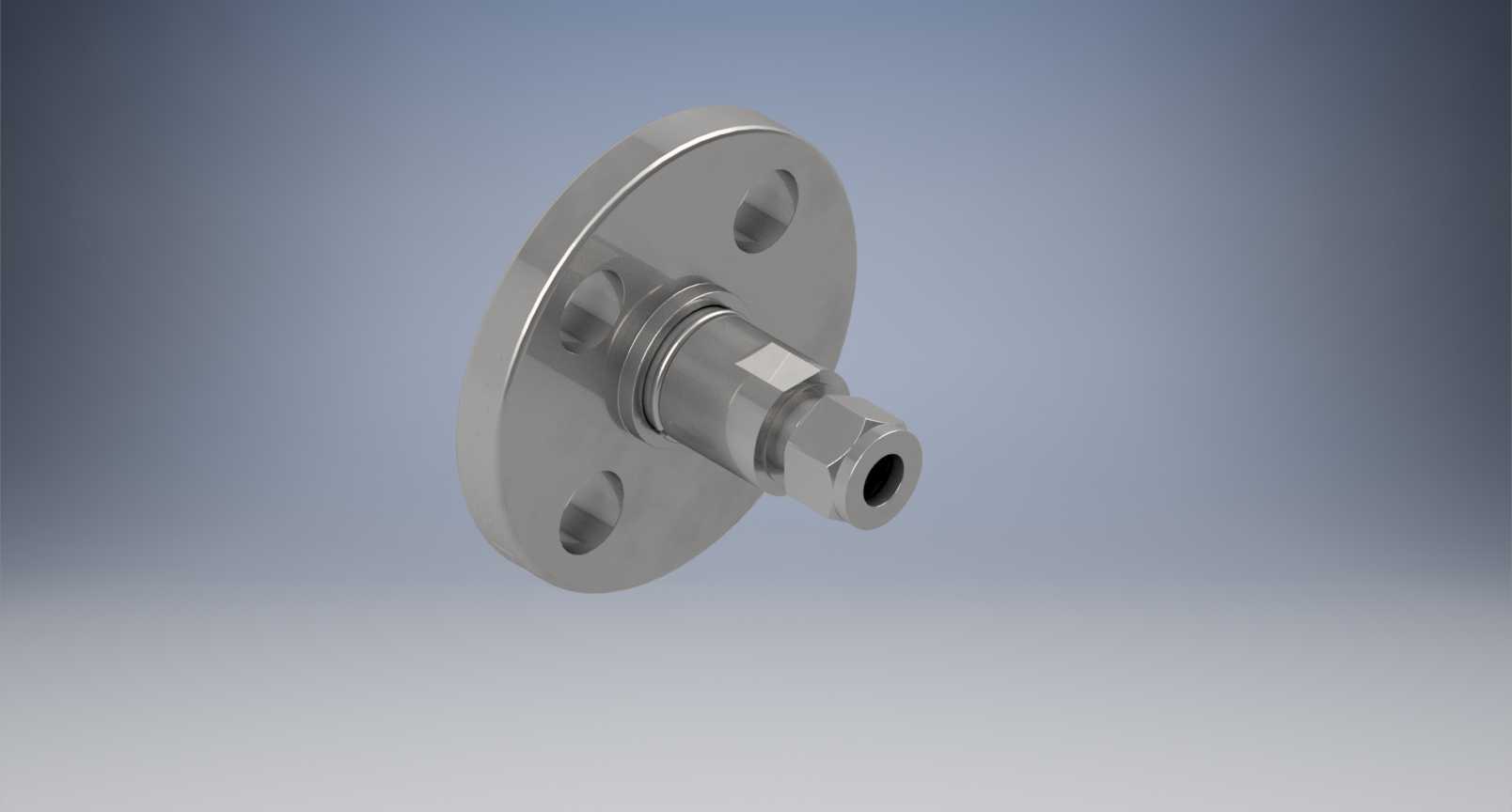

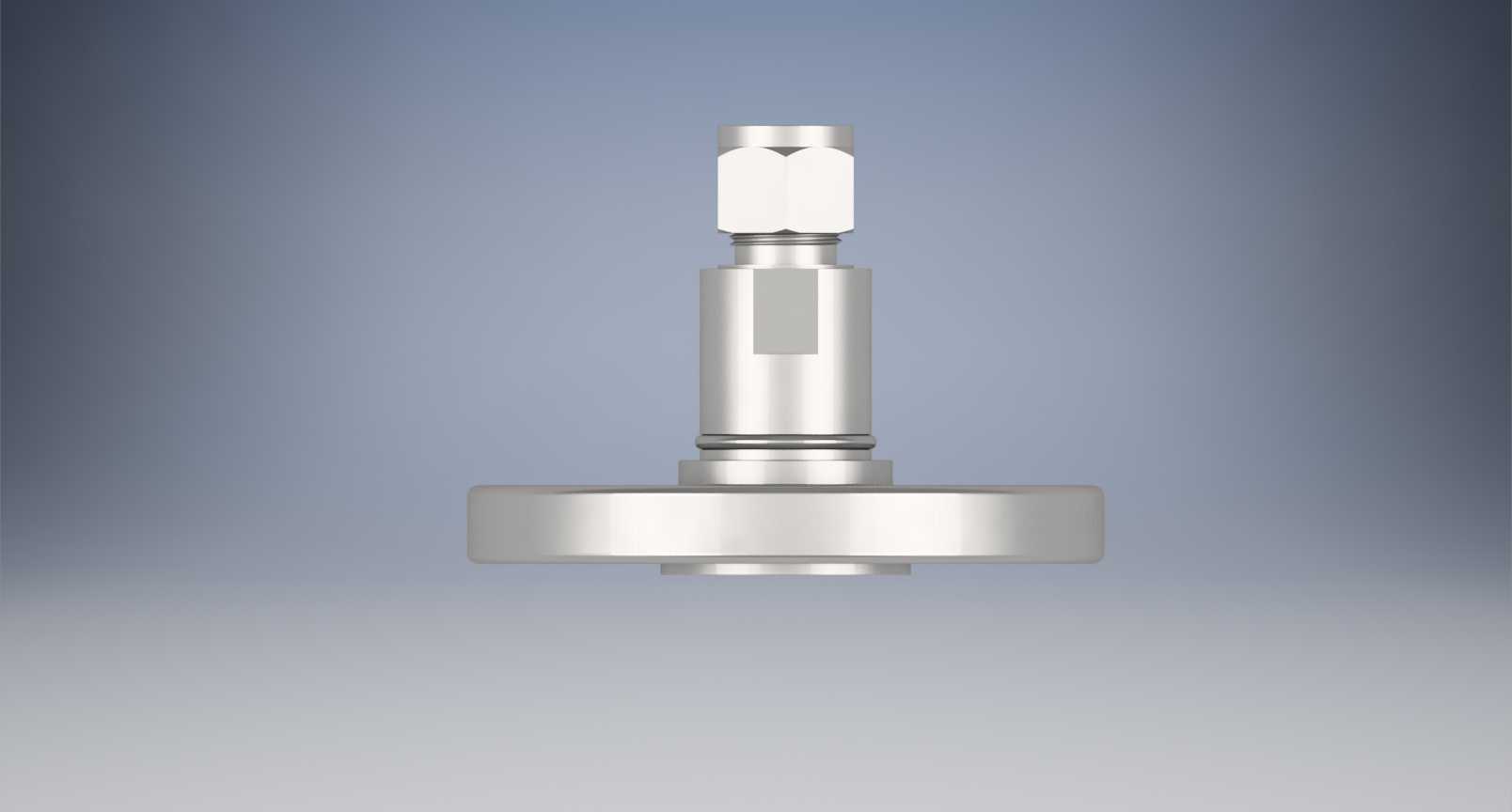

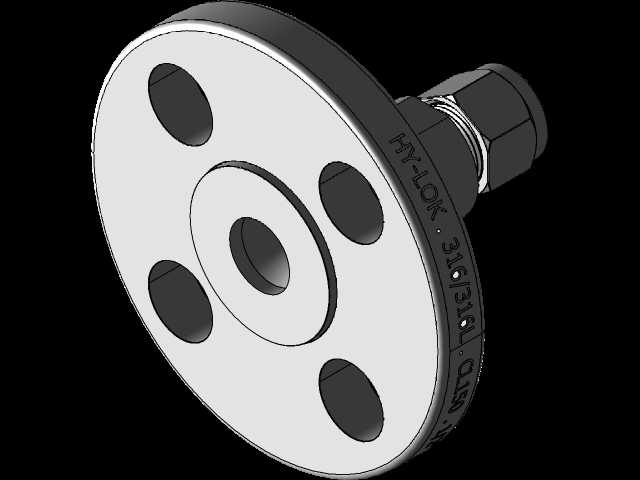

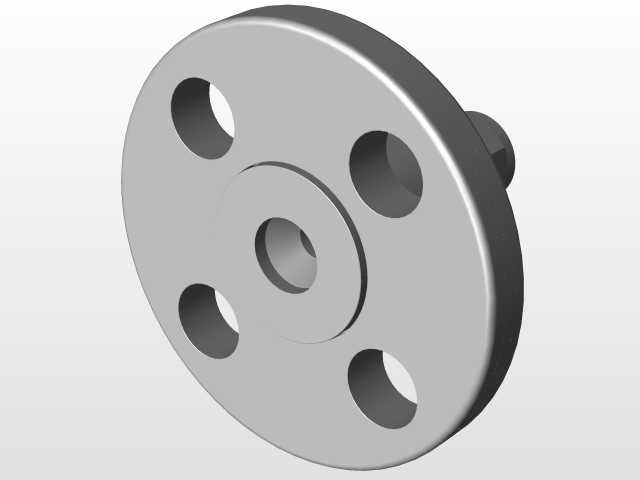

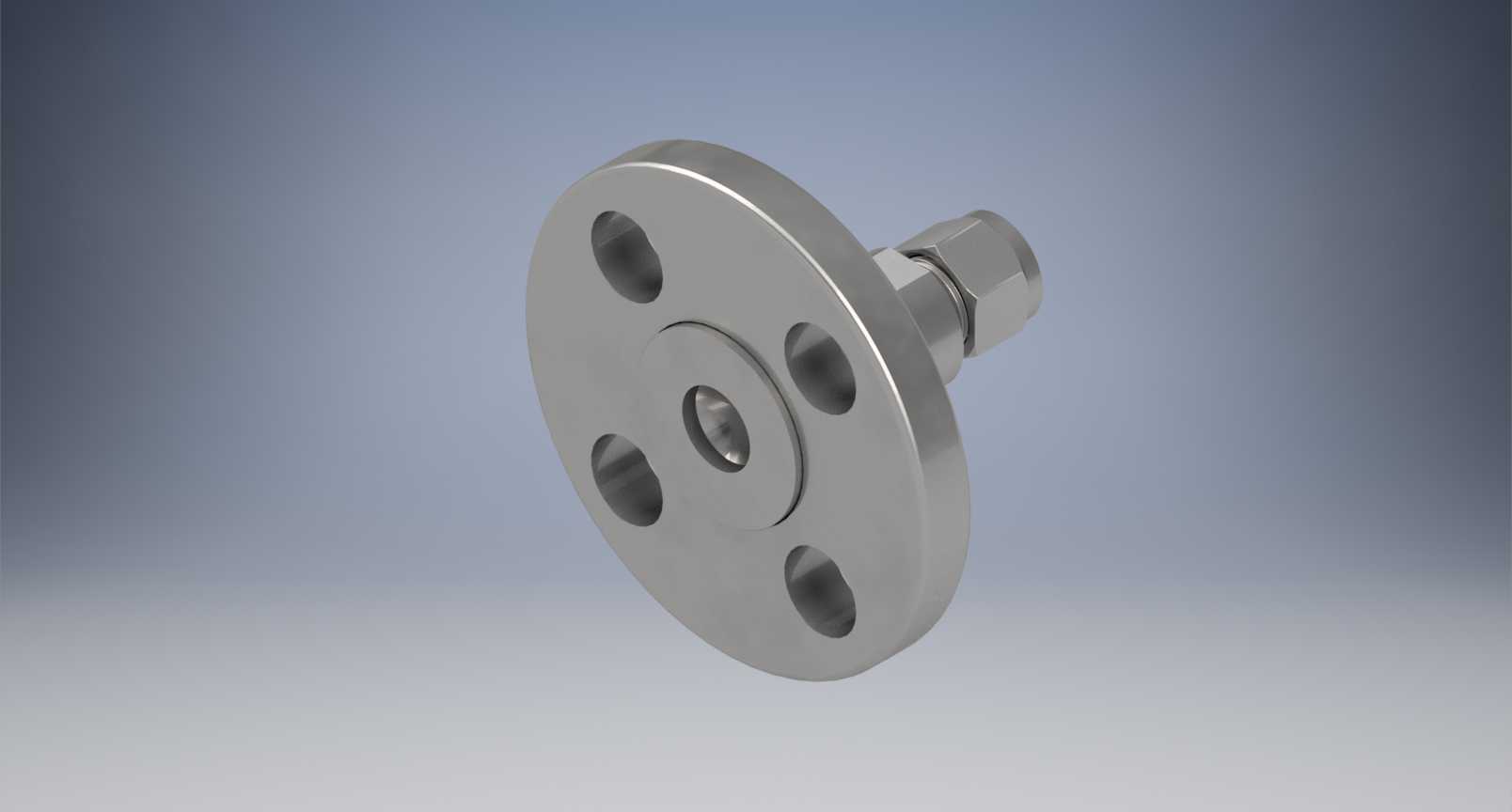

在流体输送管路系统的搭建作业中，法兰式管接头是实现不同规格管路、管路与设备端可靠连接的核心部件，这类接头常应用在液压动力站、工艺流体输送管线、实验室气路系统、工业气体充装管路等场景中，需要同时兼顾连接密封性、装拆便捷性与压力耐受能力。本次涉及的这款接头为法兰端转卡套端结构，法兰连接端适配ANSI 1/2英寸150磅级的法兰安装界面，卡套端适配10mm外径的金属硬管，可直接实现标准法兰接口与常规外径卡套管路的过渡连接，无需额外加工转换接头，能有效减少管路中的连接节点数量，降低潜在泄漏风险。从结构设计逻辑来看，接头的法兰端采用标准凸面法兰结构，法兰盘上均匀分布三个螺栓过孔，安装时可通过配套螺栓与对接法兰紧固，配合法兰密封垫实现端面静密封，这种连接方式可承受中等压力等级的流体载荷，同时具备良好的对中性能，安装时无需反复调整管路角度即可完成对位。卡套端采用双卡套式密封结构，核心密封原理是通过拧紧螺母驱动前后卡套径向收缩，均匀咬合在10mm外径的管体外壁，同时在卡套与接头本体、卡套与管体之间形成多道线性密封，这种密封结构无需在管端加工螺纹或焊接，装拆过程不会损伤管体，可重复装拆多次仍保持密封性能，适合需要频繁调整管路布局的试验台架、模块化流体设备场景。从安装边界来看，法兰盘的外径尺寸匹配1/2英寸150磅级法兰的标准尺寸，螺栓孔分布圆直径符合对应法兰标准，安装时法兰端面与对接面的平行度偏差需控制在标准允许范围内，避免密封垫受压不均导致泄漏；卡套端的装配空间需要预留足够的螺母拧紧操作空间，避免周边结构干涉扳手操作，接头整体的轴向长度较短，可在紧凑的管路布局中使用，不会占用过多安装空间。接头本体采用金属材质加工，流道内部做了平滑过渡处理，可减少流体流经时的压损，避免流道内出现介质滞留死角，适合输送洁净气体、液压油、低压工艺流体等介质，在半导体气路、小型液压设备、实验室分析仪器的管路搭建中都能适配。建模过程中严格还原了各部件的配合关系，法兰端面的密封凸台、卡套的刃口角度、螺母的拧紧行程都按照实际产品的装配公差做了还原，可直接用于管路布局的干涉检查、装配模拟，也可作为管接头选型阶段的结构参考，帮助设计人员提前确认安装空间、匹配对接部件尺寸，减少现场安装时的适配问题。
