玻璃转子式dn32内螺纹连接流量计结构

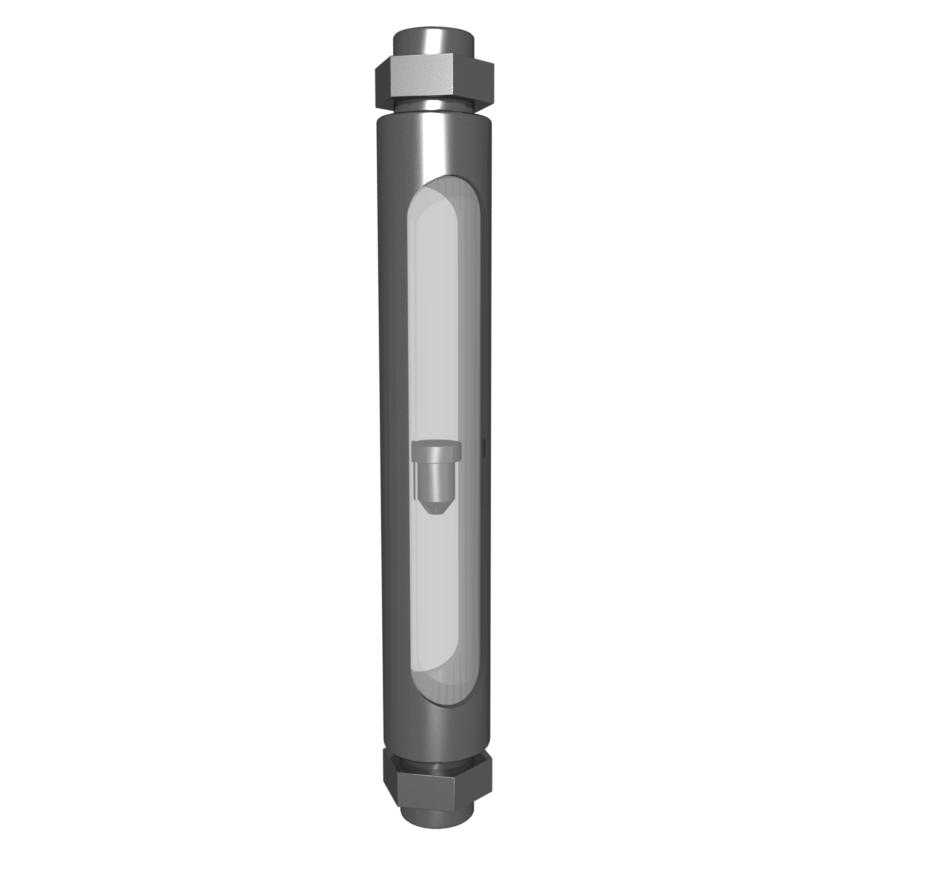

这款流量计主要适配中小口径工业流体管路的瞬时流量观测场景，常见于化工配料支路、水处理加药管线、实验室小型流体试验台、气动系统气源支路等需要直观读取流量数值的安装位置，无需外接供电即可完成现场读数，适合布线不便、需要快速排查管路通断与流量状态的工况。从结构设计来看，主体采用金属护罩包裹锥形测量管的形式，上下两端设置同轴外六角接头，适配Rp1规格的内螺纹安装接口，通径尺寸为32mm，安装时需保证管路轴线与流量计垂直，流体方向自下而上通入，预留的安装长度需匹配两端螺纹旋入深度，避免强行对接导致测量管受力碎裂。护罩侧面开设长条形观察窗，刚好露出内部锥形测量管与浮子的活动区间，既可以阻挡外部磕碰损伤玻璃测量管，又不会遮挡读数视线，上下端的锁紧螺母采用对称六角结构，方便使用标准扳手完成拆装维护，不需要定制专用工装。设计过程中优先考虑了现场读数的便利性，观察窗的宽度刚好覆盖常用流量区间的刻度范围，浮子采用上小下大的锥形结构，流体自下而上流动时，浮子上升高度与流量大小呈对应线性关系，金属护罩的壁厚经过核算，既能承受管路安装时的夹持力，也能在测量管意外碎裂时阻挡内部流体喷溅，降低现场安全风险。安装边界方面，该款流量计前后端建议预留至少5倍通径的直管段，避免弯头、变径、阀门等扰流件影响测量精度，垂直安装的倾斜角度不能超过5度，否则会导致浮子卡滞或者读数偏差，上下螺纹连接时的密封件需适配管路流体特性，避免被腐蚀后出现渗漏。日常使用中，该结构的流量计不需要复杂的校准操作，只要保证流体清洁无大颗粒杂质，就可以长期稳定工作，浮子的导向结构做了限位设计，即使流量超过量程上限，浮子也不会被冲到顶部卡死，清理维护时只需要拆下上下端的锁紧螺母，就可以抽出内部测量管与浮子进行冲洗，不需要整体拆解管路，大幅降低了现场维护的工作量。
