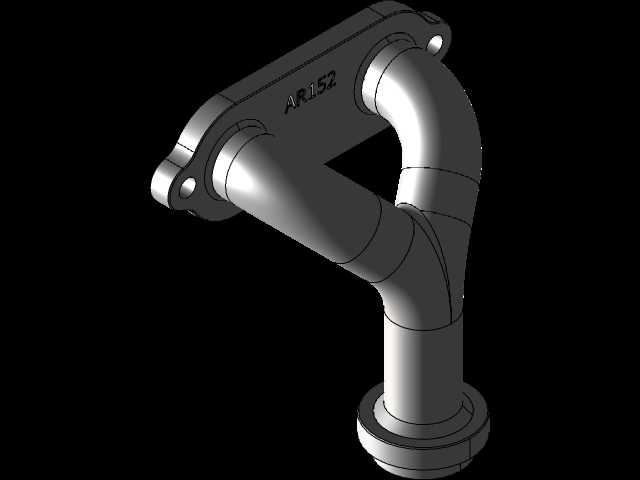

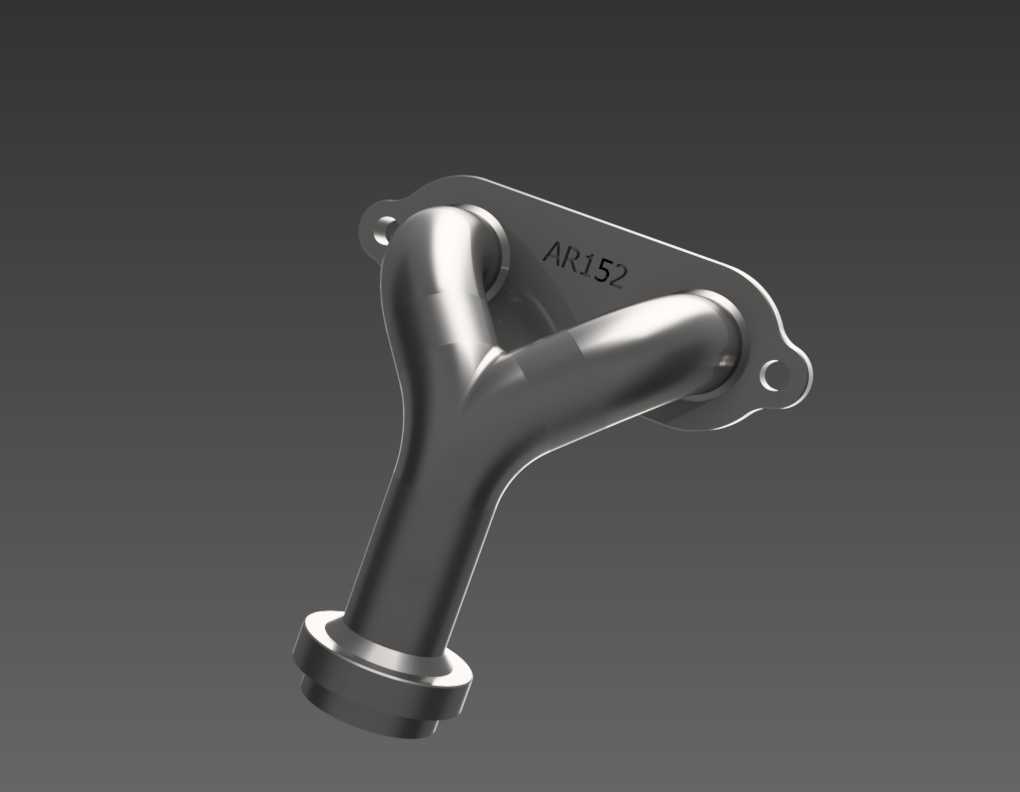

不锈钢Y形流体汇合管路过渡接头

这款Y形过渡管件主要应用在需要将两路流体介质汇合为单路输出的管路系统中，常见于小型动力设备的进排气回路、液压系统支路合流、冷却介质回路整合等场景，能够在不额外增加管路转接件的前提下完成双路到单路的流向切换，减少管路接头数量，降低介质泄漏的潜在风险。从结构设计来看，两个入口端采用带安装孔的法兰式贴合面，安装时可通过螺栓穿过法兰耳的通孔将管件固定在对应设备的接口端面上，配合密封垫片即可实现端面密封，避免介质从连接位置渗漏；单路输出端采用外螺纹加凸台的结构，可直接对接带内螺纹的管路，或是通过卡套结构连接硬质管路，适配多种常规管路连接方式。设计过程中重点考量了流道的顺滑过渡，两个分支流道与主流道的衔接位置做了大圆弧过渡处理，没有直角转折结构，能够最大程度降低介质在汇合位置的流阻，减少介质流经时的压力损失，同时避免流道死角造成的介质残留，对于输送带有微小颗粒的介质也能减少淤积堵塞的概率。安装边界方面，两个入口法兰的安装孔位中心距、法兰贴合面的平面度都做了公差约束，保证安装时能够与对接接口完全贴合，不会出现偏位导致的密封失效；输出端的螺纹长度、凸台外径尺寸匹配常规管路的连接标准，不需要额外加工适配接头即可完成装配。整体采用不锈钢材质成型，具备较好的耐腐蚀性能，能够适配水、油气、弱腐蚀性介质的输送场景，管壁厚度经过强度校核，能够承受常规管路系统的工作压力，不会在正常工作压力下出现变形、开裂的问题。分支管路的夹角经过优化，既保证了两路介质汇入时的流向平顺，也控制了整体的安装占用空间，不会因为夹角过大导致安装时与周边其他管路、结构件发生干涉，适合在布局紧凑的设备内部管路中使用。
