立式300升膜式压力膨胀储罐结构设计

在民用建筑给排水、小型工业循环水、暖通空调闭式水系统的管路设计中，这类立式膜式膨胀储罐是平衡系统压力波动的核心配套部件，常安装在循环泵出口旁通管段、系统回水干管末端位置，用来吸纳水受热膨胀产生的多余容积，避免系统压力频繁超压触发安全阀泄水，同时也能在系统小流量补水时缓冲压力骤变，减少水泵频繁启停的损耗。

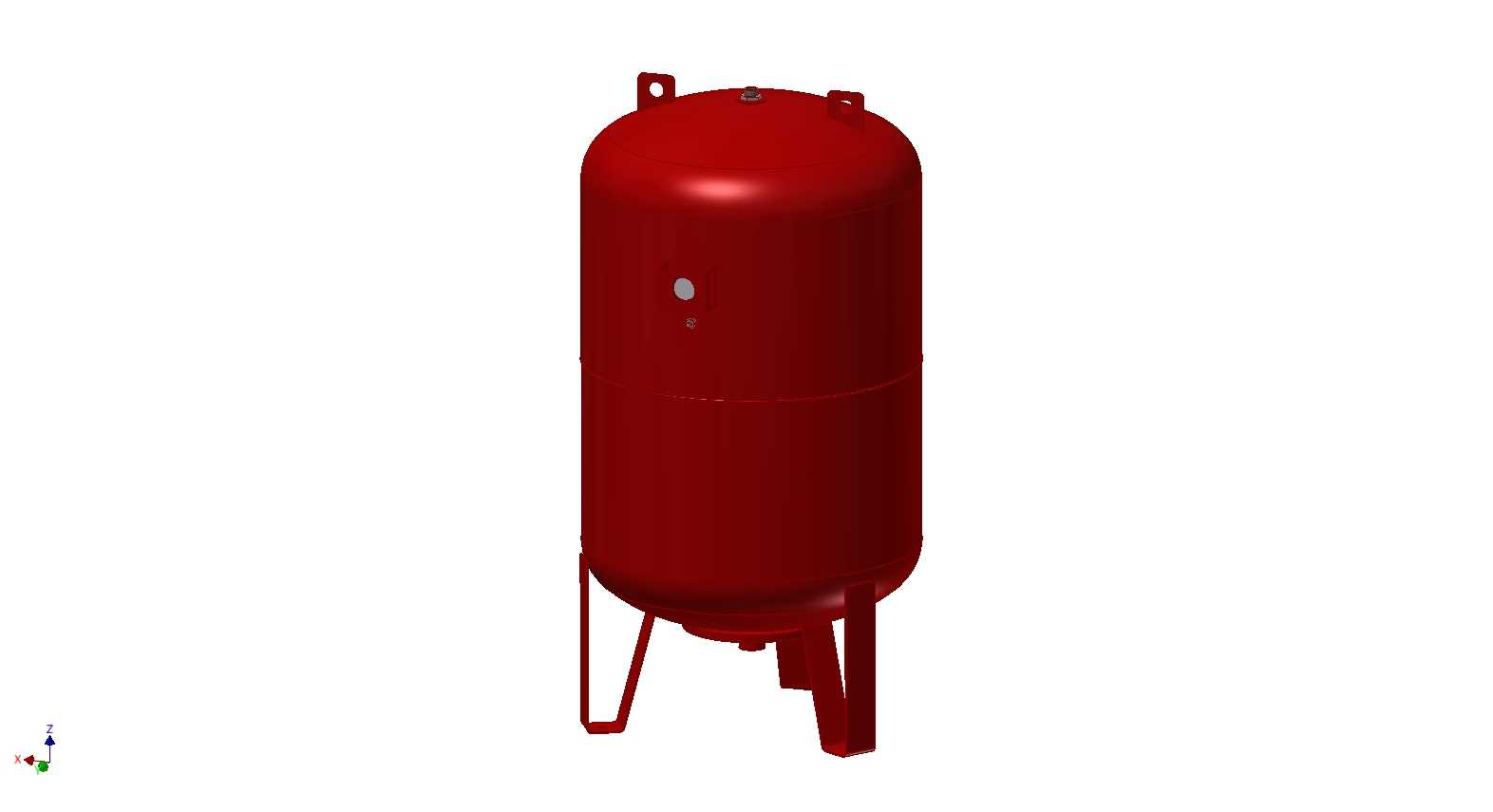

从结构设计逻辑来看，这款储罐采用立式支腿支撑结构，罐体为圆柱形承压壳体，顶部设置两个对称吊耳结构，方便现场吊装就位与安装固定，底部支腿采用三点式支撑设计，支腿与罐体下封头采用焊接连接，支腿底部预留安装孔位，可通过膨胀螺栓与设备基础固定，适配混凝土基础、型钢支架等多种安装场景，安装时需保证罐体垂直偏差不超过千分之五，避免内部膜片长期偏载导致提前磨损。罐体顶部为椭圆形上封头，底部为椭圆形下封头，进出口接口设置在下封头中心位置，采用标准管螺纹连接形式，可直接与系统管路对接，无需额外焊接法兰，降低现场安装的施工难度。

罐体内部设置EPDM材质的隔膜，将罐体内部空间分为水室与气室两部分，预充的氮气存储在隔膜与罐体壁面之间的气室，系统水进入隔膜内部的水室，依靠气体的可压缩性实现容积调节，隔膜完全将水与罐体金属壁面隔离，避免罐体长期接触水体产生锈蚀，延长设备整体使用寿命。罐体外部采用聚氨酯涂漆处理，适配普通室内安装场景，可抵御常规环境下的潮气腐蚀，若用于户外或高腐蚀环境则需要额外增加防腐涂层。

建模过程中需要重点关注承压壳体的壁厚匹配、支腿的受力载荷分布、隔膜安装位置的限位结构，以及进出口螺纹的标准尺寸匹配，保证模型导入装配环境后可直接完成管路对接、安装空间校核，不需要额外调整结构尺寸。在设备选型阶段，可通过该三维模型直接核对安装空间的净空要求，确认支腿安装孔位与现场基础的匹配度，同时可模拟管路连接后的受力情况，避免接口处产生额外的安装应力。
