工字钢用可调节管道吊杆梁夹结构

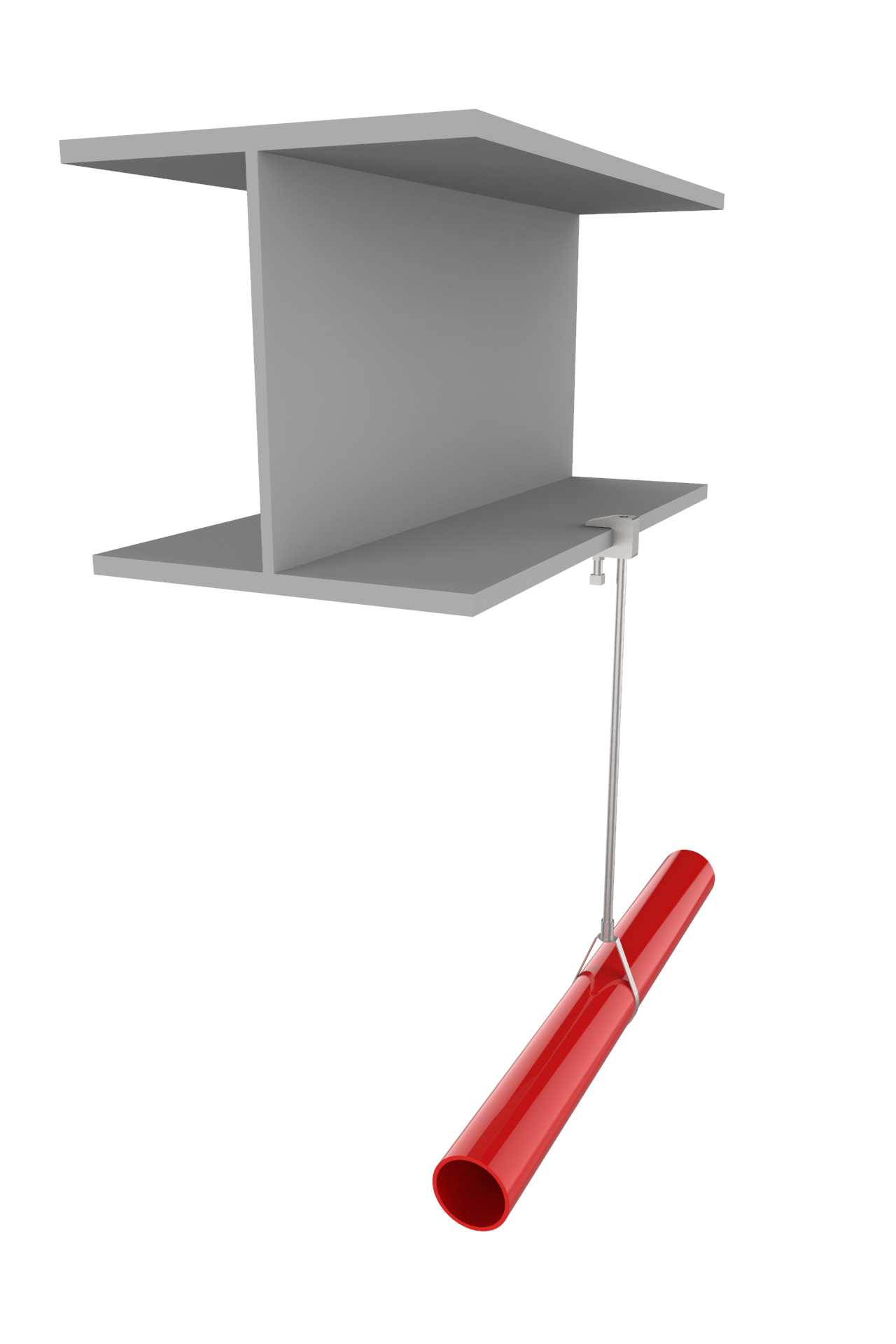

在民用建筑机电安装、工业厂区管线排布的现场作业中，梁夹是无需在钢梁上钻孔焊接、就能快速完成管线吊杆固定的核心连接构件，这款适配工字钢的梁夹结构，主要针对H型钢、工字钢的上下翼缘板设计，解决传统焊接固定破坏钢梁防腐层、动火作业受限、后期调整难度大的现场痛点。从结构设计逻辑来看，这款梁夹采用开口U形夹持主体，夹持端的卡口宽度预留了足够的调节余量，能够适配不同翼缘厚度的国标工字钢与H型钢，安装时无需精准对位卡入，只需将U形开口挂在钢梁下翼缘（或上翼缘，根据现场排布需求调整），拧紧夹持端的顶紧螺栓，就能让夹体与钢梁翼缘形成稳定的摩擦力与机械咬合力，避免吊杆受载后出现滑移、脱落的问题。夹体下方预留的吊杆连接端采用标准螺纹接口，可直接适配常规管线安装用的通丝吊杆，下方通过抱箍即可固定消防管道、给排水管道、通风支吊点、小型电缆桥架等轻载管线，单夹的额定载荷匹配常规DN25-DN150管道的满水载荷加安全余量，完全满足常规机电安装的支吊需求。从安装边界来看，这款梁夹的夹持端深度覆盖了常规10#-25#工字钢的翼缘宽度范围，安装时不需要额外的辅助工装，现场作业人员用普通扳手就能完成紧固，相比传统的钻孔焊接固定方式，单点位安装时间能缩短70%以上，同时不会破坏钢梁的原有结构与防腐涂层，后期管线调整时只需松开顶紧螺栓就能移动夹体位置，不会在钢梁上留下焊疤或钻孔，尤其适合装配式机电安装、改扩建项目的管线改造、动火作业受限的洁净车间/易燃易爆厂区管线施工场景。设计时特意将夹体的受力接触面做了压花防滑处理，顶紧螺栓的端部加装了防滑垫片，避免长期受载后螺栓松动导致夹体滑移，夹体整体采用冲压成型工艺，边角做了钝化处理，避免现场安装时划伤作业人员，同时U形开口的倒圆角设计也能避免应力集中，保证长期受载下夹体不会出现开裂变形。在实际项目应用中，这类梁夹常配合抗震支吊架的斜撑组件使用，除了承担管线的垂直载荷，也能在地震工况下传递水平方向的载荷，保证管线系统的结构稳定性，同时因为无需焊接，也大幅降低了现场施工的火灾隐患，在消防管道安装场景中应用尤为广泛。
