立式多级增压泵工业结构三维设计

在民用供水、工业循环水系统、化工介质输送等场景中，系统末端压力不足是极为常见的工程问题，这类场景下往往需要在管路上串接增压设备来补足压力缺口，这款立式结构的增压泵就是针对这类需求设计的流体输送设备。从实际应用来看，这类泵可适配多种介质输送工况，除常规清水输送外，调整过流部件材质后，也可输送带有弱磨蚀性、弱酸性、腐蚀性的介质，部分防爆改型版本还可用于易燃、危险性流体的增压输送，覆盖建筑供水、暖通循环、工艺管路增压、水处理系统等多个工程领域。

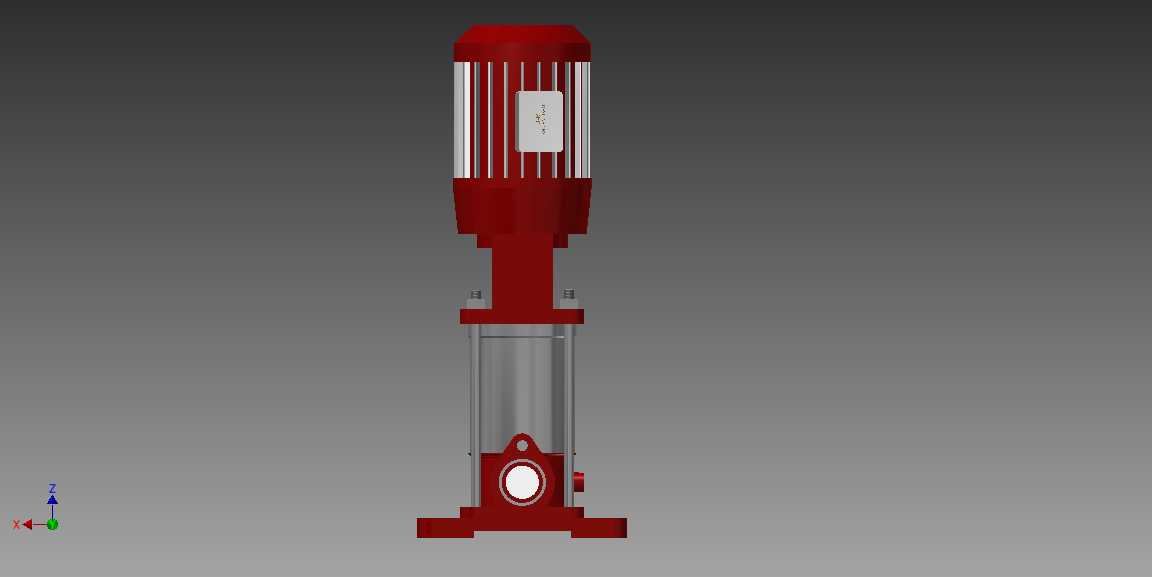

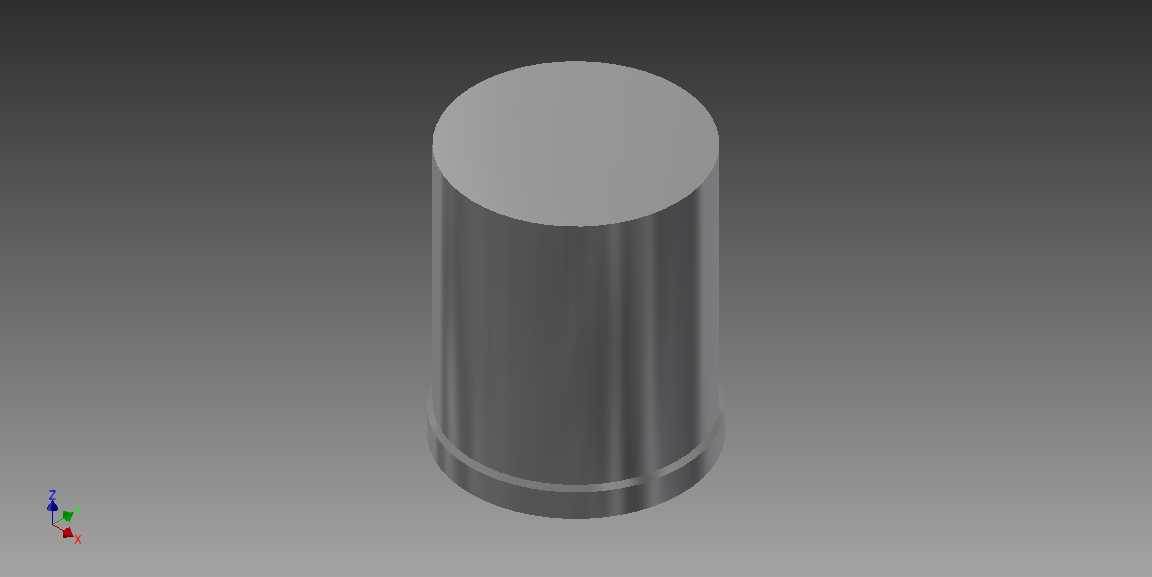

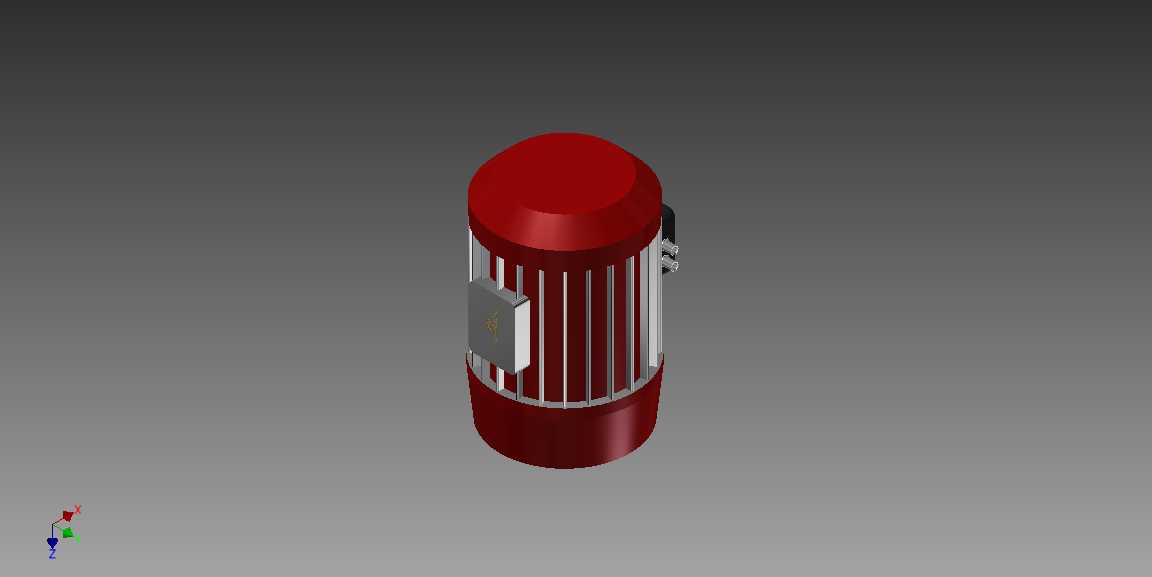

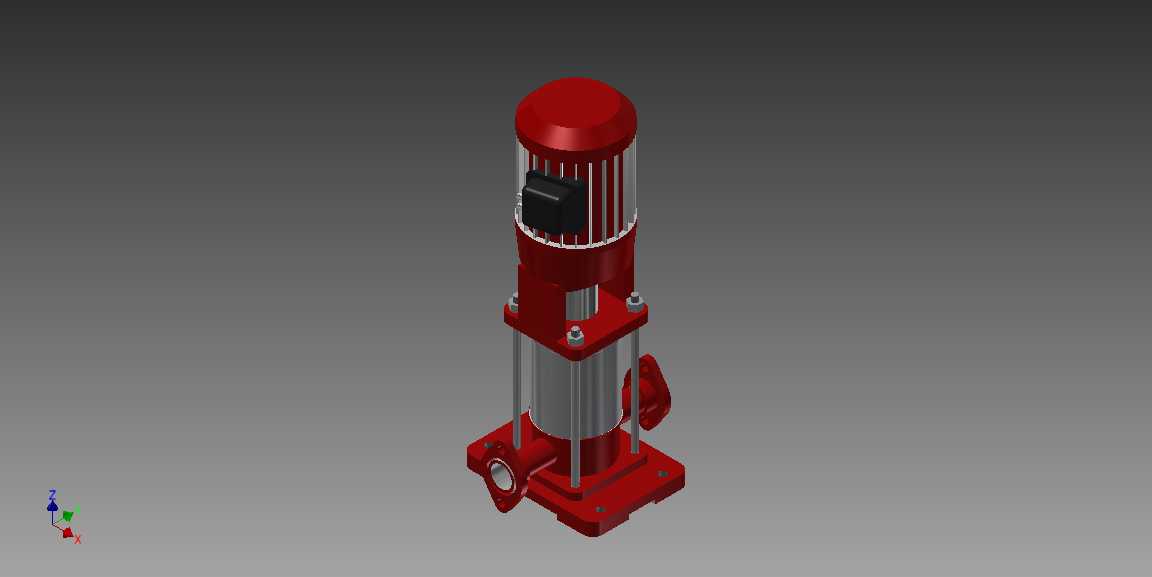

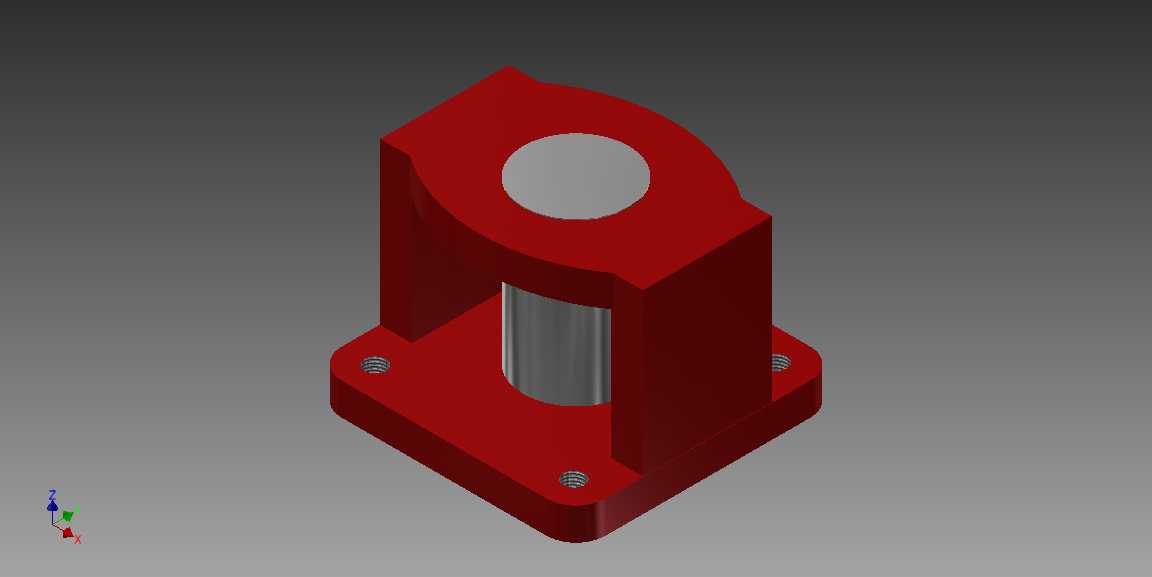

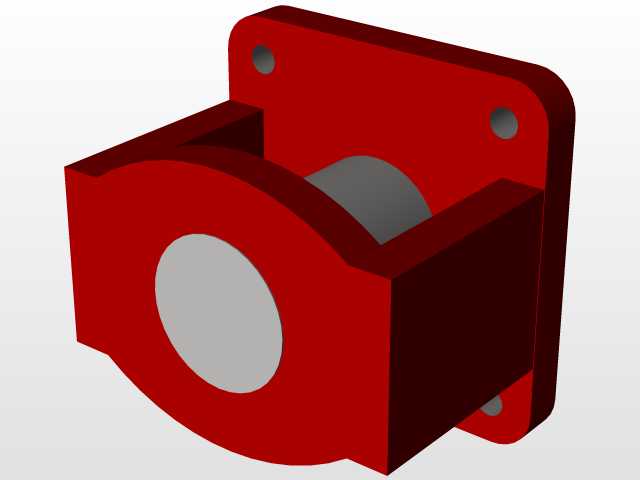

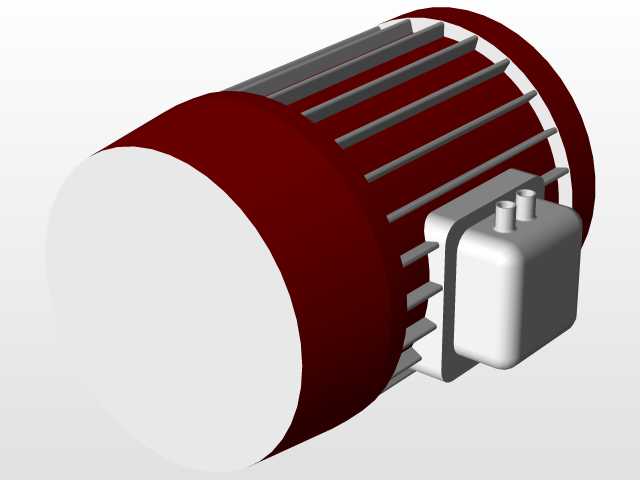

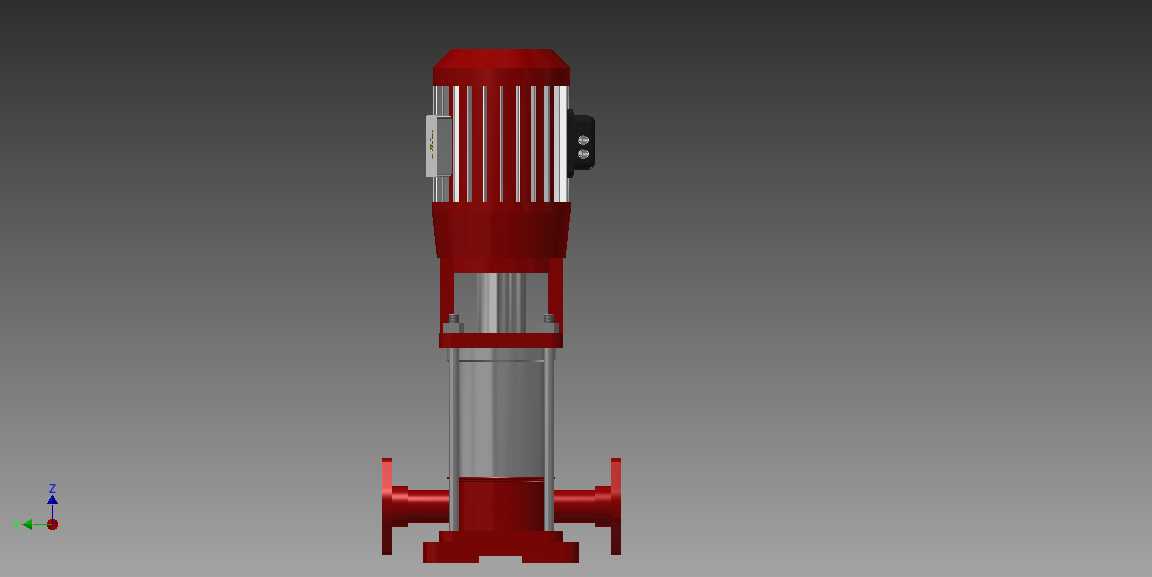

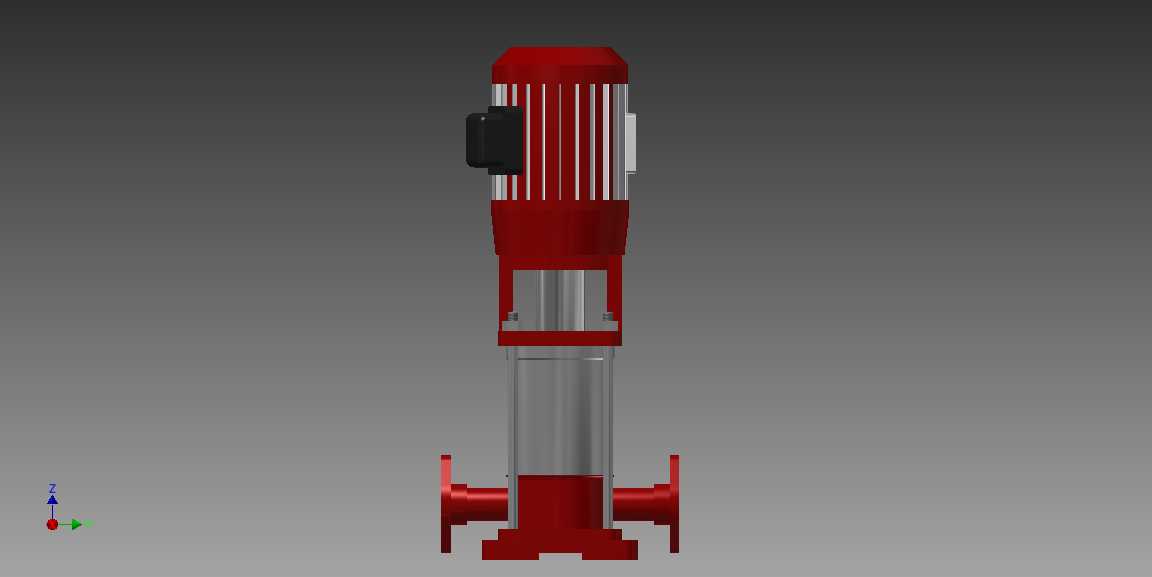

从结构设计思路来看，这款泵采用立式同轴布局，上部为驱动电机段，中部为多级叶轮泵体段，下部为进出水接口段，整体沿竖直轴线排布，相比卧式泵大幅缩小了安装占地面积，对于管路安装空间局促的泵房、管井场景适配性更好。驱动端采用标准立式电机配套，电机壳体带散热筋结构，侧置接线盒方便现场布线，电机与泵体之间采用机械密封结构，避免输送介质沿轴端泄漏，密封腔预留了检修更换空间，日常维护无需完全拆解泵体即可完成密封件更换。中部泵筒采用不锈钢材质设计，多级叶轮沿轴串联布置，每一级叶轮对应一套导叶结构，流体经首级叶轮吸入后逐级增压，最终从出口段排出，相比单级泵可以在更小的体积下实现更高的输出扬程，满足高楼层供水、长距离管路输送的压力需求。

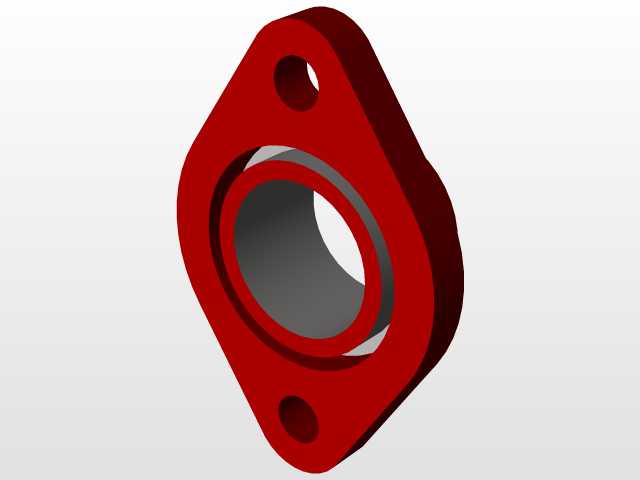

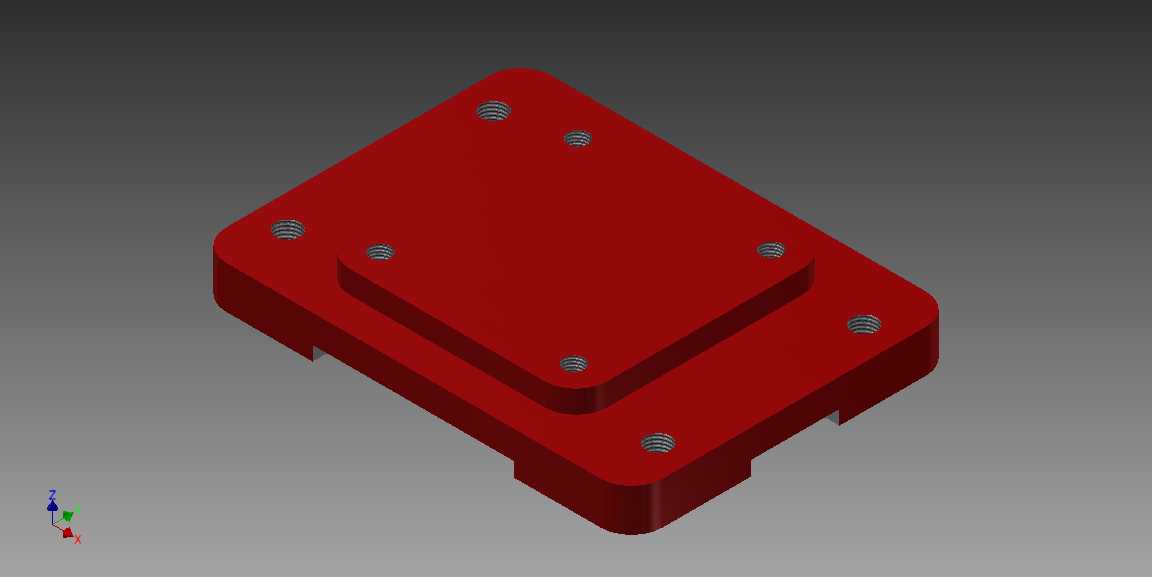

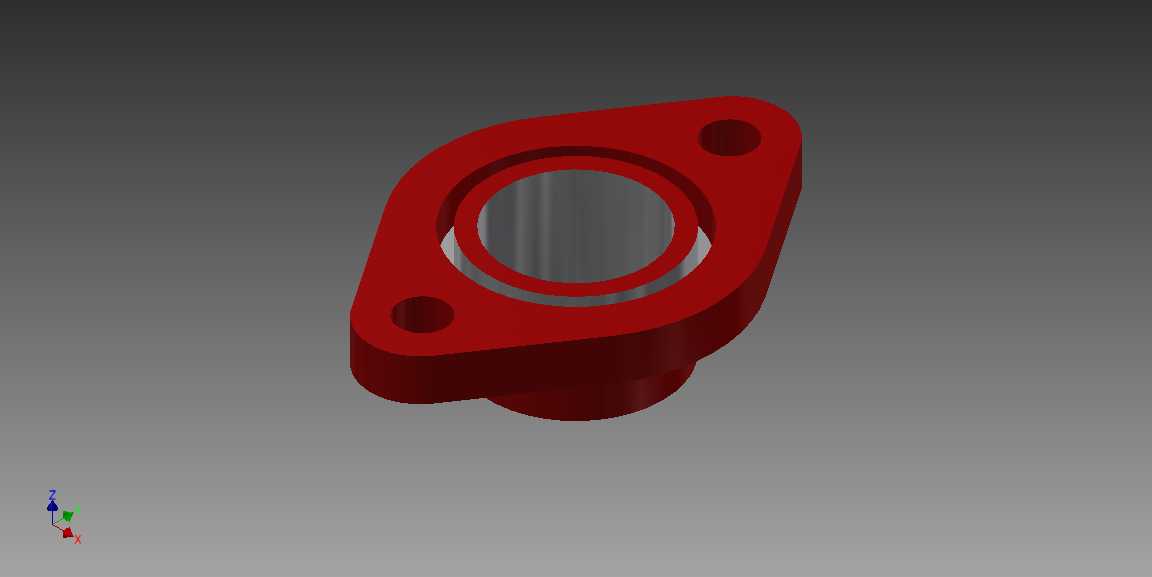

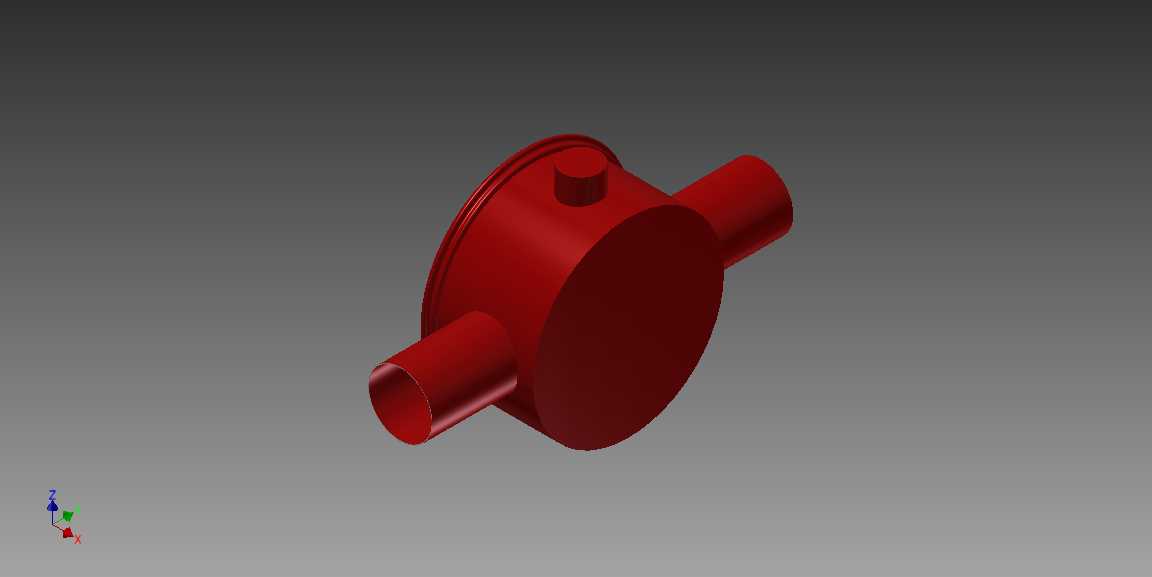

下部进出水段采用双侧对称法兰接口设计，进出口位于同一水平高度，可直接与水平敷设的管路对接，安装时无需额外加装变向弯头，减少管路局部阻力损失。安装边界方面，这款泵的底部设置有安装底座，底座预留螺栓固定孔，可直接固定在混凝土基础或者型钢支架上，安装时需要保证泵体轴线竖直，避免偏斜导致轴承受力不均加剧磨损；泵体周边需要预留足够的操作空间，尤其是电机侧接线、上部轴承加油、下部密封检修的位置，需要预留不小于单台泵宽度的操作距离，方便后期运维作业。进出口法兰的尺寸、压力等级匹配常规工业管路标准，选型时可直接根据管路通径、设计压力匹配对应规格，无需额外定制转接法兰。

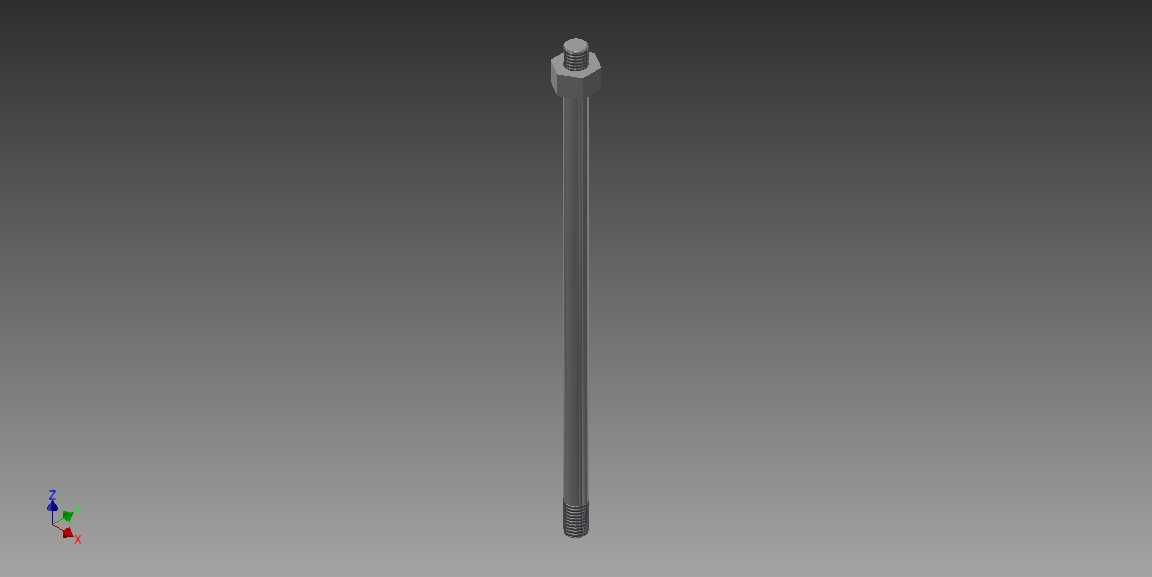

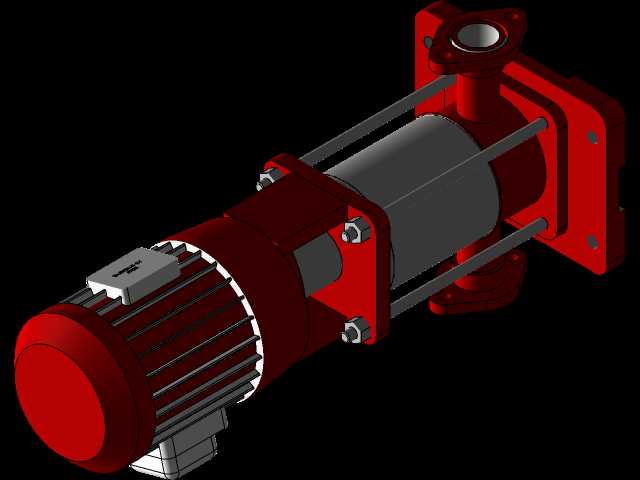

建模过程中，这款模型完整还原了泵体各段的装配关系，电机散热筋、接线盒、泵筒加强结构、法兰螺栓孔、底座安装孔等细节均按实际工程尺寸还原，可直接用于管路布局的干涉检查、泵房布置的方案模拟，也可作为泵类产品结构设计的参考样例，帮助设计人员快速掌握立式多级增压泵的结构组成与装配逻辑，减少前期方案建模的重复工作量。
