1寸BSP外螺纹等径直通液压接头

　　在液压系统、气动管路、工业流体输送的现场布管作业中，等径外螺纹直通接头是最常用的管路转接元件之一，这款1寸BSP螺纹的直通适配接头，主要用于两端公称通径一致、采用BSP英制管螺纹连接的管路对接场景，常见于机床液压站油路布设、车间压缩空气管网支路连接、中小型液压设备的阀块外接管路、工业水处理系统的常温流体管路对接等工况。

　　从结构设计来看，接头采用对称式双外螺纹布局，中间设置一体式六角拧动台，这个六角结构的对边尺寸严格匹配对应1寸BSP螺纹的标准扳手空间要求，现场安装时可以用普通开口扳手或活动扳手直接卡持施力，不需要额外定制工装，拧动过程中受力均匀，不会因为夹持力过大导致接头本体变形，也能保证安装时的扭矩可控，避免螺纹拧接过紧造成牙型损伤或者密封失效。两端的外螺纹均为标准BSP管螺纹，牙型角55度，螺纹的大径、中径、小径公差完全符合英制管螺纹的通用标准，和同规格的内螺纹接头、阀块油口、管路内丝接头配合时，不需要额外加工适配，配合生料带或者组合密封垫圈就能实现可靠的静密封，常规工况下可以承受16bar以内的流体压力，满足大部分中低压流体输送的需求。

　　设计过程中优先考虑了现场安装的边界限制，接头的总长度控制在合理范围，两端螺纹的有效旋合长度完全满足标准旋合深度要求，不会因为旋合长度不足导致连接脱开，也不会因为螺纹过长造成安装后多余螺纹外露积尘积液。中间六角台的厚度经过反复校核，既保证了扳手拧动时的结构强度，不会因为扭矩过大造成六角棱边崩损，也尽可能压缩了中间段的轴向尺寸，让接头在狭窄的管路排布空间里也能顺利安装，不会和周边的管路、阀件产生安装干涉。接头本体的流道为等径直通孔，没有变径或者节流结构，流体通过时的局部阻力损失极小，不会因为接头本身造成管路通流能力下降，也不容易在流道内部残留介质，适合输送液压油、压缩空气、常温清水等常规流体。

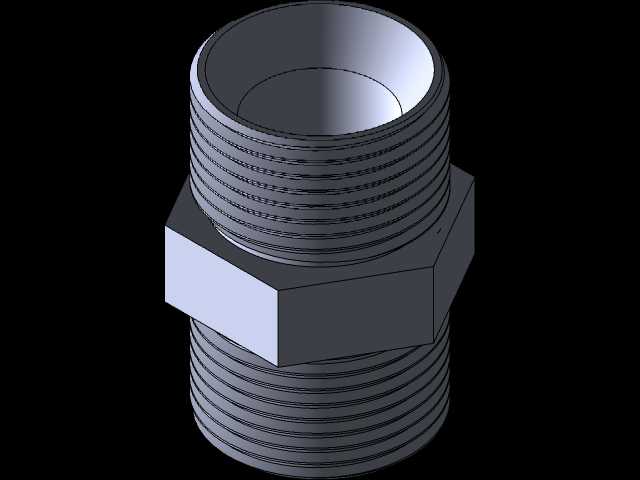

　　从建模细节来看，螺纹部分采用真实牙型建模，没有用贴图或者简化纹理代替，每一圈螺纹的牙顶、牙底圆弧都做了准确还原，中间六角台和两端螺纹段的衔接处做了微小的过渡圆角，避免应力集中，在承受管路振动或者轻微外力冲击时，不会在衔接位置产生应力断裂，整体结构完全符合管路接头的实际加工工艺要求，可以直接用于生产前的结构校核、管路装配模拟、设备布管的干涉检查等工作。
