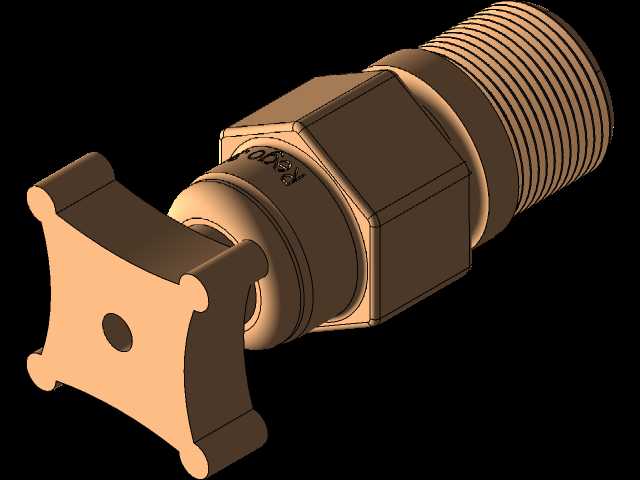

液化石油气加注用雷戈3165C溢流阀结构

在液化石油气、丙烷等低压液化气体的固定式储罐加注作业场景中，这类溢流阀是保障充装作业安全的核心管路配件，直接安装在储罐的加注接口旁，与加注枪、回气软管、储罐进液管路形成联动的安全控制回路。日常加注作业启动时，储罐内的气相空间会随着液态介质注入被压缩，此时阀门的排气杆会在气相压力作用下自动开启，将储罐内多余的气相介质引导至回气回路，避免储罐内压快速升高触发超压泄放装置，同时保证加注过程中管路内介质流动顺畅，不会出现气阻导致的加注流速下降、跳枪等问题。当储罐内的液态介质加注至设计允许的最高液位时，液态介质会接触到阀门的感应端口，由于液态和气态介质的密度差带来的受力变化，阀门会瞬间切换通路状态，关闭排气通道同时开启排液通路，将少量进入阀腔的液态介质排出，给操作人员提供清晰的可见满液信号，提醒操作人员及时停止加注作业，避免出现过量充装带来的储罐超装风险。设计这款阀门结构时，首先要匹配常用的液化石油气加注管路的通用安装尺寸，其配套的汲取管外径为12英寸，汲取管上预制的54号钻孔孔位是经过流量计算确定的，既可以保证气相排出时的流速满足常规加注速率下的排气需求，又能在接触液态介质时快速触发阀芯动作，不会出现液位已经超限但阀门未及时响应的滞后问题。阀芯的密封结构采用耐液化石油气溶胀的密封材料，长期接触丙烷、丁烷等介质不会出现密封件变形、卡涩的问题，保证阀门动作的可靠性。安装时需要注意阀门的安装角度必须与储罐液位的垂直方向保持对应，汲取管的插入深度要严格按照储罐的有效容积计算，确保钻孔位置刚好对应储罐的最大允许充装液位对应的高度，不能出现插入过深导致提前触发排液、或者插入过浅导致满液后未及时报警的问题。同时阀门的进出口接口要与现场加注管路的管径匹配，连接时做好密封处理，避免出现介质泄漏的问题。日常运维中，只需要在每次加注作业前观察阀门的排气、排液状态是否正常，定期检查阀芯的动作灵活性即可，不需要复杂的维护操作，能够适配大部分民用、工业用液化石油气储罐的加注作业需求，也可用于其他同类低压液化介质的储罐充装液位警示场景。
