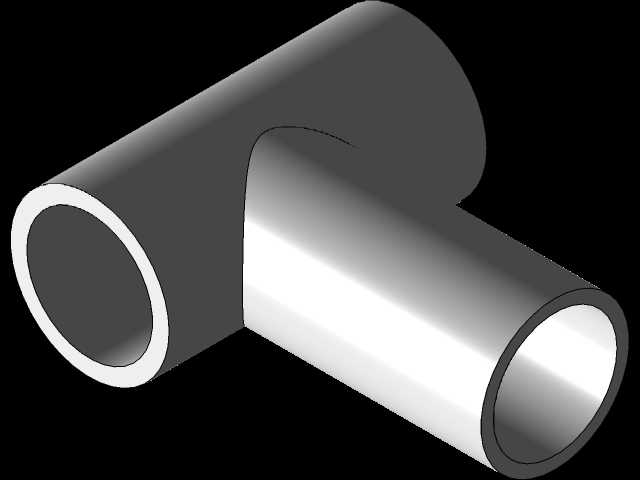

等径三通PVC流体输送管件结构

这款等径三通PVC管件主要应用在民用建筑给排水、农田节水灌溉、化工低压流体输送等场景的管路分支节点，用来实现主管路流体向两个垂直方向的分流，或是将两个支路的流体汇入主管路，是PVC管路系统里最常用的分支连接件。从结构设计来看，三个接口的通径完全一致，主体采用圆弧过渡的相贯线结构，没有尖锐的直角转角，能最大程度降低流体在分流位置的湍流阻力，减少流体输送过程中的压损，同时避免杂质在转角位置沉积堵塞管路。管件的壁厚均匀一致，内外壁都做了光滑处理，外壁的光滑度能保证和PVC胶粘剂粘接时的贴合紧密性，内壁光滑则可以降低流体流动的摩擦阻力，提升输送效率。在安装边界上，三个接口的端面都预留了标准的粘接承插深度，安装时不需要额外加工坡口，只需要将对应规格的PVC管材插入承口，涂抹专用胶粘剂即可完成固定，安装后三个接口的轴线两两垂直，能直接适配正交排布的管路走向，不需要额外调整管路角度。设计过程中重点考虑了相贯位置的结构强度，因为三通位置是管路应力集中的区域，尤其是管路内存在流体水锤冲击的时候，相贯线位置最容易出现开裂，所以在两个管路的交接位置做了局部壁厚加厚处理，同时过渡圆弧的半径经过反复校核，既不会因为圆弧过大导致接口处的有效通径缩小，也不会因为圆弧过小造成应力集中。这类管件在实际使用中，承压范围适配常规低压PVC管路系统，耐普通弱酸弱碱的腐蚀，不需要做额外的防腐处理，相比金属三通重量更轻，安装操作更简便，在常温工况下的使用寿命能满足长期使用要求。在管路排布设计时，这类三通的安装位置需要预留足够的操作空间，方便两侧管路的插接和胶粘剂涂抹，同时要避免在三通位置承受过大的管路轴向拉力，必要时可以在相邻位置加装管卡固定，减少管件承受的额外载荷。
