多阶段海水淡化实验管路系统三维结构

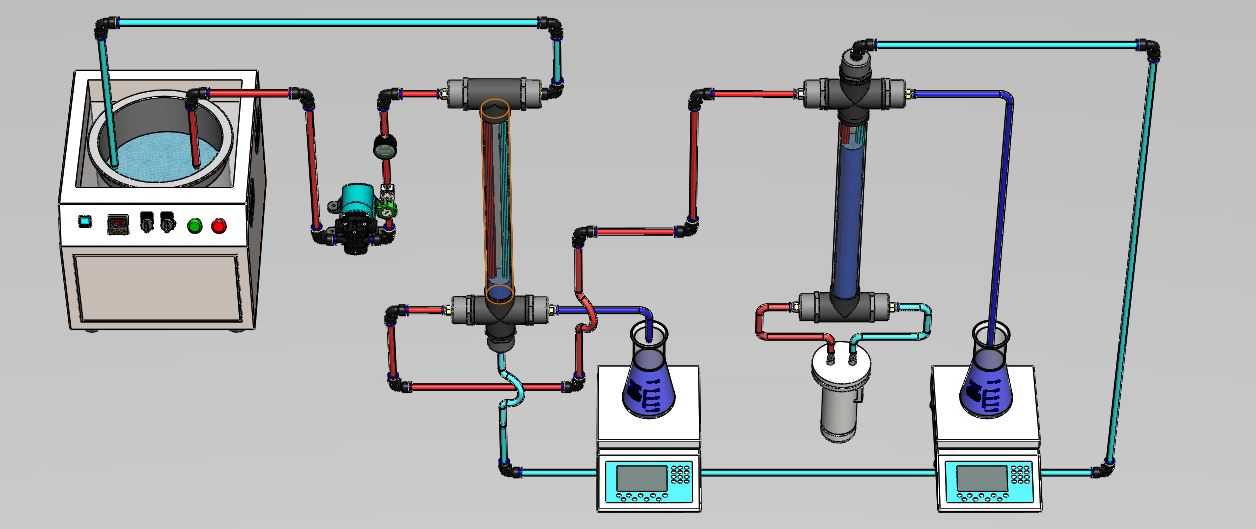

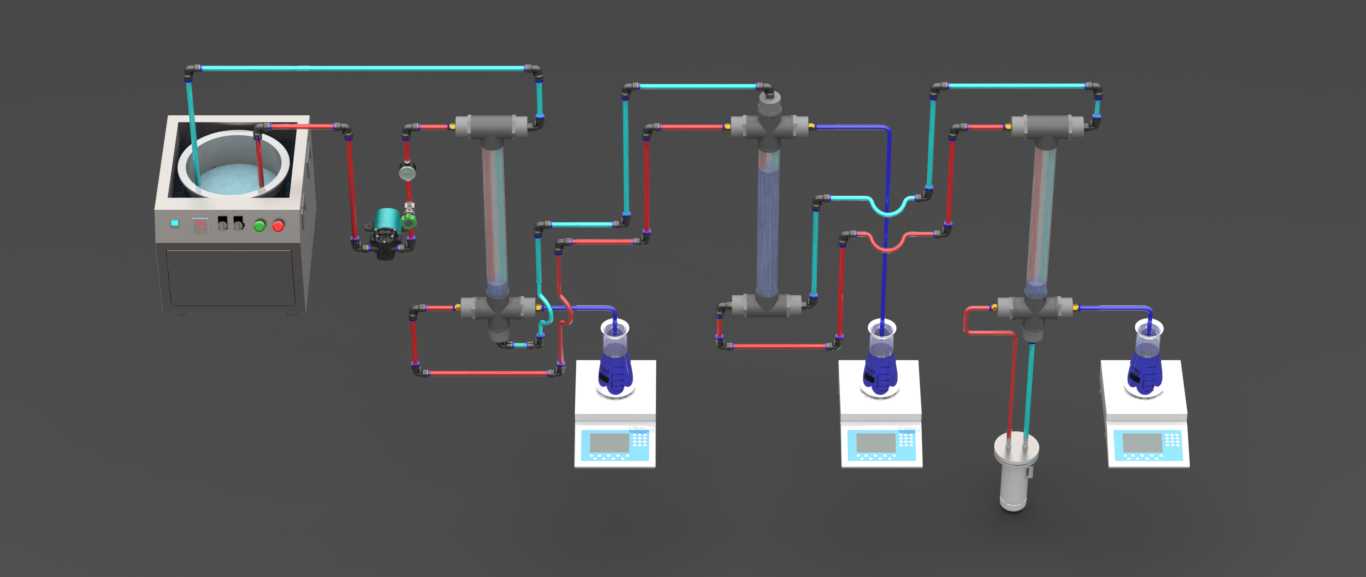

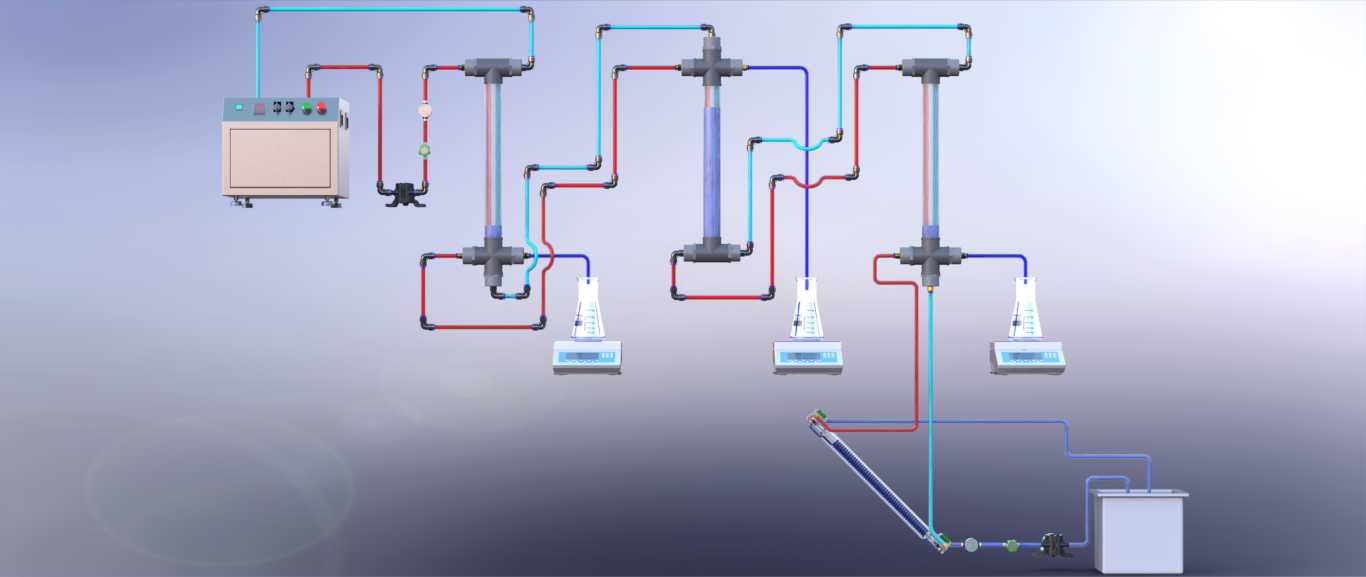

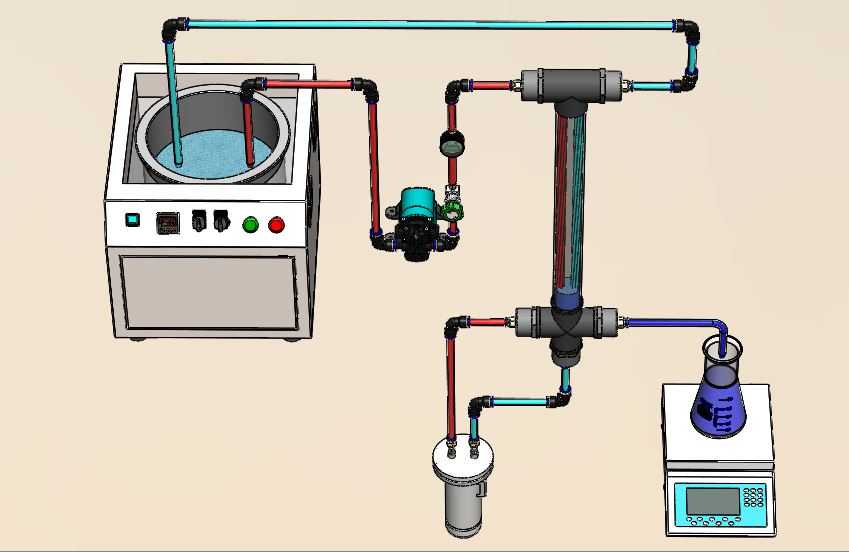

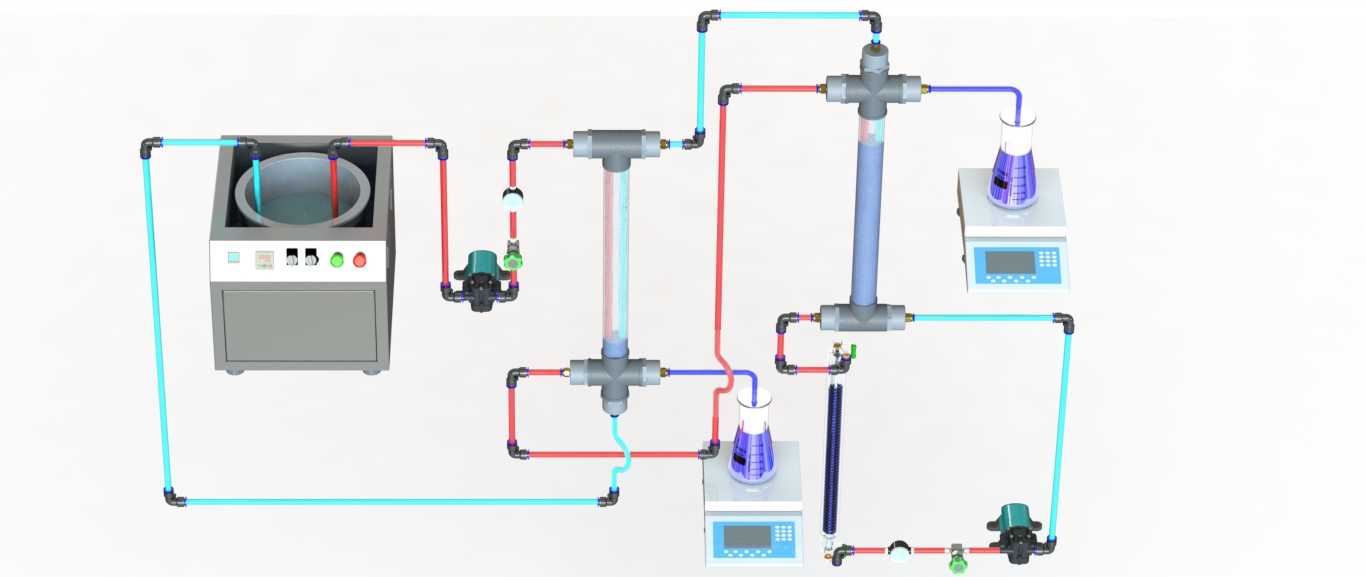

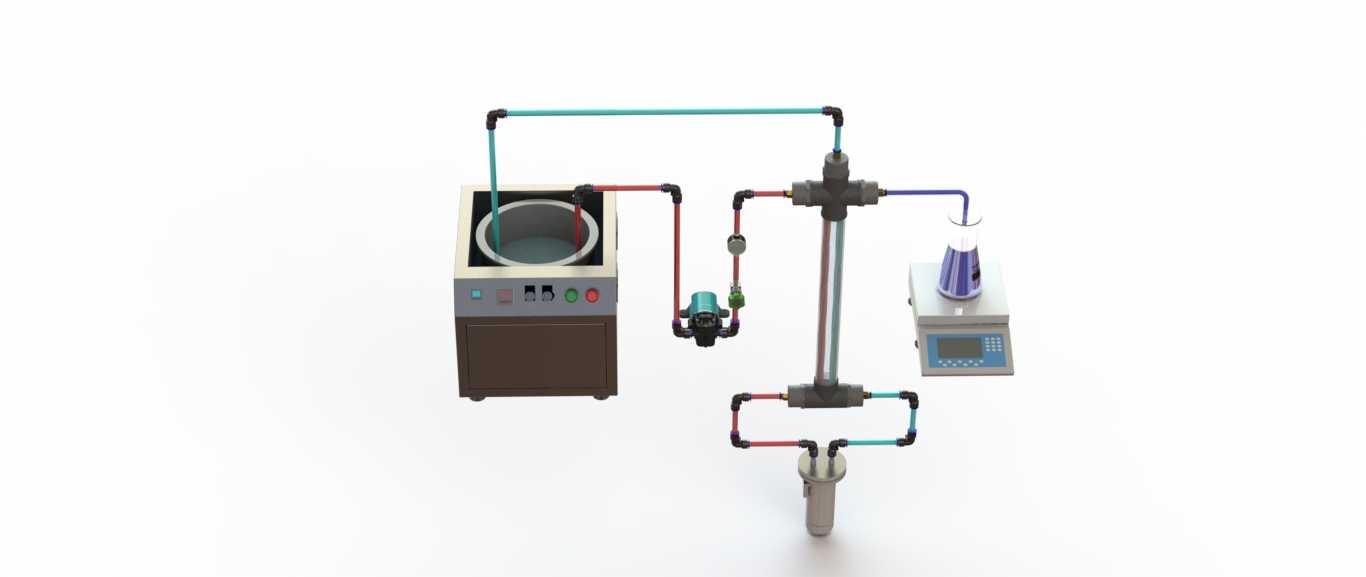

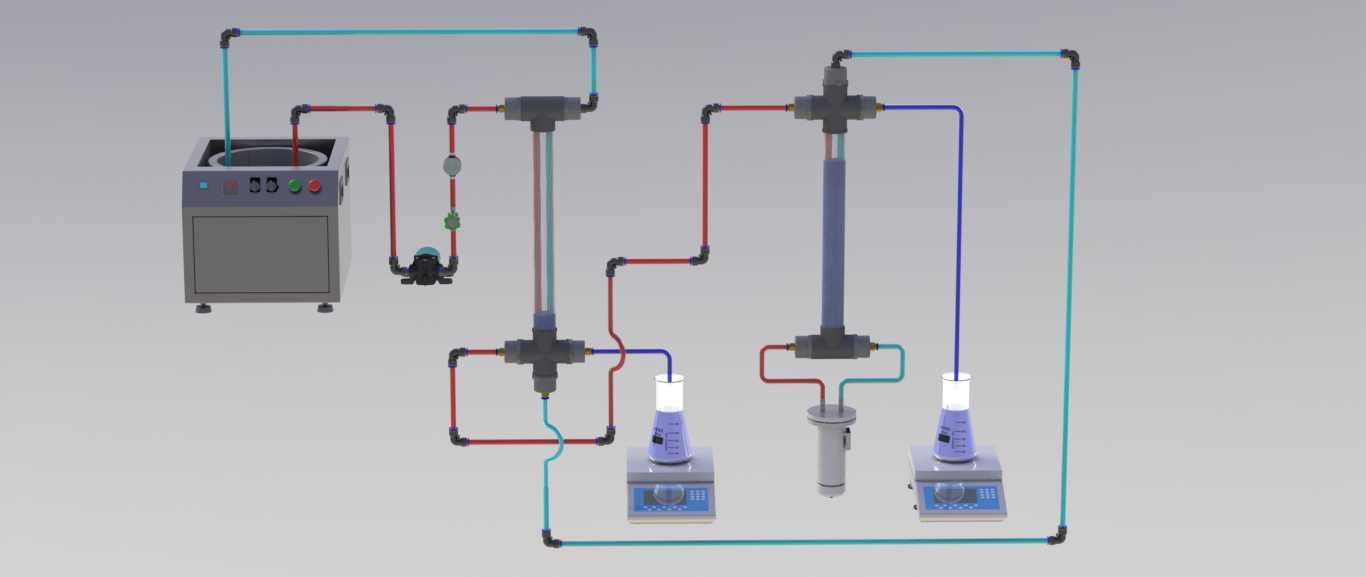

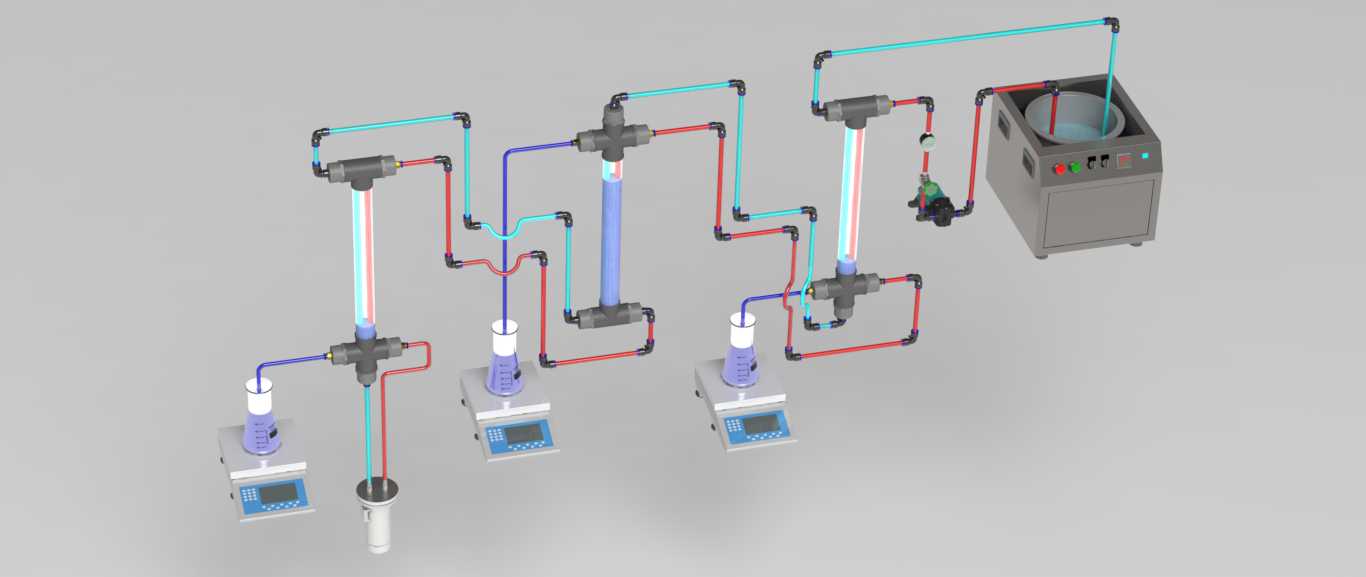

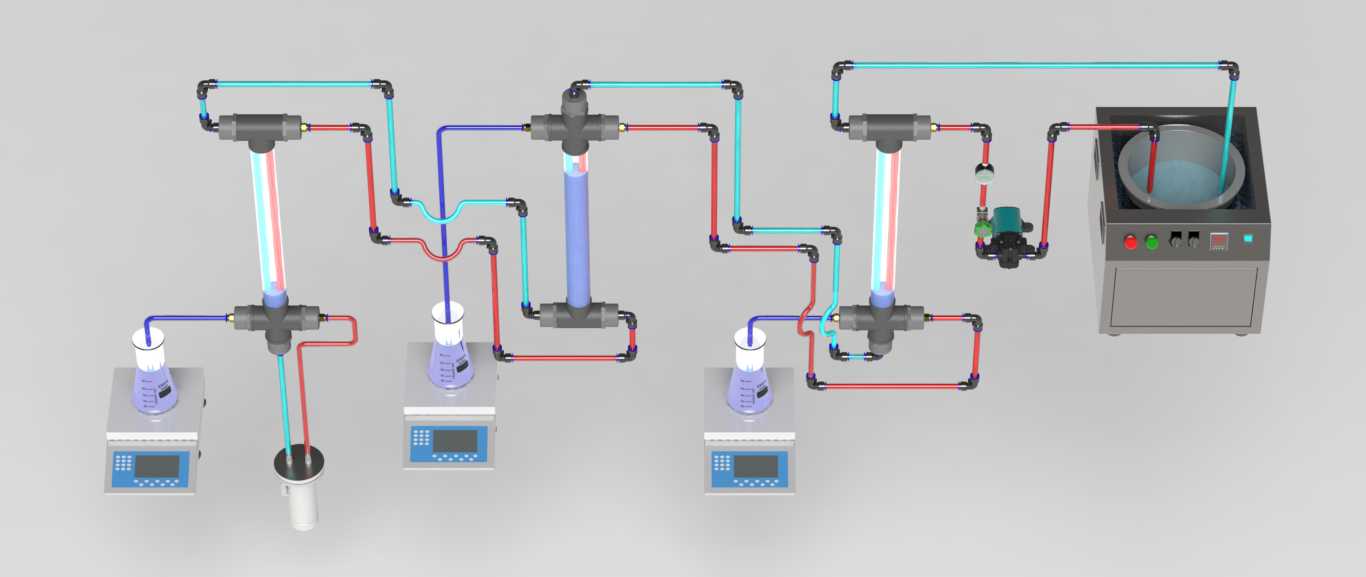

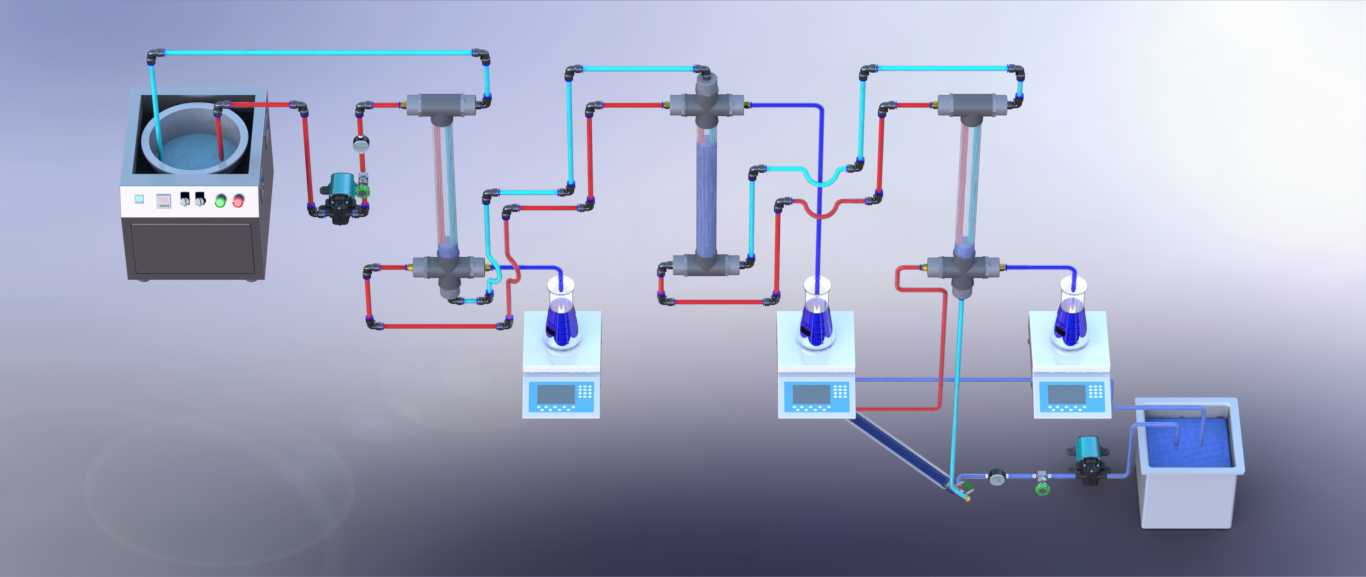

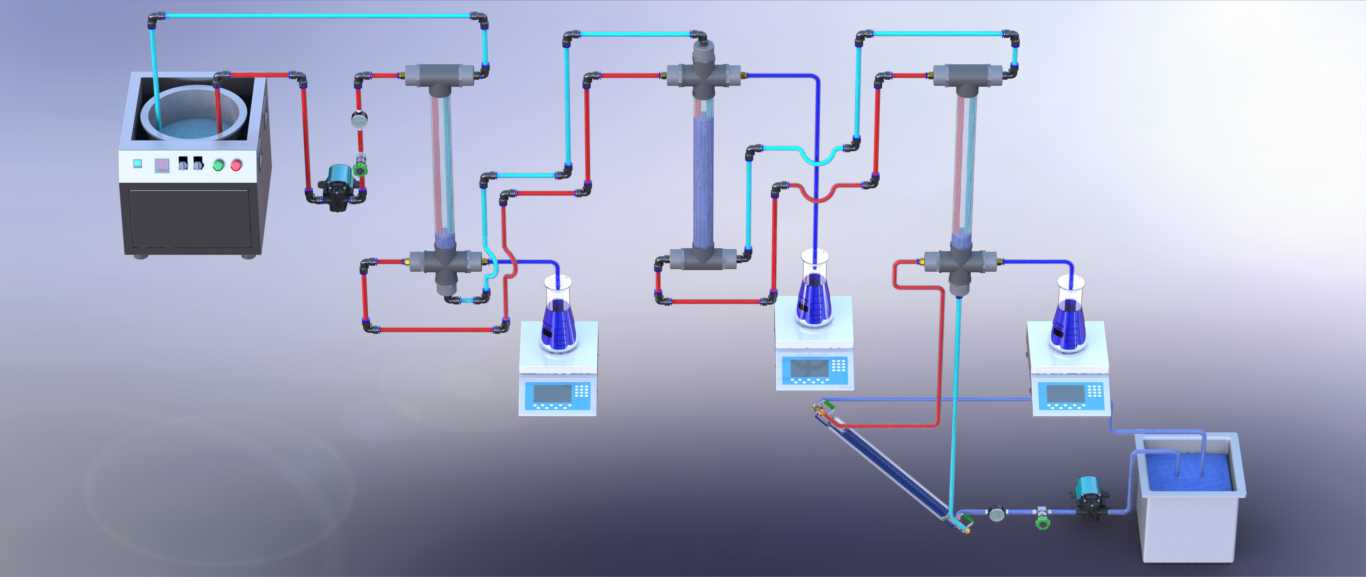

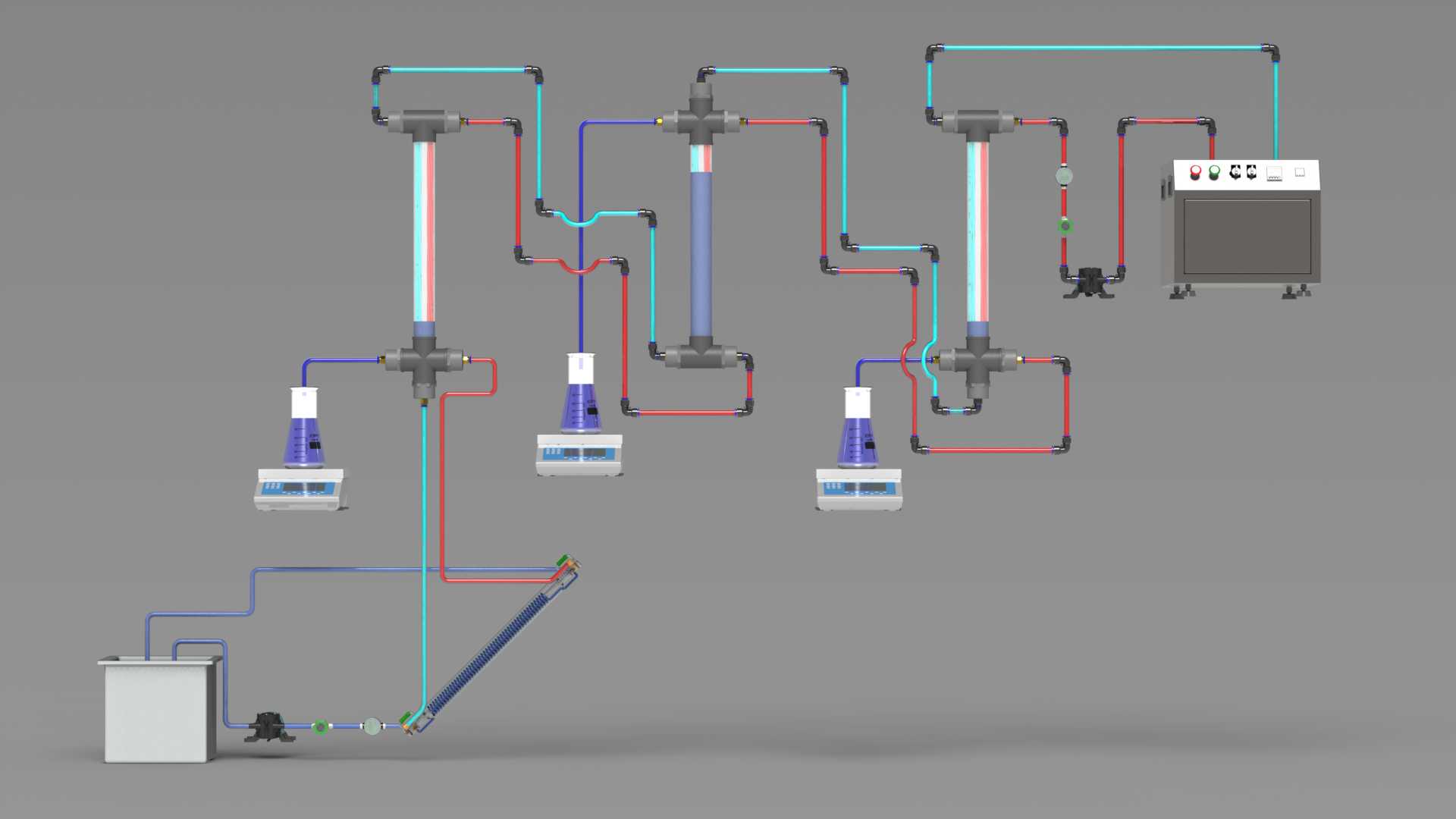

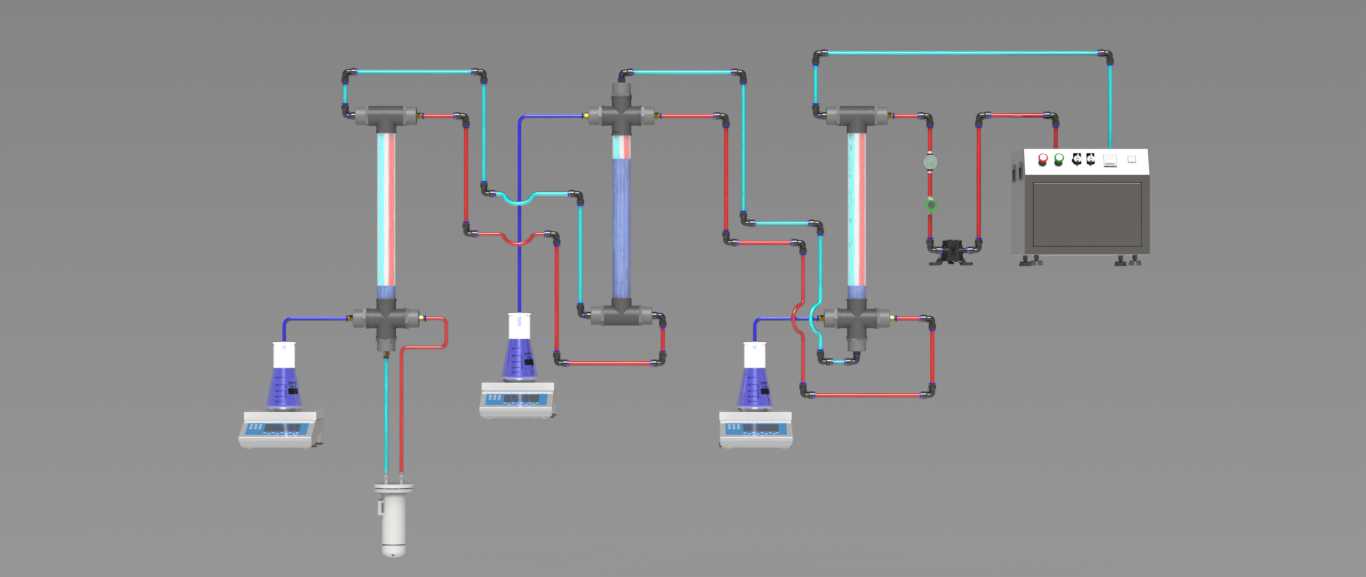

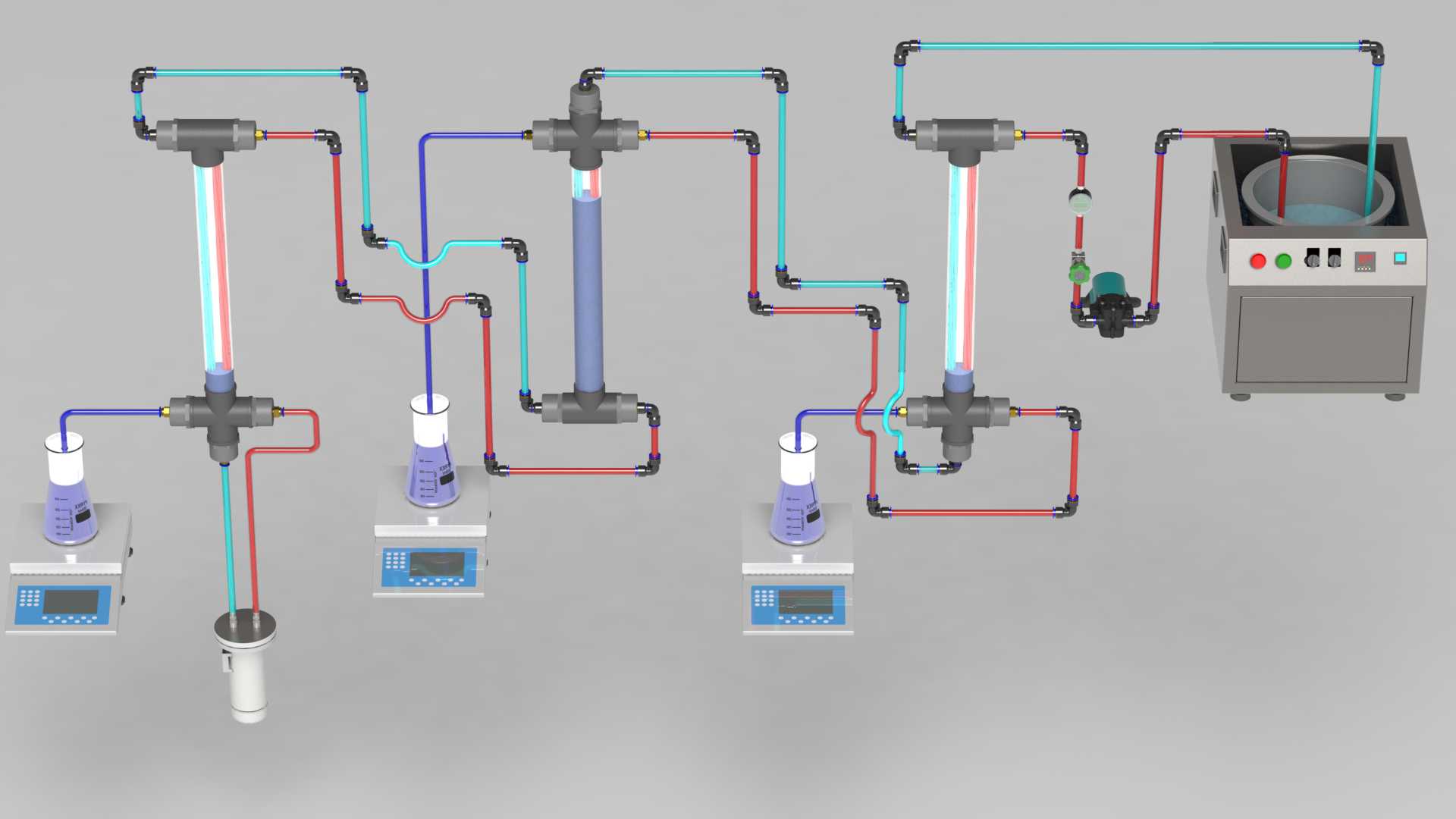

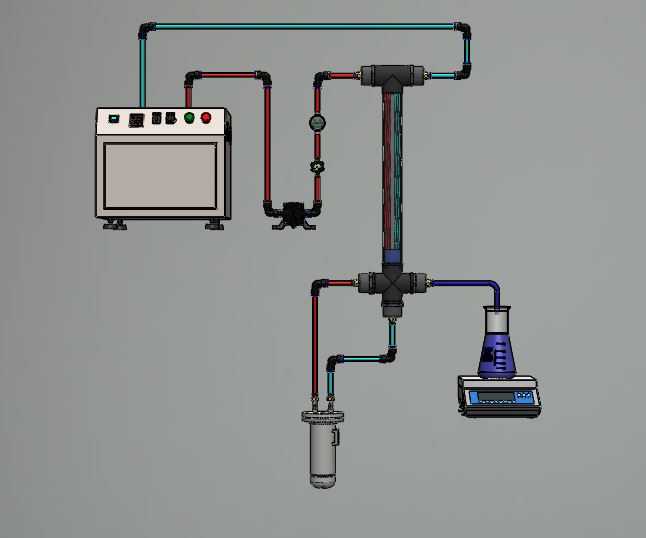

　　这套多阶段管路结构主要面向海水淡化实验室场景搭建，核心是通过多级管路排布实现不同处理单元的流体输送与流程衔接，适配小试阶段的海水淡化工艺验证需求。从结构布局来看，整套系统沿水平台面排布，左侧设置带操作面板的动力供给单元，集成了控制按钮、状态显示模块与内置储液腔，为整套管路提供流体输送的动力源，同时承担预处理阶段的粗滤功能，其底部设置可调支撑脚，可适配实验室不同平整度的台面安装，单元整体外廓尺寸控制在400mm见方以内，预留了与后侧墙面150mm的操作维护间隙，方便日常管路接头检查与滤芯更换。管路系统采用不同颜色的硬管区分流体路径，红色管路走待处理的原海水路径，蓝色管路走中间处理产水路径，青色管路走最终产出的淡水路径，

　　不同路径通过多通阀组实现流向切换，阀组采用垂直安装方式固定在管路支架上，每个阀件下方预留了30mm的操作空间，方便手动调节阀门开度控制各支路流量。系统中段设置两组平行的处理单元，一组为柱状膜处理组件，通过卡套接头与上下管路连接，组件垂直安装高度为320mm，底部设置承插式固定座，可快速拆卸更换不同规格的膜元件，适配不同截留分子量的处理需求；另一组为配套的检测支路，连接两个锥形容量瓶，容量瓶放置在带加热功能的底座上，可实现处理过程中的在线取样与参数检测，底座与台面通过定位槽固定，避免实验过程中容器倾倒。整套管路的转弯处均采用90度直角快插接头连接，管路固定采用带橡胶衬垫的管卡，避免硬管长期受力出现开裂泄漏，管路整体排布沿支架走明线，

　　所有接头均外露设置，方便排查漏点，系统最外侧管路距离台面边缘预留80mm的安全距离，避免实验人员走动时碰损管路。在设计过程中充分考虑了实验室场景的操作便利性，所有需要手动操作的阀门、取样点均设置在距离台面700-1200mm的高度区间，符合站立操作的人体工程学要求，同时各处理单元之间预留了足够的拆装空间，单个膜组件的拆卸路径上无其他管路遮挡，可实现单人无工具快速更换。
