旋转式流体介质传输扶轮接头结构

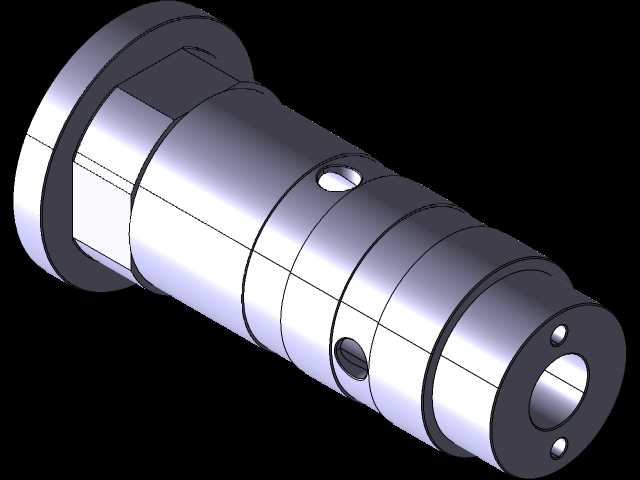

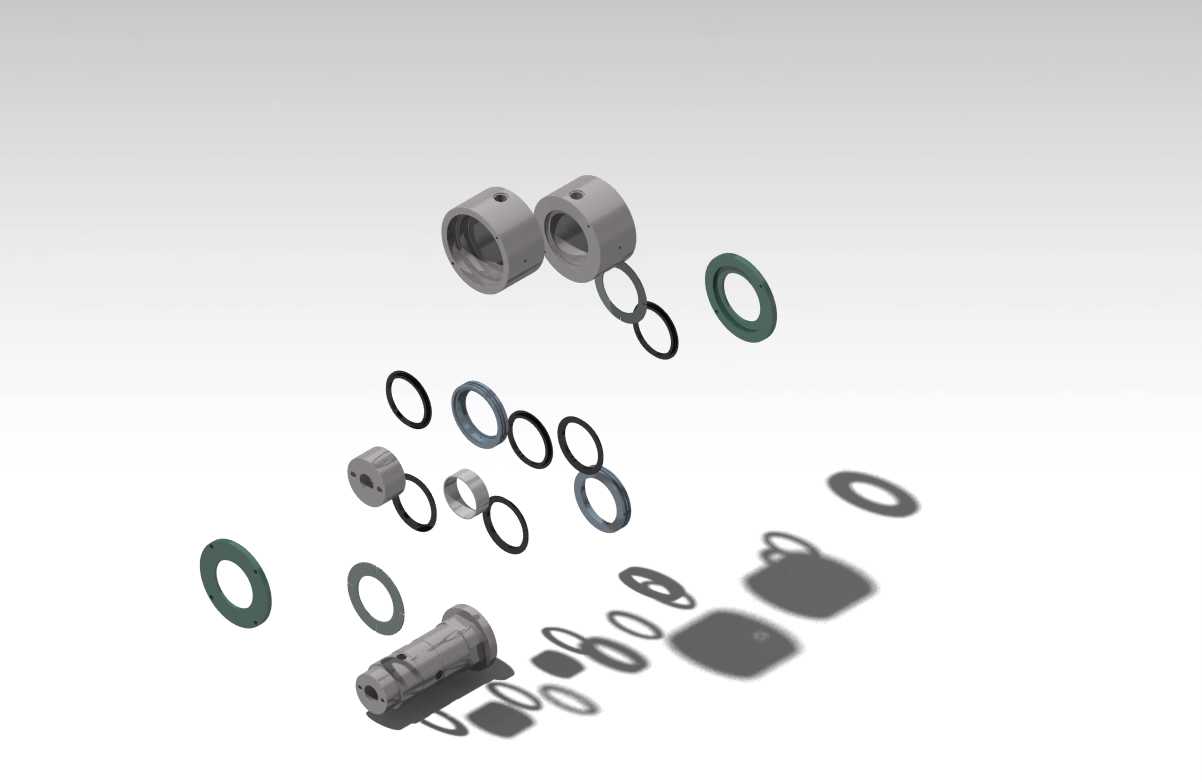

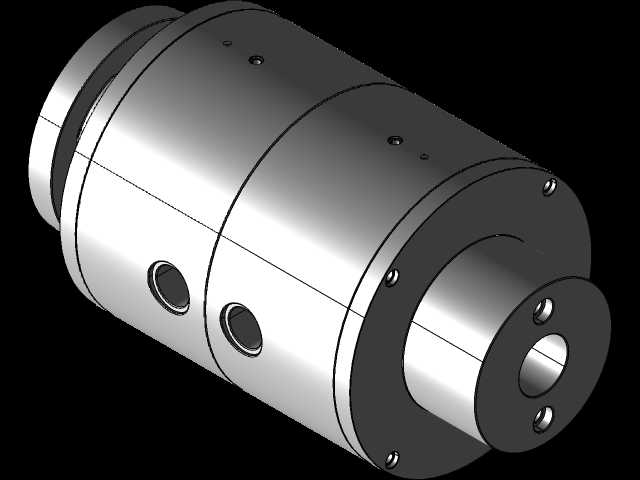

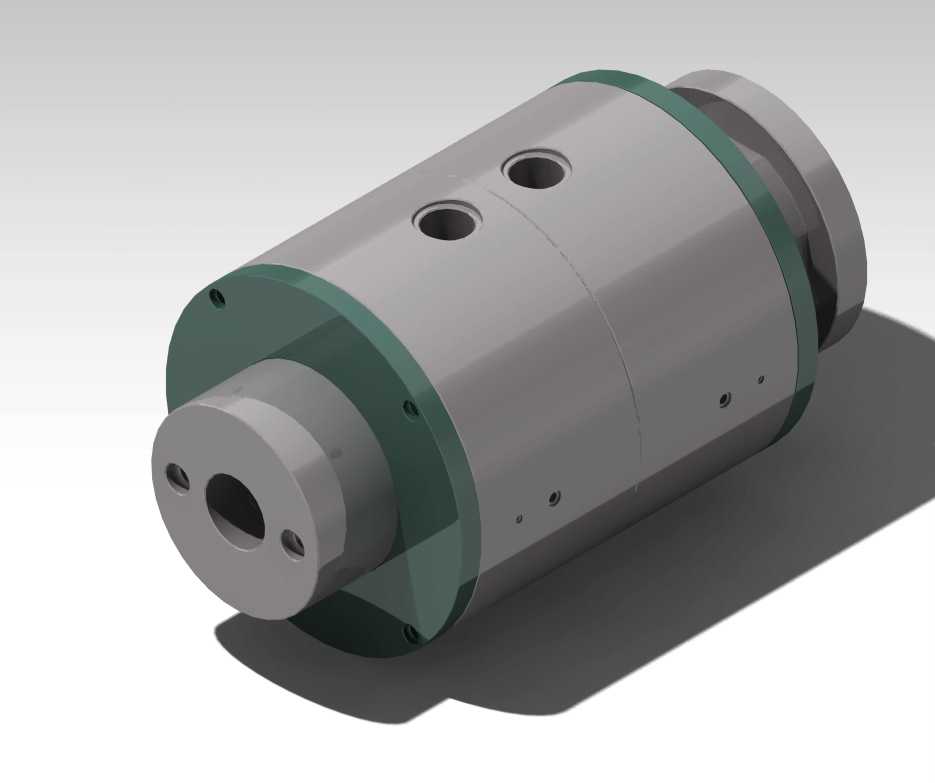

这类回转式流体接头常被应用在需要持续向旋转执行端输送压力介质的工况中，比如卷取设备的辊筒温控回路、加工中心主轴中心出水结构、旋转工作台的气动夹紧回路，都需要这类部件在设备相对转动的状态下，保持流体通路的连续密封，避免介质泄漏同时不额外增加转动阻力。从结构设计来看，该部件采用多段式圆柱壳体拼接结构，壳体上预留的径向通孔是介质进出的接口，可根据实际通路需求对应连接不同压力的气、液管路，两端的轴颈结构分别对应固定侧与旋转侧的安装位，安装时需要保证两端配合轴的同轴度公差控制在0.02mm以内，避免转动过程中出现偏磨导致密封件过早失效。设计阶段优先考虑了密封件的排布逻辑，将动密封位置设置在靠近旋转端的腔体内，预留了密封件的更换空间，日常维护时不需要完全拆解整个接头，仅需拆卸端盖即可更换磨损的密封环，大幅降低设备停机维护的时间成本。壳体上均匀分布的内螺纹孔是用于安装定位与管路防转的结构，安装时可通过这些孔位加装防转支架，避免接头壳体随旋转轴同步转动，保证外接管路不会因为持续扭转出现破损。从安装边界来看，该接头整体为同轴圆柱结构，最大外圆直径根据适配的管路通径匹配，轴向总长度需要预留至少10mm的安装间隙，方便两端管路的对接操作，旋转端的轴头采用台阶式定位结构，与配套设备的安装孔配合时可直接靠轴肩实现轴向定位，不需要额外加装定位套。在实际选型应用时，需要根据输送介质的类型、工作压力、转速范围匹配对应的密封材质，比如输送冷却水时可采用丁腈橡胶密封，输送高温导热油时则需要更换为氟橡胶密封，同时要保证介质的清洁度，避免杂质颗粒进入密封腔划伤密封面，导致泄漏故障。该结构的流道采用直通式设计，介质在接头内部的流动阻力较小，不会出现明显的压力损失，能够满足大流量介质的连续传输需求，壳体表面的精加工面既保证了各段拼接的同轴度，也能提升整体的散热效果，长时间连续工作时不会因为密封件摩擦积热导致温度过高。
