工业回收锅炉换热核心结构设计

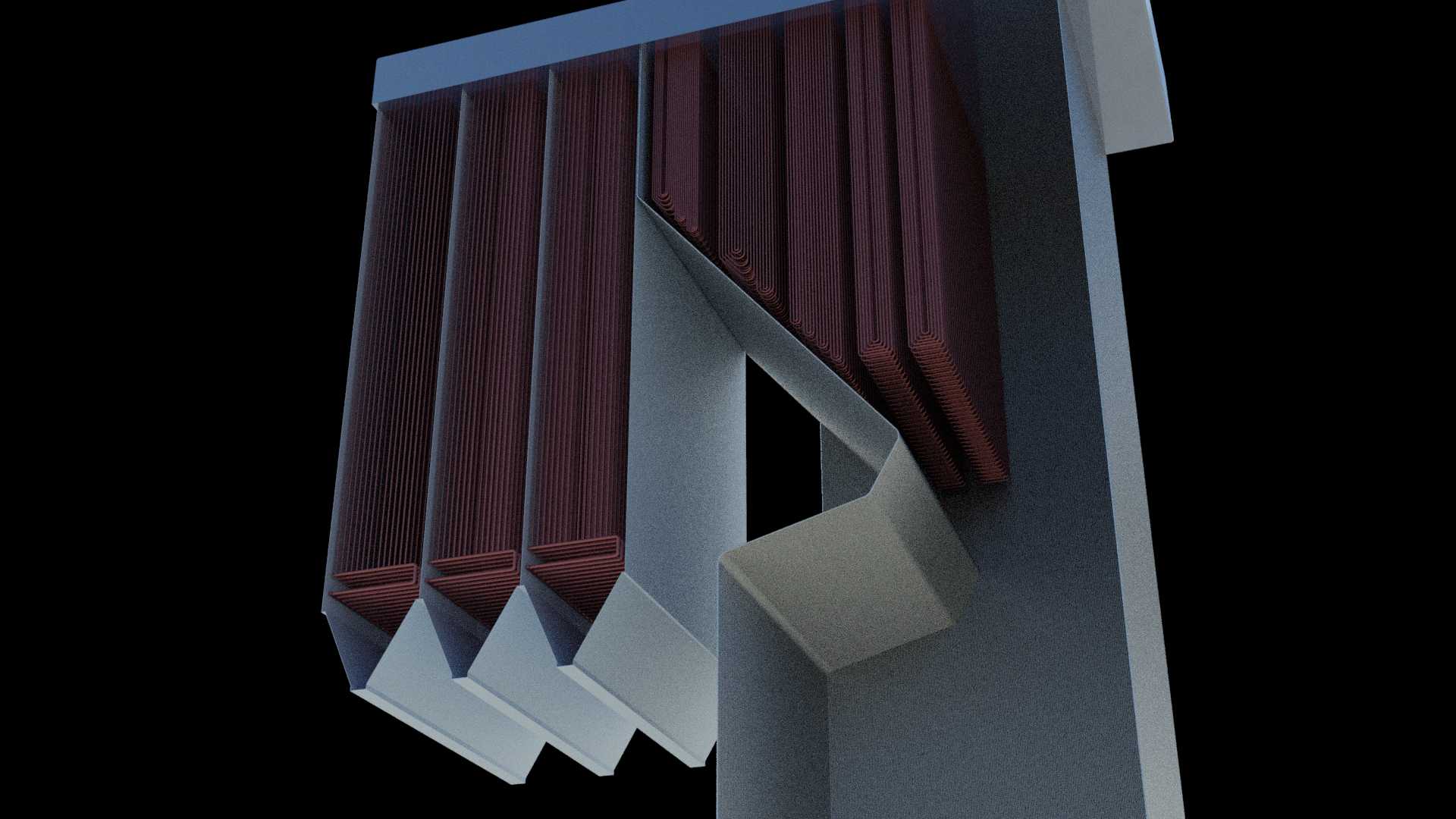

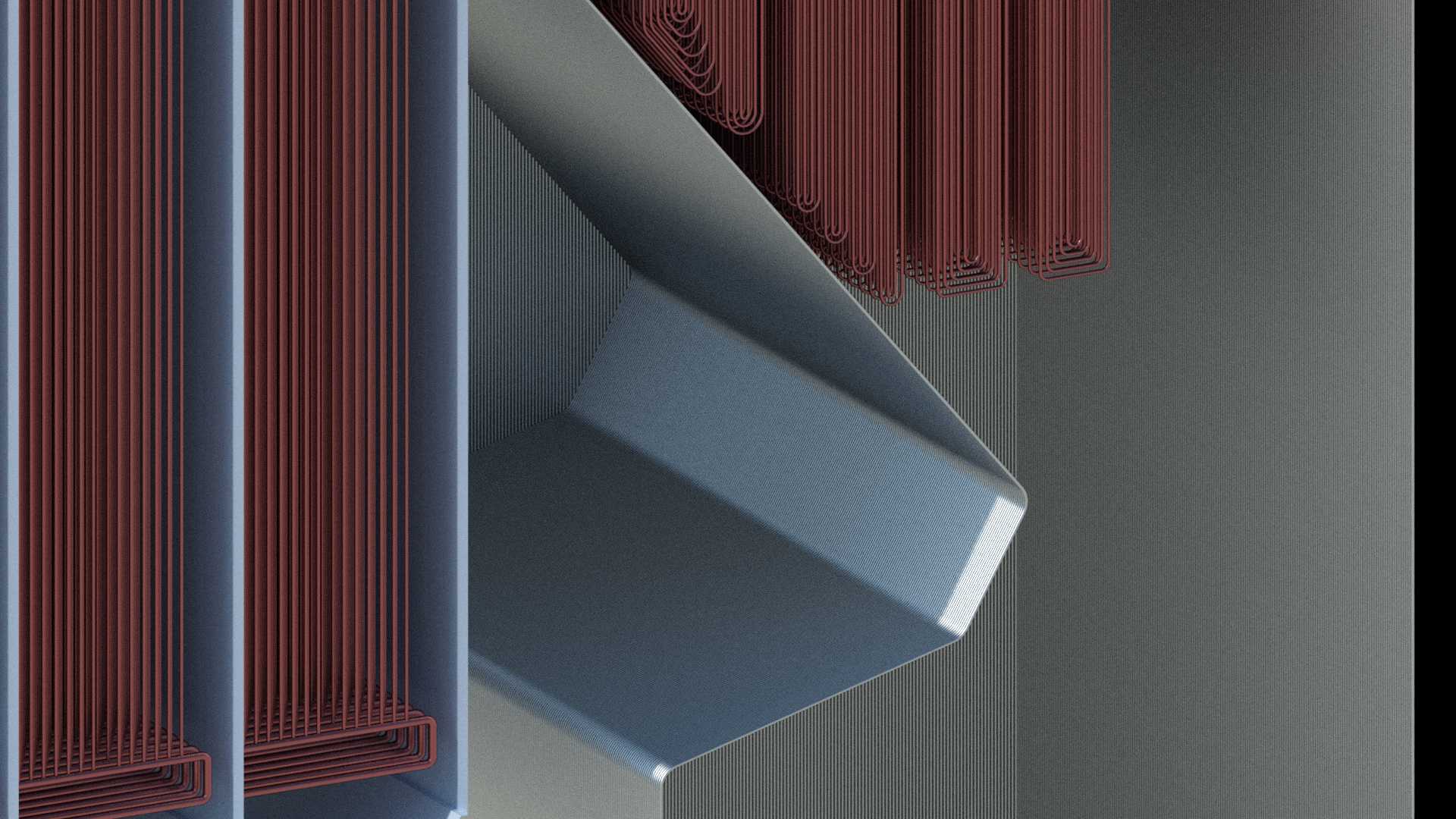

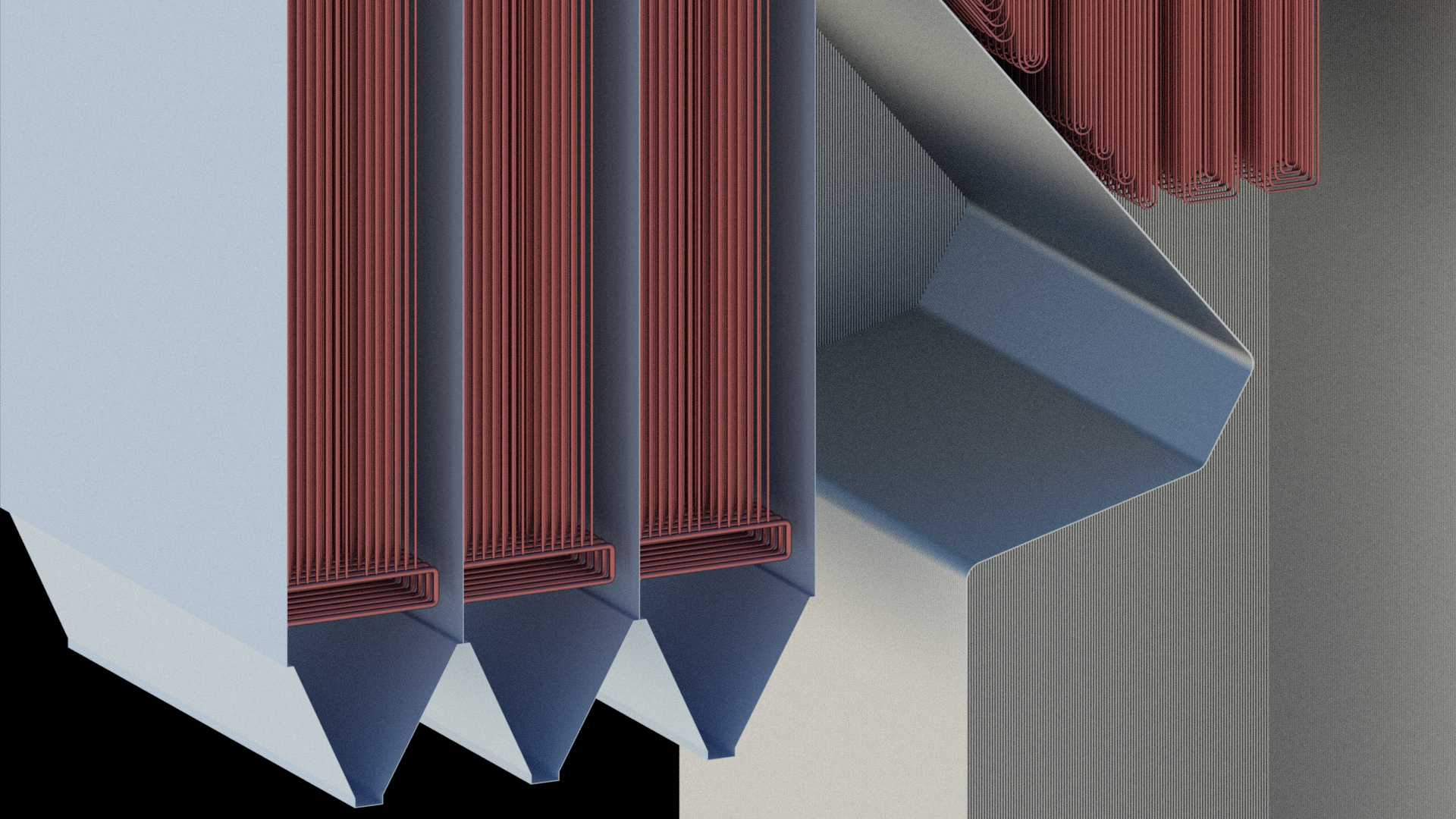

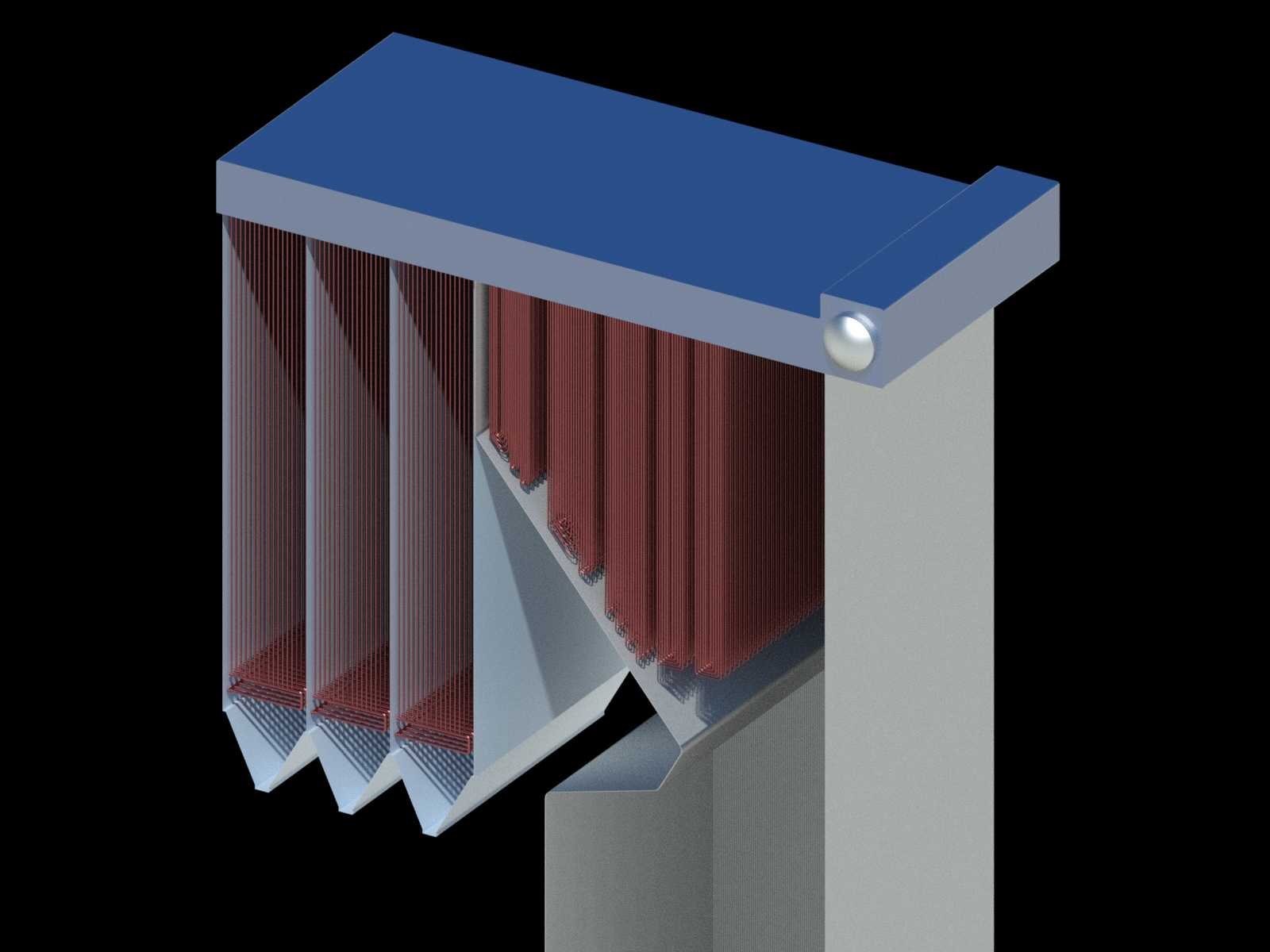

在制浆造纸、化工等高能耗生产场景中，回收锅炉是衔接生产工序与能源循环的核心设备，其核心换热段的结构合理性直接决定整套系统的热回收效率与运行稳定性。这套结构的设计围绕高温烟气余热回收的核心需求展开，顶部采用密封式集箱结构，作为换热介质的分配与汇集腔体，平直的顶面设计兼顾了现场安装时的上部管线对接需求，侧边预留的介质接口可直接对接厂区的汽水循环管路，无需额外加装异形转接件。换热区域采用多组平行排布的竖向管束结构，管束间预留均匀的烟气流通间隙，既保证高温烟气能够与管束表面充分接触完成热交换，又避免间隙过小导致的积灰堵塞问题，适配含尘量较高的工业烟气工况。管束下部设置的导流斜板结构，是设计中针对现场运维需求做的细节优化，斜板角度经过流场模拟校核，可将烟气中携带的固体颗粒导流至下部灰斗区域，减少颗粒在管束根部的堆积，降低日常清灰的作业频次。从安装边界来看，整套结构采用模块化集成设计，整体外形规整，侧边的支撑立柱可直接与锅炉炉墙的预埋钢结构对接，安装时无需在现场进行大量的管束拼接作业，能有效缩短设备检修更换的停机周期。设计过程中优先考虑了不同工况下的热膨胀适配，管束与上下集箱的连接位置预留了微量的形变余量，可抵消设备启停阶段温度骤变产生的热应力，避免焊缝开裂泄漏的问题。不同于常规电站锅炉的换热结构，这套回收锅炉的换热组件针对工业生产中产生的废热烟气特性做了适配，管束的排布密度经过反复调整，在保证换热面积满足热回收指标的前提下，尽可能降低烟气流通的阻力损失，减少配套引风机的运行功耗。下部的集灰导流结构与管束区域做了平滑过渡，不存在易积灰的直角死角，日常运维时采用常规的吹灰装置即可完成管束表面的清灰作业，无需拆解结构进行人工清理。
