锅炉过热器入口盘管结构设计

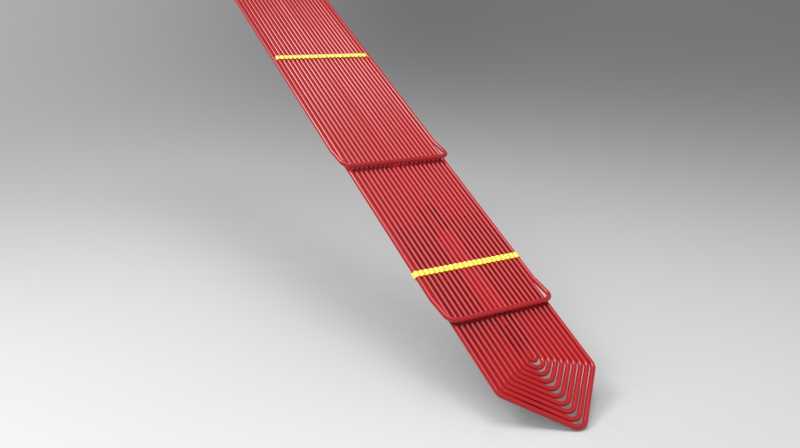

在电站锅炉、工业锅炉的炉膛上部换热区域，过热器入口盘管是承接饱和蒸汽向过热蒸汽转换的首端换热部件，直接接触高温烟气冲刷，其结构设计合理性直接影响整套机组的热效率与运行安全。该盘管采用多排平行密排管束结构，管束沿烟气流动方向呈顺列布置，单根换热管经过多次弯折形成连续的蛇形走向，相邻管段间预留均匀的膨胀间隙，避免高温工况下管束热胀冷缩产生挤压变形。管束外侧采用等间距的固定扎带进行捆扎定位，扎带选用与管材热膨胀系数接近的耐热合金材质，既保证管束整体刚性，又不会因热膨胀差造成管束表面磨损。盘管的入口端采用渐缩式集箱连接结构，入口段管束做了圆弧过渡弯折处理，避免蒸汽进入管束时产生局部涡流，降低入口段的冲蚀磨损风险。从安装边界来看，该盘管整体为长条形扁平结构，宽度方向适配炉膛过热器区域的横向安装间距，长度方向覆盖对应烟气流通截面的换热区域，管束两端预留与进出口集箱对接的焊接坡口，安装时可直接与集箱管座对接焊合，无需额外现场弯折调整。设计过程中充分考虑了高温烟气的冲刷角度，盘管最下端的迎风面做了加厚处理，管束弯折处的弯曲半径严格符合锅炉承压部件的规范要求，避免弯折处管壁减薄超标。在实际运行中，饱和蒸汽从入口集箱分配进入每一根盘管管束，在管内流动过程中持续吸收管外高温烟气的热量，逐步提升蒸汽温度达到额定过热参数，密排的管束结构可以在有限的炉膛空间内最大化换热面积，同时保证烟气流过管束时的流速处于合理区间，既避免流速过高造成管束磨损，也防止流速过低导致积灰影响换热效率。管束间的定位扎带除了固定作用，还可以对烟气流场起到轻微的扰流作用，破坏管壁表面的层流边界层，进一步提升换热效率，扎带的固定位置避开了管束的主要磨损区域，防止长期运行后扎带脱落造成管束变形。
