异径外螺纹管路连接接头结构设计

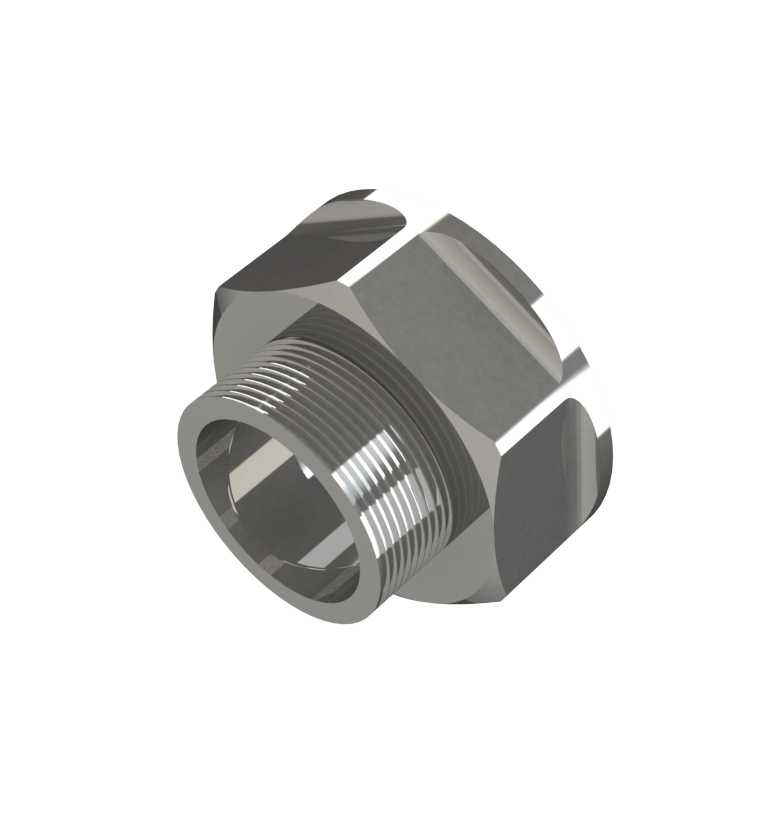

这类异径外螺纹接头是民用给排水、家装水暖系统、小型液压回路、气动输送管路里极为常用的转接零件，核心作用是实现不同通径管路之间的密封对接，解决管路布设时管径不匹配、接口制式不一致的转接需求，无需额外焊接或变径短节，直接通过螺纹旋合即可完成装配，大幅降低现场施工的操作难度。从结构设计来看，接头一端采用标准外螺纹结构，螺纹牙型精度符合管路连接的密封要求，旋合后配合生料带或密封胶即可实现无泄漏连接，另一端为适配不同管径的内接结构，中部设计有六角拧动台，尺寸适配标准活动扳手、呆扳手的咬合尺寸，现场装配时无需特制工装，普通通用工具即可完成拧紧操作，六角台的棱边做了微小倒角处理，避免装配时划伤操作人员手部，也能减少电镀或表面处理时的应力集中问题。接头内部流道做了平滑过渡设计，没有突兀的变径台阶，能最大程度降低流体经过时的局部阻力，减少管路系统的压损，无论是输送常温清水、低压气体还是轻度腐蚀性的水暖介质，都能保证流道通畅，不会出现介质滞留、杂质堆积的问题。外形尺寸方面，不同规格的接头分别适配3/4英寸转1/2英寸、1英寸转3/4英寸、1/4英寸转1英寸等常见的管路变径场景，整体长度控制在合理范围内，安装后不会在管路连接处形成过长的突出段，适配狭小空间内的管路布设需求，外螺纹的有效旋合长度符合管路连接的标准要求，既不会因为旋合长度不足导致密封失效，也不会因为旋入过长导致接头顶死在对侧接口内部。设计过程中充分考虑了实际安装的容错空间，六角台的对边尺寸留有足够的工具咬合余量，即使安装位置存在少量遮挡，扳手也能稳定卡合在拧动台上完成拧紧操作，接头的壁厚经过强度校核，能够承受常规水暖、低压气动系统的工作压力，不会出现受压开裂、螺纹滑牙的失效问题。表面采用金属抛光处理，既具备一定的防腐蚀能力，也能直观检查零件表面是否存在砂眼、裂纹等铸造或机加工缺陷，进场验收时无需额外的探伤操作，肉眼即可完成外观质量检查。这类接头在实际布设时，既可以用于明装管路的转接，也可以适配暗埋管路的接口对接，安装后不需要额外的固定支撑，依靠两端螺纹的咬合强度即可稳定固定在管路系统中，后期维护拆卸也十分方便，只需松开两端螺纹即可更换接头，不会对相邻管路造成损伤。
