灯腿卷曲与标题行自动化加工生产线

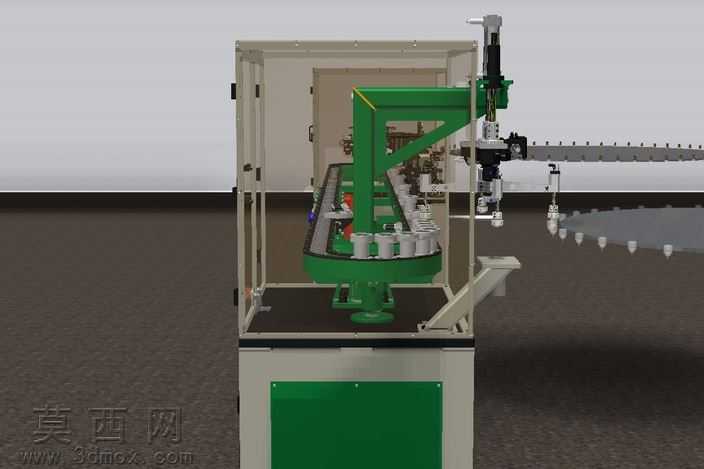

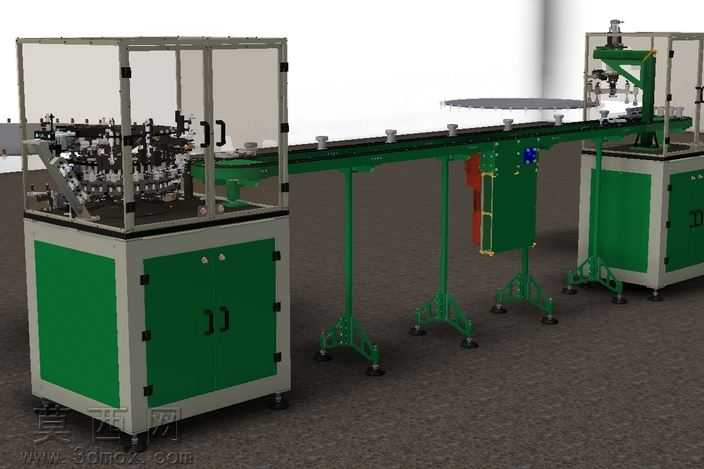

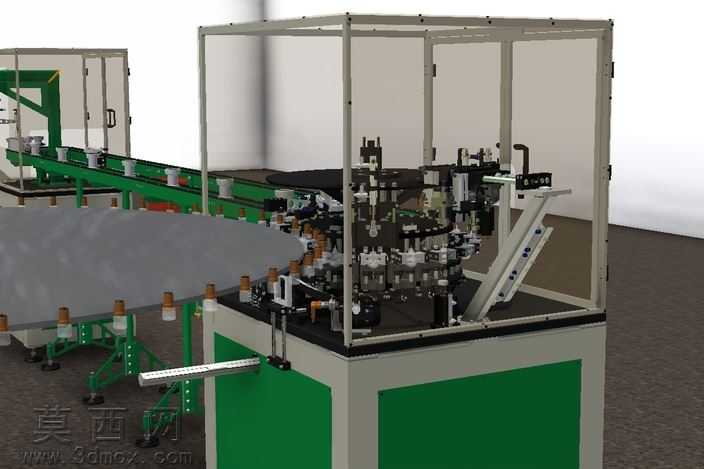

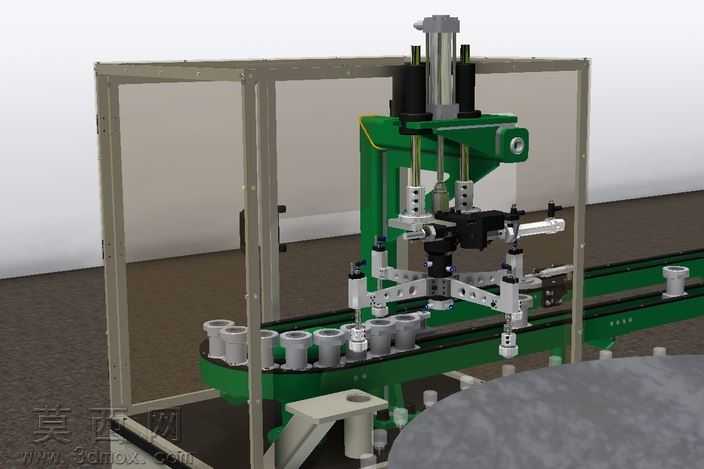

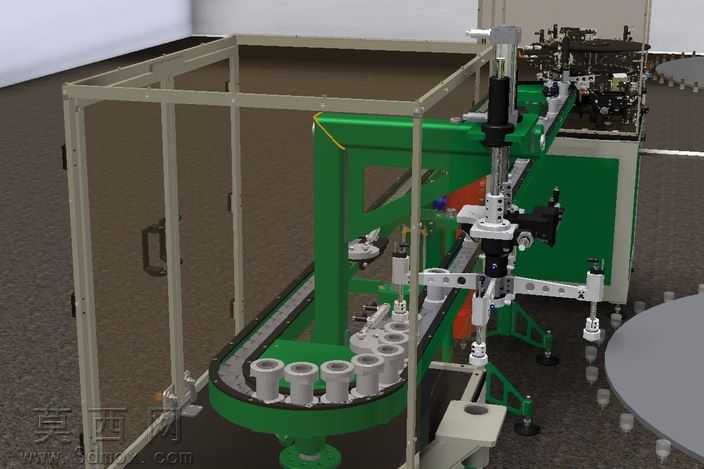

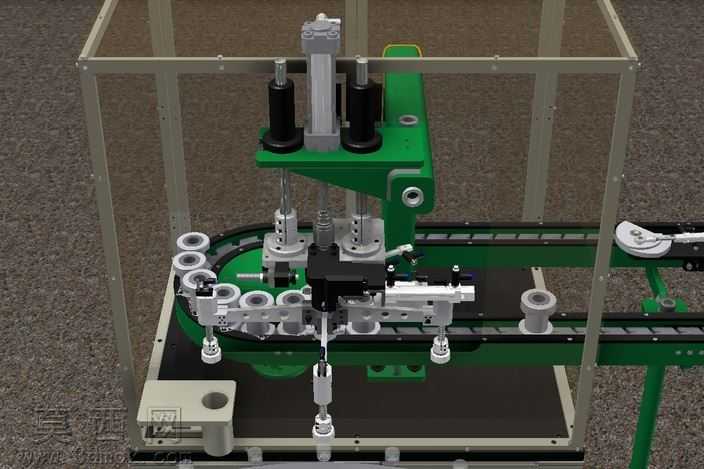

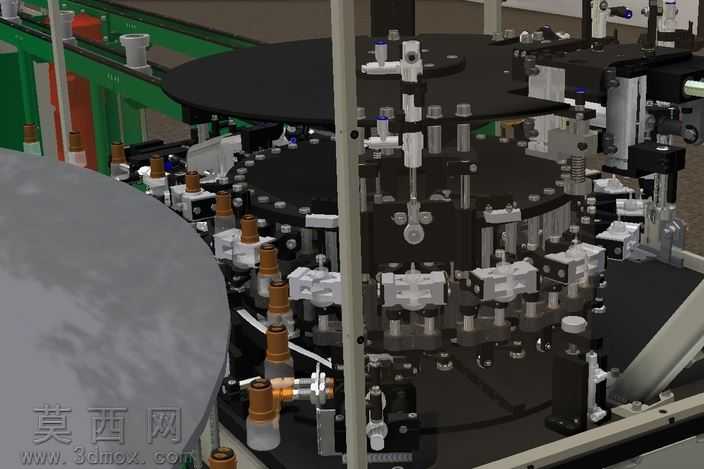

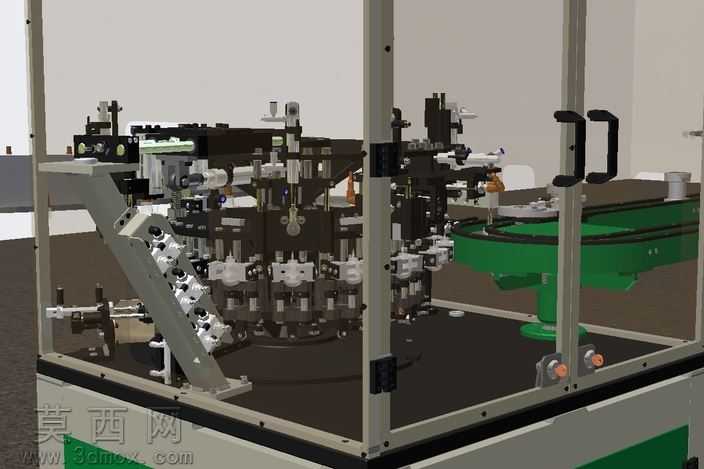

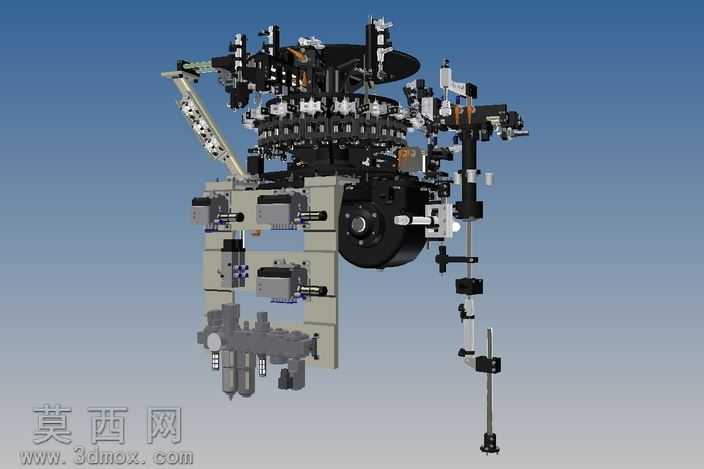

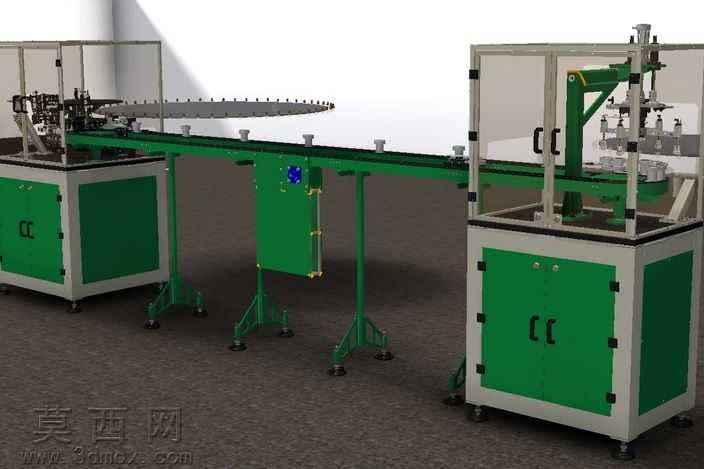

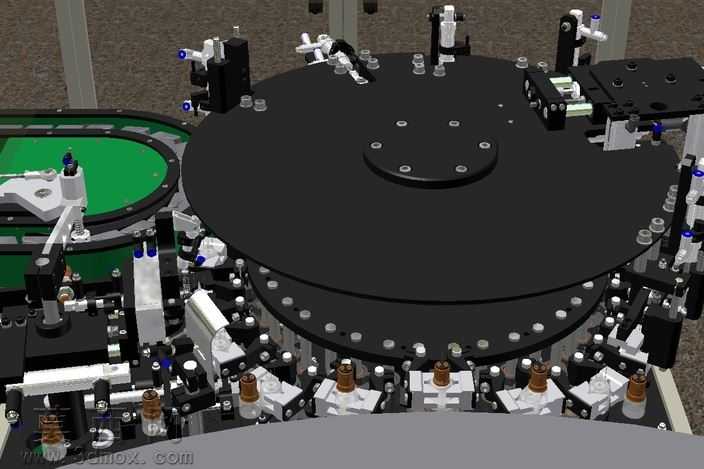

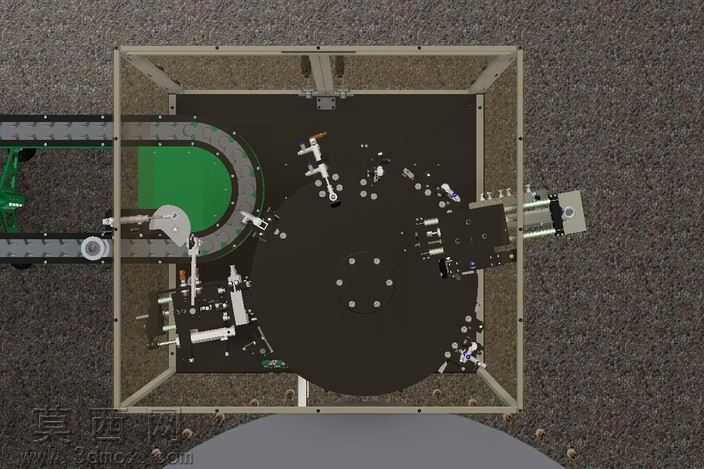

本作品为面向灯具生产环节的灯腿卷曲与标题行加工自动化产线三维模型，整体采用三维建模软件完成全参数化搭建，从产线整体布局到单机内部零部件均完成精细化建模，模型层级清晰，装配约束完整，可直接用于产线方案演示、结构拆解教学以及生产布局规划参考。建模过程中首先梳理产线的工艺流程逻辑，明确上料、卷曲加工、标题行处理、转运下料的工序流向，以此为基础搭建整体框架：产线左侧为灯腿卷曲加工单机，采用封闭式防护柜体设计，柜体框架采用工业铝型材搭建，外侧设置半透明安全防护门，既可以清晰观察内部加工机构的运行状态，也能避免生产过程中碎屑飞溅、人员误触的安全隐患，柜体下部设置双开门储物检修空间，方便设备日常维护与配件存放，柜体底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，保障设备运行稳定性。中部为长距离皮带输送机构，采用绿色工业皮带作为输送载体，支撑腿采用方管焊接成型，每个支撑腿底部同样配置可调脚杯，输送线侧边布置管线槽，用于收纳设备的气路、电路管线，让产线外观更加整洁规整，同时避免管线外露造成的生产安全隐患。产线右侧为标题行处理与下料工位，配置多轴拾取机械手，可完成加工完成工件的抓取、转移与下料动作，机械手的运动轴均设置合理的运动限位，建模时还原了机械手的传动结构与安装基准。材质渲染阶段，针对不同部件匹配对应真实材质：设备柜体的钣金件采用哑光绿色喷塑材质，还原工业设备的真实漆面质感；铝型材框架采用银灰色金属磨砂材质，体现铝合金的金属质感；透明防护门采用半透明亚克力材质，设置轻微的反光与折射效果，提升渲染真实感；输送皮带采用哑光橡胶材质，还原皮带的表面纹理；脚轮、脚杯等标准件采用发黑金属与橡胶组合材质，细节还原度高。设计过程中充分考虑产线的人机工程学与可维护性，设备操作高度符合车间操作人员的站立操作习惯，检修门的开设位置避开内部核心传动部件，方便日常检修操作，各单机之间的衔接位置预留足够的工件流转空间，避免工件转运过程中出现卡滞问题，整体产线布局紧凑合理，在满足加工工艺需求的前提下尽可能缩小占地面积，适配中小规模灯具生产车间的场地条件。
