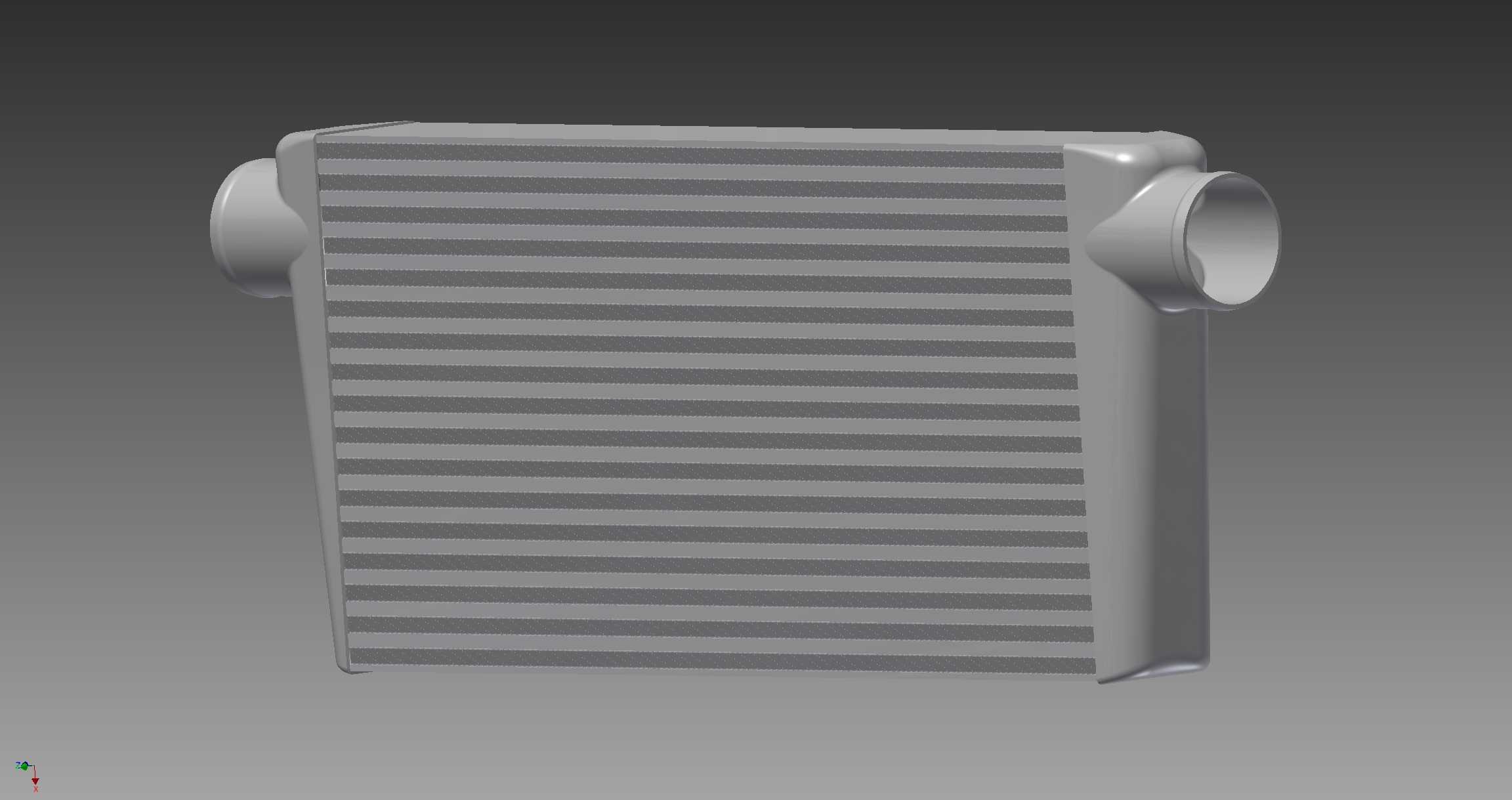

车用780mm规格中冷器散热结构设计

在涡轮增压动力系统的进气回路设计中，中冷器是决定进气效率、控制进气温度的核心换热部件，这款780mm长度规格的中冷器，适配管芯尺寸600x297x75的散热芯体，主要面向大马力改装车型、商用柴油车的进气系统升级或配套设计场景。从实际装车工况来看，这类侧置双接口的中冷器通常布置在车头迎风面区域，两端的圆柱形接口直接对接进气管道，承接涡轮增压器输出的高温压缩空气，通过芯体密集的散热鳍片与流经的外界冷空气完成热交换，将进气温度降低到合理区间，避免高温进气导致的发动机爆震、充气效率下降问题，同时能有效降低发动机热负荷，提升动力输出的稳定性。

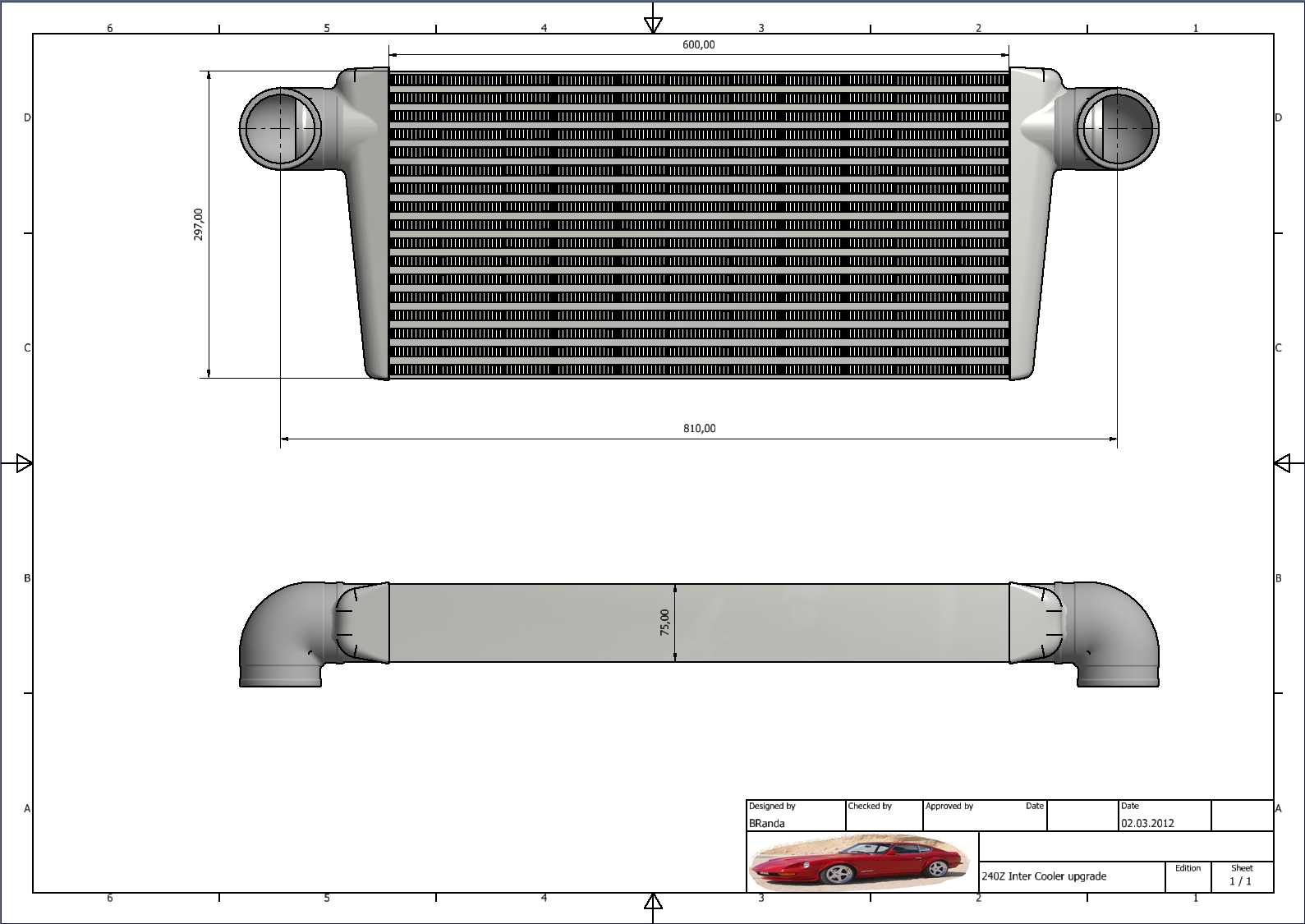

设计过程中首先要明确安装边界约束，整体外形尺寸780x297x75的设定，是在匹配目标车型车头安装空间的前提下，最大化拓展散热芯体的有效换热面积，两侧的接口采用等径圆柱结构，角度与芯体端面齐平，能够减少进气管道的弯折角度，降低进气阻力，避免不必要的压损。芯体部分采用等间距平行散热鳍片布局，鳍片的间距、厚度经过匹配计算，既保证足够的换热接触面积，又不会因为鳍片过密导致迎风阻力过大，影响散热气流的通过效率。外壳部分采用一体化冲压成型的边板结构，将芯体完全包裹固定，两侧的接口与边板采用焊接连接，保证整体结构的密封性与结构强度，能够承受进气回路的压力波动，不会在长期使用中出现开裂、漏气的问题。

从结构选型的角度来说，这类风冷式中冷器不需要额外接入冷却水路，结构可靠性更高，维护成本更低，适合在空间充足的车型上使用。建模过程中需要重点关注接口的同轴度、芯体鳍片的阵列一致性，以及边板与芯体的装配间隙，避免后期装车时出现干涉、密封不严的问题。安装时需要匹配对应的固定支架，将中冷器牢靠固定在车架或防撞梁的安装位上，同时要保证接口与进气管道的连接密封性，避免出现漏气导致的进气压力不足问题。在实际使用场景中，这类大尺寸中冷器能够满足高增压值下的散热需求，即使在持续高负荷行驶工况下，也能将进气温度控制在合理范围，保证发动机的动力输出不会因为热衰减出现明显下降，同时对于降低发动机氮氧化物排放、提升燃油经济性也有一定的辅助作用。
